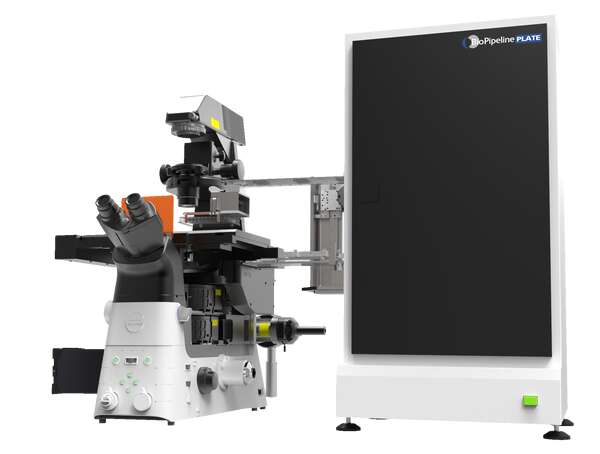

ハイコンテントイメージングに最適な、柔軟性の高いプラットフォーム
![](https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/7906/BioPipeline-Plate-link2_74403d33609549dc6753780e6e46ad9f.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/7906/BioPipeline-Plate-link2_7e39c2ecb3f77ba6a88a70bf617b1676.jpg 2x)
特長・機能
ウェルプレート搬送システム
BioPipeline PLATEのプレートホテルには、22枚のウェルプレートが搭載可能なキャリアを2つ内蔵でき、最大で44枚のウェルプレートを格納できます。プレートローダーと顕微鏡ステージの間で、ウェルプレートを自動搬送し、自動的に画像を取得できます。
ウェルプレートのバーコード読み取りなどの機能により、データの参照や追跡が可能です。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Plate/7934/BioPipeline-Plate-well-plates_eab673dc52b0446b2b598a80abc7b050.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Plate/7934/BioPipeline-Plate-well-plates_9b9989dbe1d056a5c35107959161a1c5.jpg 2x)
スケジュールに従い自動的に画像取得
NIS-Schedulerを利用すれば、個々のウェルプレートに対する作業を管理し、画像取得システムの時間を予約することも可能です。
Schedulerは常に起動しており、プレートホテル内の全てのウェルプレートや実験担当者の情報を表示できます。
Schedulerは、画像取得時にウェルプレートを自動的に搬送し、ユーザーによって定義された実験を実行します。 実験終了後は、ウェルプレートをプレートホテルに戻します。
画像の解像度を低下することなく、解析のスループットを向上
高速レゾナントスキャナーと広視野観察を組み合わせることで、高解像度スクリーニング検査に最適なプラットフォームが構築できます。複数サンプルや複数の条件での検査に要する時間を、大幅に短縮できます。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/93443/BPL-Live-FOV_resolution_1b_eab673dc52b0446b2b598a80abc7b050.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/93443/BPL-Live-FOV_resolution_1b_9b9989dbe1d056a5c35107959161a1c5.jpg 2x)
左:96ウェルプレート中の1ウェルを選択
右:広視野で1ウェルの全域を取得(4倍対物レンズ使用時)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/93444/BPL-Live-FOV_resolution_2_eab673dc52b0446b2b598a80abc7b050.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/93444/BPL-Live-FOV_resolution_2_9b9989dbe1d056a5c35107959161a1c5.jpg 2x)
広視野性能により、広い範囲が測定できるため、解析のスループットが向上
無染色でのイメージングや解析の可能性を広げるVolume Contrast機能
コントラストのほぼ無い透過光画像(位相差やDICではない)にVolume Contrast機能を適用することにより、物体の体積形状によるコントラストを形成できます。コントラスト画像を使用して、画像解析に必要なセグメンテーションを行うことが可能です。
Volume Contrastにより、細胞の境界を簡単にセグメンテーションできるため、核染色などを行う必要がなくなります。
![](https://www.microscope.healthcare.nikon.com/images/key-features/BioPipeline/BioPipeline-Plate/volcontrast-segmentation-2.jpg)
![](https://www.microscope.healthcare.nikon.com/images/key-features/BioPipeline/BioPipeline-Plate/Ti-E_Volume-Contrast_BF.jpg)
![](https://www.microscope.healthcare.nikon.com/images/comparison-overlays/cell-scoring-overlay.jpg)
![](https://www.microscope.healthcare.nikon.com/images/comparisons/cell-scoring-plain.jpg)
細胞ラベリングツールは、細胞を分類したうえで、その分類ごとに分かりやすく可視化するツールです。各細胞のカウントや輝度なども計測できます。
![](https://www.microscope.healthcare.nikon.com/images/comparison-overlays/count-spots-overlay.jpg)
![](https://www.microscope.healthcare.nikon.com/images/comparisons/count-spots-raw.jpg)
スポット計数ツールは、細胞内の粒度を検出して数を計測できます。また、細胞の境界を認識して細胞数を計測し、細胞あたりの顆粒数を算出することも可能です。
![](https://www.microscope.healthcare.nikon.com/images/comparison-overlays/cell-count-with-overlay.jpg)
![](https://www.microscope.healthcare.nikon.com/images/comparisons/cell-count-plain.jpg)
細胞カウントツールは、低倍率の広視野画像から正確に細胞数をカウントできます。複数のウェルプレート間で計測値を比較する場合にも、信頼性の高い計数データが取得できます。
ストレージサーバー
ハイコンテントイメージングには、大容量のストレージサーバーが必要な場合があります。 BioPipelineで推奨されるサーバーは、一般的なハイエンドの画像取得ワークステーションの30倍以上の保存容量とそれ以上の容量が追加できる拡張性を備えています。また、専用の10Gbイーサネットでの接続が可能です。このため、画像取得中の中断が少なく円滑な画像保管が行えます。
画像取得のワークステーションからストレージサーバーへのデータ転送は、専用の10 Gbイーサネット回線を使用することにより、高速化が可能となります。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/Japanese/93421/biopipeline-live-storage_JA2_eab673dc52b0446b2b598a80abc7b050.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/Japanese/93421/biopipeline-live-storage_JA2_9b9989dbe1d056a5c35107959161a1c5.jpg 2x)
3Dイメージング
AX/AX Rポイントスキャニング共焦点ユニットやCSU-W1スピニングディスク共焦点ユニットなどの共焦点システムを組み合わせることにより、厚みのある3次元標本の広視野画像を、高速かつ高解像度で取得できます。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/7960/spheroid-3D_eab673dc52b0446b2b598a80abc7b050.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/BioPipeline/BioPipeline-Live/7960/spheroid-3D_9b9989dbe1d056a5c35107959161a1c5.jpg 2x)
