Specifiche

Corpo principaleECLIPSE Si
Sistema ottico Sistema ottico CFI60 infinity
Illuminazione

Illuminatore LED bianco ad alta luminescenza (Eco-illuminazione)

  • Lente fly-eye incorporata
  • È possibile installare fino a due filtri da 45 mm di diametro*1
  • Funzionalità di gestione dell'intensità della luce (LIM) inclusa
Focalizzazione

Messa a fuoco coassiale grossolana / fine (situata su entrambi i lati), guida a rulli incrociati, corsa di messa a fuoco: su 2 mm / giù 13 mm, grossolana: 37,7 mm per rotazione, fine: 0,2 mm per rotazione, lettura minima: 2 μm Con manopola di messa a fuoco grossolana anello regolazione coppia e fermo movimento verticale del tavolino
ECLIPSE Si
Oculari (F.O.V., mm)

Con regolazione diottrica

  • E2-CFI 10X (20)*2, E2-CFI 15X (12)*2
  • CFI 10X (22)*3, CFI 12,5X (16)*3, CFI 15X (14,5)*3
Tubi

Angolo di inclinazione 45°, distanza pupillare: 50-75 mm, altezza del punto di vista: regolabile in 2 posizioni

  • EC-T-TB2 Binocular Tube 2
  • EC-T-TF2 Trinocular Tube F2
    (Oculare: porta: 50:50, obiettivo reley 0,55X integrato nella porta della fotocamera, con C-mount)

Angolo di inclinazione 25°, distanza pupillare: 50-75 mm

  • Tubo binoculare C-TB
  • Tubo trinoculare C-TF F (Oculare: Port = 100:0, 0:100)
  • Tubo trinoculare C-TT T (oculare: porta = 100:0, 20:80, 0:100) Angolo di inclinazione 10°-30°, estensione: fino a 40 mm
  • Tubo binoculare ergonomico C-TE2 (oculare: porta = 100:0, 50:50 tramite la porta DSC C-TEP3 opzionale C-0,55X)
PortaobiettiviPortaobiettivi quintuplo di tipo invertito (all'interno del corpo principale)
TavolinoTavolino meccanico rettangolare (all'interno del corpo principale), con portacampioni 2L e calibrazioni nonio, corsa trasversale: 76 (X) x 52 (Y) mm
Obiettivi (NA / W.D.)
  • CFI E Plan Achromat 4X (0,1/30mm)*4
  • CFI E Plan Achromat 10X (0,25/7mm)
  • CFI E Plan Achromat 40X (0,65/0,65mm)
  • CFI E Plan Achromat 60X (0,8/0,3mm)
  • CFI E Plan Achromat 100X Oil (1,25/0,23mm)

Obiettivi per l'osservazione a contrasto di fase:

  • CFI Achromat DL 10X (0,25/7,0mm)
  • CFI Achromat LWD DL 20X (0,40/3,90mm)
  • CFI Achromat DL 40X (0,65/0,65mm)
  • CFI Achromat DL 100X Oil (1,25/0,23mm)

Possono essere utilizzati anche altri obiettivi CFI60.
CondensatoreAbbe Condenser, NA 1,25, mobile verticalmente e centrabile
Metodi di osservazione*5Campo chiaro, contrasto di fase, fluorescenza diascopica, campo scuro, polarizzazione semplice
Trattamento a prova di funghiLa vernice antifungina viene applicata intorno al sistema ottico
Accessori opzionali
  • E2-SPH1 10X-40X PH slider / E2-SPH2 100X PH slider (utilizzato con obiettivi a contrasto di fase)
  • E2-F-FL Dia-FL set GFP-B
  • Slider per campo scuro E2-SDF
  • Polarizzatore semplice E2-DP, analizzatore semplice E2-PSA
  • Alzata a livello degli occhi EC-ER
  • Filtro anti-luce blu E2-F-BF
  • Marcatore oggetto
  • Puntatore dell'oculare
  • Testa insegnante
Alimentazione elettricaUtilizza l'adattatore CA incluso (ingresso: 100-240 V CA, 0,48 A max., 50-60 Hz, uscita: 5,0 V CC, 3,0 A max.)
Consumo energetico (max.)Valore nominale: 5 W.
Peso (circa)Circa 6,0 kg (se dotato di tubo binoculare), ca. 6,4 kg (se dotato di tubo trinoculare)

*1 Quando è collegato un polarizzatore semplice, è possibile installare solo un filtro
*2 Usato in combinazione con tubo binoculare EC-T-TB2 2 o tubo trinoculare EC-T-TF2 F2
*3 Usato in combinazione con il tubo binoculare C-TB, i tubi trinoculari C-TF / C-TT o il tubo binoculare ergonomico C-TE2
*4 Non adatto per l'osservazione in campo scuro
*5 Osservazioni diverse dal campo chiaro richiedono accessori opzionali

Il Digital Sight 1000, la fotocamera per microscopio DS-Fi3 e il software di imaging NIS Element-L non sono per uso clinico. Le specifiche e le apparecchiature sono soggette a modifiche senza preavviso o obbligo da parte del produttore.

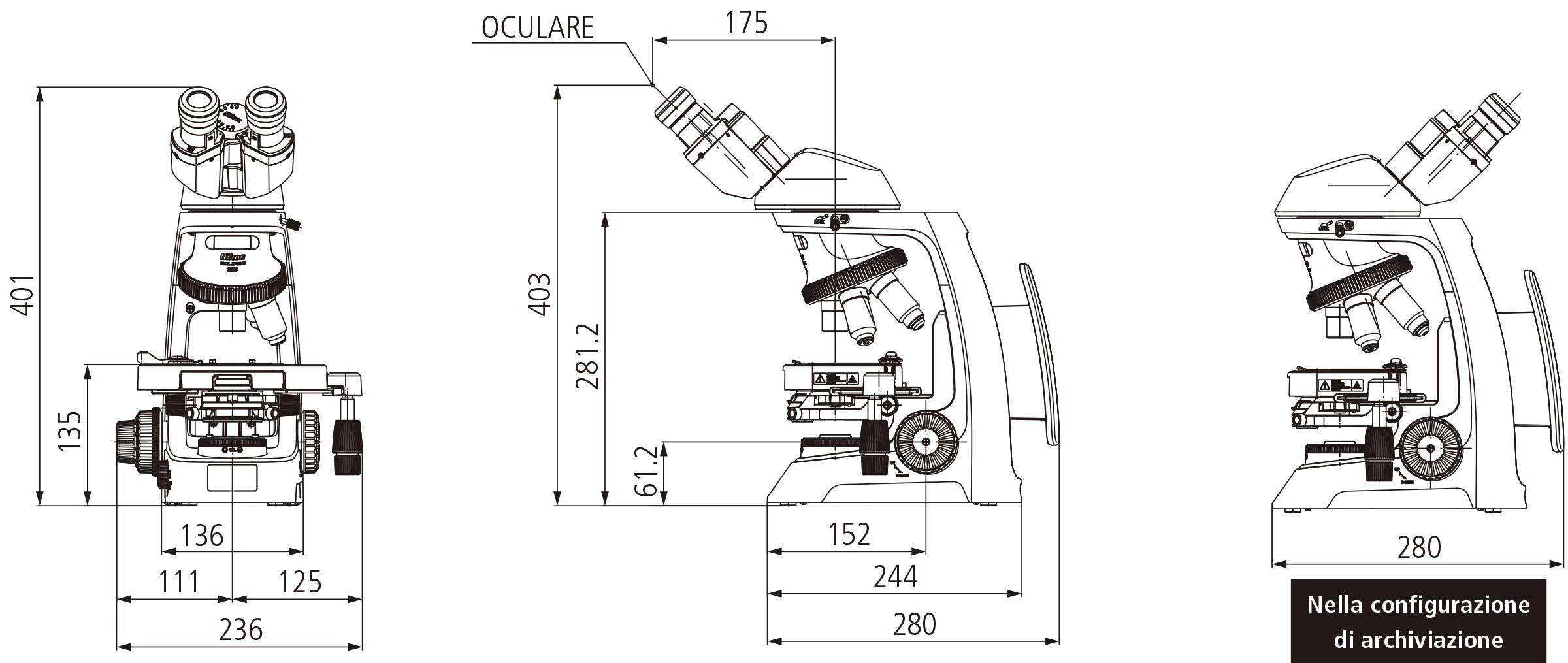

Diagramma dimensionale
