ECLIPSE Si

Microscope droit

Requérir de l’informations

Caractéristiques

Corps principalECLIPSE Si
Système optique Système optique CFI60 infinity
Éclairage

Illuminateur DEL blanc hautement luminescent (Eco-illumination)

  • Lentille «fly-eye» intégrée
  • Jusqu'à deux filtres de 45 mm de diamètre peuvent être installés*1
  • Fonction de gestion de l'intensité lumineuse (LIM) incluse
Focalisation

Mise au point coaxiale grossière / fine (située des deux côtés), guide à rouleaux croisés, course de mise au point: haut 2 mm / bas 13 mm, grossière: 37,7 mm par rotation, fine: 0,2 mm par rotation, lecture minimale: 2 μm avec bouton de mise au point grossière bague de réglage du couple et butée de mouvement vertical de la plateforme
ECLIPSE Si
Oculaires (F.O.V., mm)

Avec réglage dioptrique

  • E2-CFI 10X (20)*2, E2-CFI 15X (12)*2
  • CFI 10X (22)*3, CFI 12,5X (16)*3, CFI 15X (14,5)*3
Tubes

Angle d'inclinaison de 45°, distance pupillaire: 50-75 mm, hauteur du point oculaire: réglable sur 2 positions

  • Tube binoculaire EC-T-TB2 2
  • Tube trinoculaire EC-T-TF2 F2
    (Oculaire: Port: 50:50, objectif relais 0,55X intégré dans le port de la caméra, avec monture C)

Angle d'inclinaison 25°, distance pupillaire: 50-75 mm

  • Tube binoculaire C-TB
  • Tube trinoculaire C-TF F (oculaire: Port = 100:0, 0:100)
  • Tube trinoculaire C-TT T (oculaire: orifice = 100:0, 20:80, 0:100) Angle d'inclinaison de 10°-30°, extension: jusqu'à 40 mm
  • Tube binoculaire ergonomique C-TE2 (oculaire: orifice = 100:0, 50:50 via le port optionnel C-TEP3 DSC C-0,55X)
TourelleTourelle quintuple de type inversé (dans le corps principal)
PlateformePlateforme mécanique rectangulaire (dans le corps principal), avec porte-échantillon 2L et étalonnages de vernier, course transversale: 76 (X) x 52 (Y) mm
Objectifs (NA / W.D.)
  • CFI E Plan Achromat 4X (0,1 / 30 mm)*4
  • CFI E Plan Achromat 10X (0,25 / 7 mm)
  • CFI E Plan Achromat 40X (0,65 / 0,65 mm)
  • CFI E Plan Achromat 60X (0,8 / 0,3 mm)
  • CFI E Plan Achromat 100X Oil (1,25 / 0,23 mm)

Objectifs pour observation en contraste de phase:

  • CFI Achromat DL 10X (0,25 / 7,0 mm)
  • CFI Achromat LWD DL 20X (0,40 / 3,90 mm)
  • CFI Achromat DL 40X (0,65 / 0,65 mm)
  • CFI Achromat DL 100X Oil (1,25 / 0,23 mm)

D'autres objectifs CFI60 peuvent également être utilisés.
CondenseurCondenseur Abbe, NA 1,25, mobile verticalement et centrable
Méthodes d'observation*5Fond clair, contraste de phase, fluorescence diascopique, fond noir, polarisation simple
Traitement anti-champignonsLa peinture antifongique est appliquée autour du système optique
Accessoires optionnels
  • Curseur E2-SPH1 10X-40X PH / Curseur E2-SPH2 100X PH (utilisé avec les objectifs à contraste de phase)
  • Kit E2-F-FL Dia-FL GFP-B
  • Curseur de fond noir E2-SDF
  • Polariseur simple E2-DP, analyseur simple E2-PSA
  • Élévateur à hauteur d'œil EC-ER
  • Filtre de blocage de la lumière bleue E2-F-BF
  • Marqueur d'objet
  • Pointeur oculaire
  • Tête d'enseignement
Source de courantUtilise l'adaptateur secteur inclus (entrée: 100-240 VCA, 0,48 A max., 50-60 Hz, sortie: 5,0 VCC, 3,0 A max.)
Consommation électrique (max.)Valeur nominale: 5 W
Poids (approximatif)Environ. 6,0 kg (si équipé d'un tube binoculaire), env. 6,4 kg (lorsqu'équipé d'un tube trinoculaire)

*1 Lorsqu'un polariseur simple est fixé, un seul filtre peut être installé
*2 Utilisé en combinaison avec le tube binoculaire EC-T-TB2 2 ou le tube trinoculaire EC-T-TF2 F2
*3 Utilisé en combinaison avec le tube binoculaire C-TB, les tubes trinoculaires C-TF / C-TT ou le tube binoculaire ergonomique C-TE2
*4 Ne convient pas à l'observation sur fond noir
*5 Les observations autres que sur fond clair nécessitent des accessoires en option

Le Digital Sight 1000, la caméra de microscope DS-Fi3 et le logiciel d'imagerie NIS Element-L ne sont pas destinés à un usage clinique. Les spécifications et l'équipement sont sujets à changement sans préavis ni obligation de la part du fabricant.

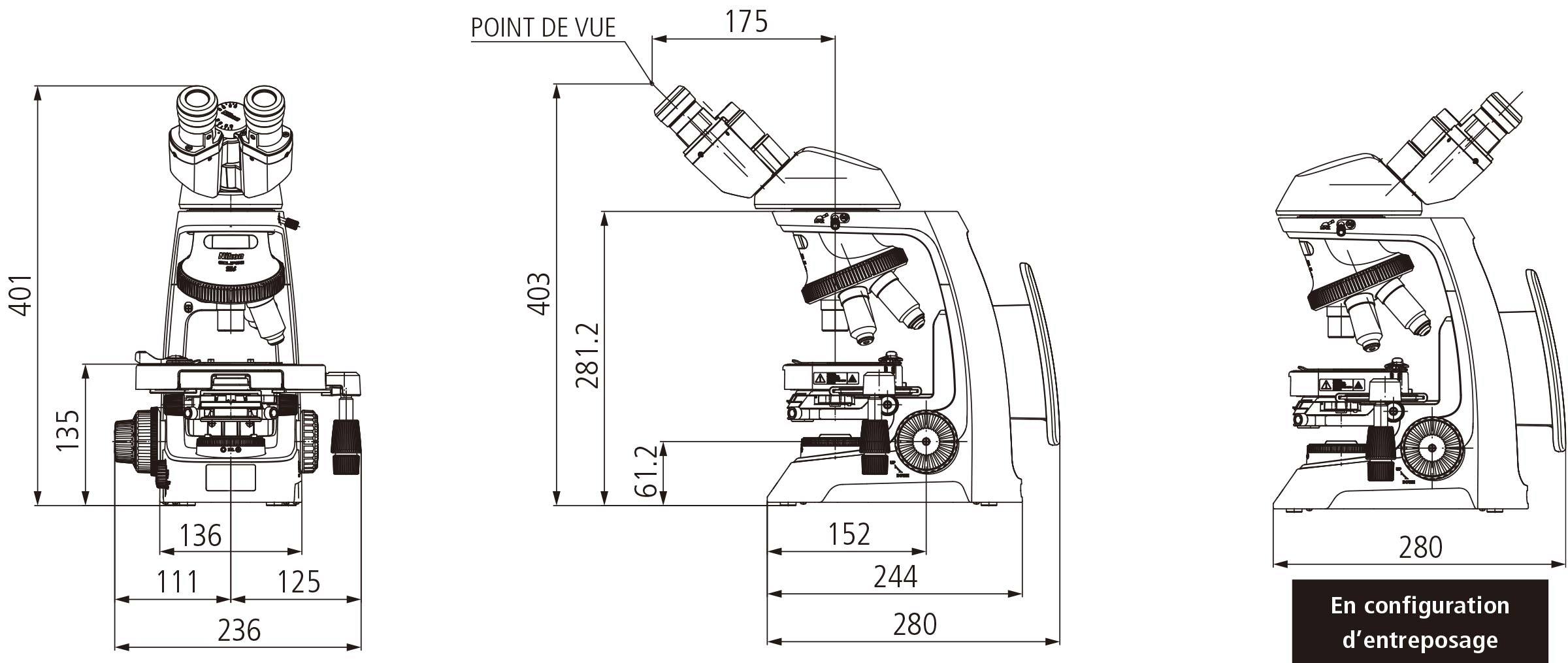

Diagramme dimensionnel
