ECLIPSE Si

Microscopio vertical

Solicite Información

Especificaciones

Base principalECLIPSE Si
Sistema óptico Sistema óptico infinito CFI60
Iluminación

Iluminador LED blanco de alta luminiscencia (Eco-iluminación)

  • Lente ojo de mosca incorporada
  • Se pueden instalar hasta dos filtros de 45 mm de diámetro*1
  • Función de gestión de intensidad de luz (LIM) incluida
Enfoque

Enfoque coaxial grueso / fino (ubicado en ambos lados), guía de rodillo transversal, trazo de enfoque: arriba 2 mm / abajo 13 mm, grueso: 37,7 mm por rotación, fino: 0,2 mm por rotación, lectura mínima: 2 μm Con perilla de enfoque grueso anillo de ajuste de par y tope de movimiento vertical de la platina
ECLIPSE Si
Oculares (F.O.V., mm)

Con ajuste de dioptrías

  • E2-CFI 10X (20)*2, E2-CFI 15X (12)*2
  • CFI 10X (22)*3, CFI 12.5X (16)*3, CFI 15X (14,5)*3
Tubos

Ángulo de inclinación 45°, distancia pupilar: 50-75 mm, altura del punto de vista: ajustable a 2 posiciones

  • Tubo binocular EC-T-TB2 2
  • Tubo trinocular EC-T-TF2 F2
    (Ocular: Puerto: 50:50, lente de relé 0,55X incorporada en el puerto de la cámara, con montura C)

Ángulo de inclinación 25°, distancia pupilar: 50-75 mm

  • Tubo binocular C-TB
  • Tubo trinocular C-TF F (ocular: puerto = 100:0, 0:100)
  • Tubo trinocular C-TT T (ocular: puerto = 100:0, 20:80, 0:100) Ángulo de inclinación 10°-30°, extensión: hasta 40 mm
  • Tubo binocular ergonómico C-TE2 (ocular: puerto = 100:0, 50:50 a través del puerto DSC C-TEP3 opcional C-0,55X)
RevólverRevólver quíntuple de tipo invertido (dentro de la base principal)
PlatinaPlatina mecánica rectangular (dentro de la base principal), con portamuestras 2L y calibraciones vernier, recorrido transversal: 76 (X) x 52 (Y) mm
Objetivos (NA / W.D.)
  • CFI E Plan Achromat 4X (0,1 / 30 mm)*4
  • CFI E Plan Achromat 10X (0,25 / 7 mm)
  • CFI E Plan Achromat 40X (0,65 / 0,65 mm)
  • CFI E Plan Achromat 60X (0,8 / 0,3 mm)
  • CFI E Plan Achromat 100X Oil (1,25 / 0,23 mm)

Objetivos para la observación de contraste de fase:

  • CFI Achromat DL 10X (0,25 / 7,0 mm)
  • CFI Achromat LWD DL 20X (0,40 / 3,90 mm)
  • CFI Achromat DL 40X (0,65 / 0,65 mm)
  • CFI Achromat DL 100X Oil (1,25 / 0,23 mm)

También se pueden utilizar otros objetivos CFI60.
CondensadorCondensador Abbe, NA 1,25, verticalmente móvil y centrable
Métodos de observación*5Campo claro, contraste de fase, fluorescencia diascópica, campo oscuro, polarización simple
Tratamiento a prueba de hongosSe aplica pintura antifúngica alrededor del sistema óptico.
Accesorios Opcionales
  • Deslizador E2-SPH1 10X-40X PH / Deslizador E2-SPH2 100X PH (se usa con objetivos de contraste de fase)
  • Conjunto E2-F-FL Dia-FL GFP-B
  • Deslizador de campo oscuro E2-SDF
  • Polarizador simple E2-DP, analizador simple E2-PSA
  • Elevador a la altura de los ojos EC-ER
  • Filtro de bloqueo de luz azul E2-F-BF
  • Marcador de objeto
  • Puntero del ocular
  • Cabezal de enseñanza
Fuente de alimentaciónUtiliza el adaptador de CA incluido (entrada: 100-240 V CA, 0,48 A máx., 50-60 Hz, salida: 5,0 V CC, 3,0 A máx.)
Consumo de energía (máx.)Valor nominal: 5 W
Peso (aproximado)Aprox. 6,0 kg (cuando está equipado con tubo binocular), aprox. 6,4 kg (cuando está equipado con tubo trinocular)

*1 Cuando se conecta un polarizador simple, solo se puede instalar un filtro
*2 Se utiliza en combinación con el tubo binocular EC-T-TB2 2 o el tubo trinocular EC-T-TF2 F2
*3 Se utiliza en combinación con el tubo binocular C-TB, los tubos trinoculares C-TF / C-TT o el tubo binocular ergonómico C-TE2
*4 No apto para la observación de campo oscuro
*5 Las observaciones que no sean de campo claro requieren accesorios opcionales

La Digital Sight 1000, la cámara de microscopio DS-Fi3 y el software NIS Element-L Imaging no son para uso clínico.
Las especificaciones y el equipo están sujetos a cambios sin previo aviso u obligación por parte del fabricante.

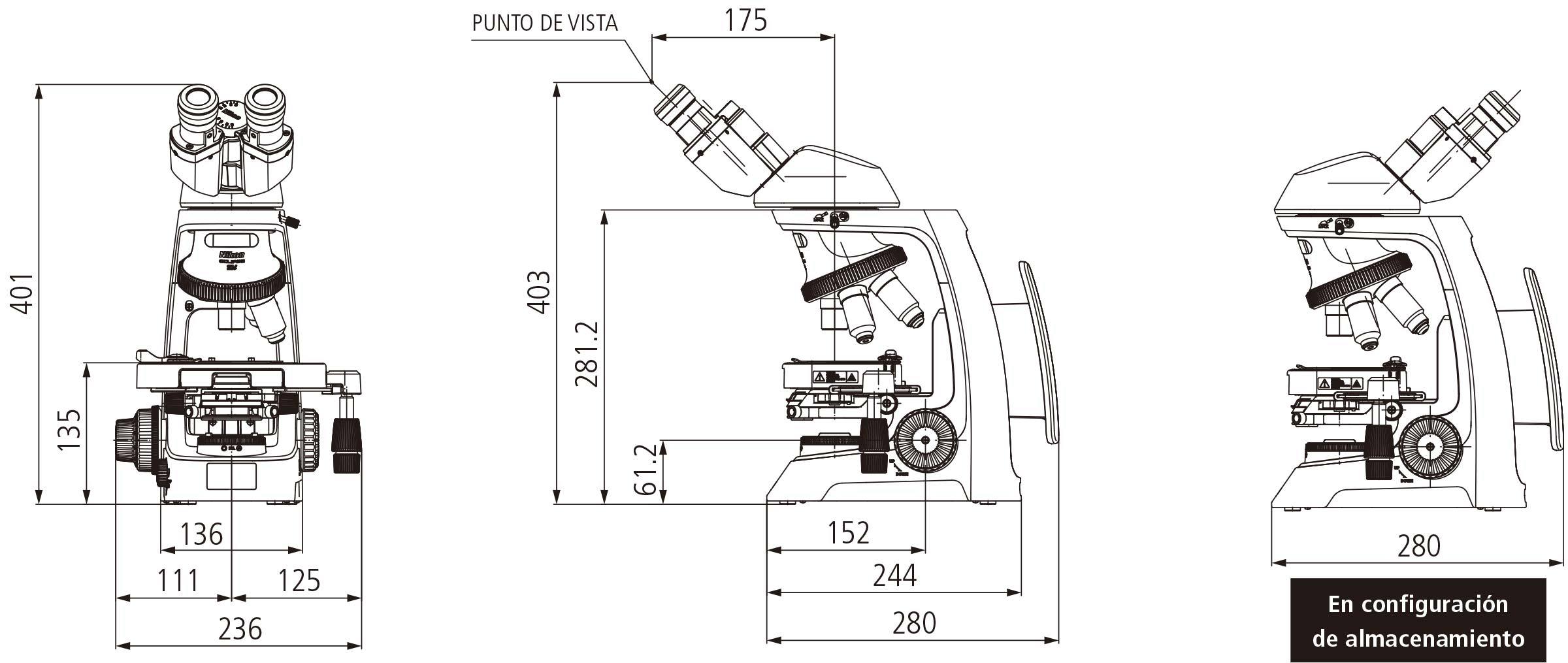

Diagrama dimensional
