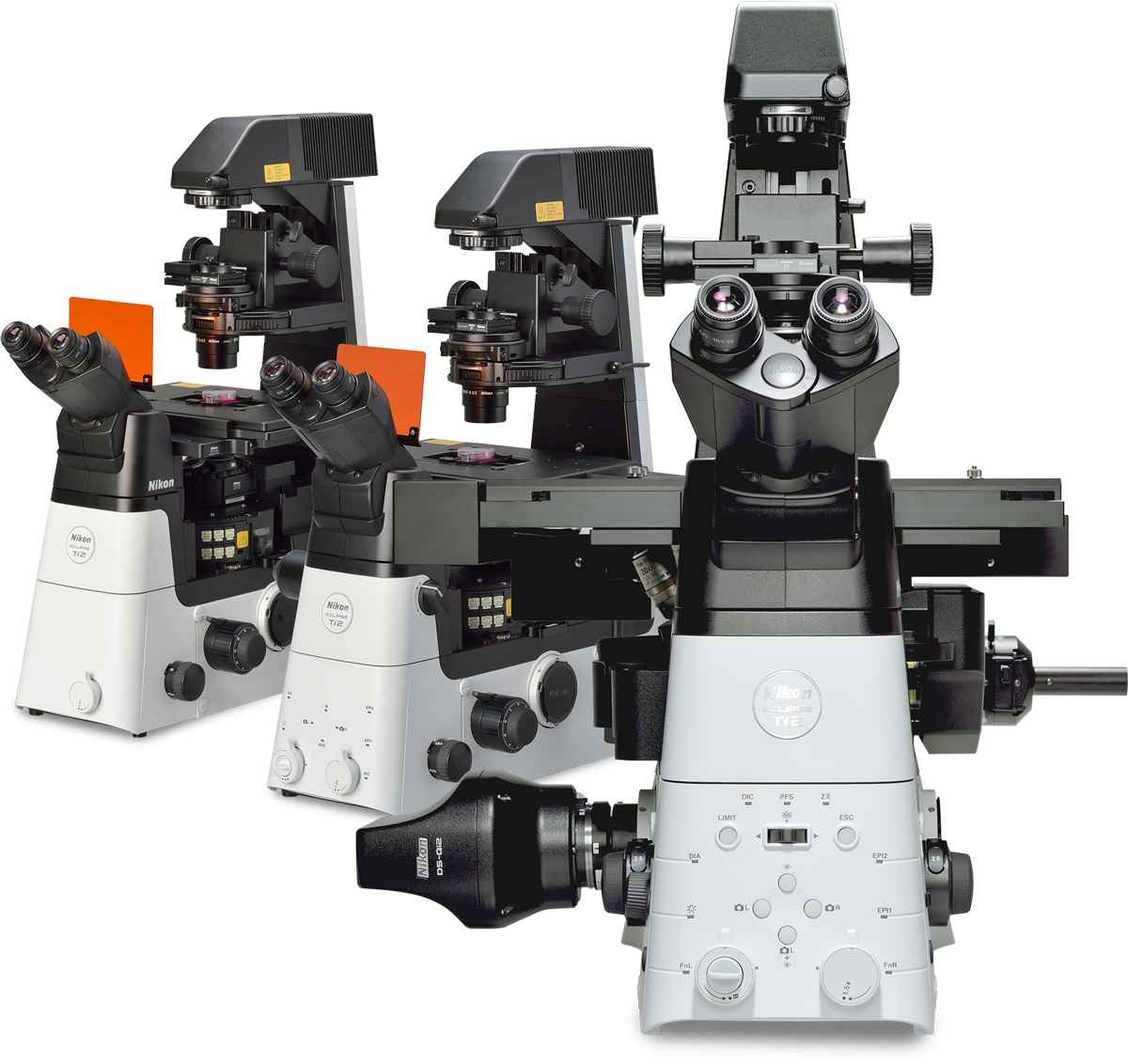

ECLIPSE Ti2 Series

Sistemas de Microscopia Invertido

Plataforma líder de imagem avançada.

O ECLIPSE Ti2 oferece um campo de visão inigualável de 25mm (FOV) que revoluciona a maneira como você vê. Com este incrível FOV, o Ti2 maximiza a área do sensor de câmeras CMOS de grande formato sem comprometer e melhora significativamente a taxa de transferência de dados. A plataforma excepcionalmente estável e isenta de derrapagens do Ti2 foi projetada para atender às demandas de imagens de super-resolução, enquanto seus recursos exclusivos de acionamento por hardware aprimoram até mesmo aplicações de alta velocidade desafiadores. Além disso, as funções exclusivas e inteligentes do Ti2 guiam os usuários por meio de fluxos de trabalho de imagens, reunindo dados de sensores internos, eliminando a possibilidade de erros do usuário. De forma complementar, o status de cada sensor é gravado automaticamente durante a aquisição, fornecendo controle de qualidade para experimentos de imagem e aprimorando a reprodutibilidade de dados.

Em combinação com o poderoso software de aquisição e análise da Nikon, o NIS-Elements, o Ti2 é uma inovação total em imagens.

Baixar ECLIPSE Ti2 Brochure (8.27MB)

Baixar ECLIPSE Ti2 Concept Brochure (11.09MB)


Modelo motorizado e inteligente para aplicações avançadas de imagem. Compatível com PFS, colar de correção automática e sistema de contraste de fase externo. A base de escolha para imagens de células vivas, aplicações de alto conteúdo, confocal e super-resolução.

Modelo manual com capacidade de criação de imagens para aplicações a laser. Recursos inteligentes fornecem orientação interativa através de fluxos de trabalho de imagem e detecção automática de status do microscópio.

Modelo básico, manual, ideal para uma variedade de aplicações de pesquisa.

Características principais

FOV inovador

À medida que as tendências de pesquisa evoluem em direção a abordagens em larga escala em nível de sistemas, há uma demanda crescente por aquisição de dados mais rápida e com o melhor rendimento possível. O desenvolvimento de sensores de câmeras de grande formato e melhorias nos recursos de processamento de dados dos PCs facilitaram essas tendências de pesquisa. O Ti2, com seu campo de visão sem precedentes de 25mm, oferece o próximo nível de escalabilidade, permitindo que os pesquisadores realmente maximizem a utilidade dos detectores de grande formato e preparem a plataforma de geração de imagens enquanto as tecnologias de câmera continuam a se desenvolver em um ritmo rápido.


Iluminação brilhante em uma área ampla

Os LEDs de alta potência oferecem uma iluminação brilhante no amplo campo de visão do Ti2, garantindo resultados claros e consistentes de aplicativos exigentes, como DIC de alta ampliação. A incorporação de um design de lente de olho de mosca (fly-eye) fornece iluminação uniforme de ponta a ponta para imagens quantitativas de alta velocidade e campos perfeitos de imagens em aplicações de campo amplo.

Iluminador LED de alta potência

Lente de olho de mosca (fly-eye) embutida


Um iluminador de epifluorescência compacto projetado para imagens de FOV grande é equipado com uma lente de olho de mosca (flye- eye) e fornece alta transmitância em um amplo espectro, incluindo UV. Filtros de fluorescência de grande diâmetro com revestimentos duros fornecem grandes imagens FOV com uma alta relação sinal-ruído.

Iluminador para epi fluorescência com grande campo de visão

Cubos de fluorescência de grande diâmetro


Ótica de observação de grande diâmetro

O diâmetro do caminho da luz de observação foi ampliado para atingir um número de campo de 25mm na porta de imagem. O grande campo de visãoresultante é capaz de capturar aproximadamente o dobro da área de ótica convencional, permitindo que os usuários obtenham o máximo desempenho de sensores de grande formato, como detectores CMOS.

Lente de tubo ampliada

Porta de imagem com grande número de campo de 25


Objetivas para imagens de grandes campos de visão

Objetivas com homogeneidade de imagem superior garantem imagens de alta qualidade de ponta a ponta. Utilizar o potencial máximo do objetiva do OFN25 acelera significativamente a coleta de dados.


Câmeras para aquisição de dados de grande volume

As câmeras de montagem F de formato FX da Nikon Digital Sight 50M e Digital Sight 10 estão equipadas com sensores de imagem CMOS otimizados para uso em pesquisa, originalmente desenvolvidos para câmeras D-SLR profissionais. Isso permite aquisição de imagens de células vivas em alta velocidade e com alta sensibilidade, permitindo o melhor uso do grande FOV do Ti2.


Ótica Nikon insuperável

As óticas Infinity CFI60 de alta precisão da Nikon, projetadas para uso com uma variedade de métodos sofisticados de observação, são altamente reconhecidas pelos pesquisadores por seu excelente desempenho ótico e confiabilidade sólida.

Contraste de fase apodizado

As objetivas exclusivos de contraste de fase apodizada da Nikon com filtros de amplitude seletivos aumentam drasticamente o contraste e reduzem os artefatos de halo para fornecer imagens detalhadas de alta definição.

Placa de fase apodizada é incorporada nos objetivos da APC

Células BSC-1 capturadas com objetivo CFI S Plan Fluor ELWD ADM 40XC


Contraste de fase externo Ti2-E

O sistema de contraste de fase externo motorizado permite aos usuários combinar o contraste de fase com imagens de fluorescência epifisária sem comprometer a transmissão de luz fluorescente, ignorando a necessidade de usar os objetivas de contraste de fase. Por exemplo, abertura numérica muito alta, objetivas de imersão em líquido podem ser usados ​​para imagens de contraste de fase. Usando esse sistema de contraste de fase externo, os usuários podem combinar facilmente o contraste de fase com outras modalidades de imagem, incluindo imagens de baixa fluorescência, como aplicações de TIRF e pinça a laser.

  1. Base da ocular com anel de fase integrado
  2. Anel de fase
  3. Lente objetiva sem anel de fase

Imagens de epi-fluorescência e contraste de fase externa:
Células PTK-1 marcadas com GFP-alfa-tubulina capturadas com CFI Apochromat TIRF 100XC Objetivo de óleo.
Foto cedida por Alexey Khodjakov, Ph.D Pesquisador Cientista VI / Professor, Centro Wadsworth


DIC (contraste de interferência diferencial)

A ótica DIC da Nikon, altamente respeitada, fornece imagens uniformemente claras e detalhadas com alta resolução e contraste em toda a faixa de ampliação. Os prismas DIC são personalizados individualmente para cada lente objetiva para fornecer as imagens DIC da mais alta qualidade para cada amostra.

Os prismas DIC condizentes com os objetivos individuais são montados no protetor

Imagens DIC e epi-fluorescência:
Imagem FOV de 25mm de neurônios (DAPI, Alexa Fluor ® 488, Rhodamine-Phalloidin), capturada com objetiva CFI Apochromat Plano Lambda 60XC e câmera DS-Qi2
Foto cedida por Josh Rappoport, Centro de Imagens Nikon, Northwestern Univ .;
Amostra cortesia de S. Kemal, B. Wang e R. Vassar, Northwestern Univ.


NAMC (Nikon Advanced Modulation Contrast)

Esta é uma técnica de imagem de alto contraste compatível com plástico para amostras transparentes não coradas, como oócitos. NAMC fornece imagens pseudo-tridimensionais com uma aparência de sombra projetada. A direção do contraste pode ser facilmente ajustada para cada amostra.

As lentes objetivas NAMC contêm moduladores rotativos

Imagem NAMC:
Embriões de camundongos capturados com objetiva CFI S Plan Fluor ELWD NAMC 20XC


Colar de correção automática Ti2-E

Alterações na espessura da amostra, na espessura do vidro da tampa, na distribuição do índice de refração na amostra e na temperatura podem levar à aberração esférica e à deterioração da imagem. Os objetivos de qualidade mais altos são frequentemente equipados com colares de correção para compensar essas mudanças, e o posicionamento preciso do colar é crítico para obter imagens de alta resolução e alto contraste. Esse novo colar de correção automática utiliza um acionamento harmônico e um algoritmo de correção automática que permitem que os usuários alcancem facilmente o ajuste preciso do colar para atingir o desempenho objetivo ideal todas as vezes.

Mecanismo de acionamento harmônico para controle de alta precisão do movimento do colar de correção

Imagem de super resolução (DNA PAINT):
Células CV-1 expressando α-tubulina (verde) e TOMM-20 (magenta) capturadas com a objetiva CFI Apochromat TIRF 100XC Oil.


Epi-fluorescência

As objetivas da série Lambda, utilizando a tecnologia de recobrimento de nano cristal (Nano Crystal Coat) de propriedade da Nikon, são perfeitas para imagens exigentes de fluorescência multicanal de baixo sinal, que exigem alta correção de transmissão e aberração em uma ampla faixa de comprimentos de onda. Combinados com novos cubos de fluorescência, que oferecem detecção aprimorada e contramedidas de luz dispersa, como o eliminador de ruído, as objetivas da série Lambda demonstram seu poder em observações de sinal fraco como imagens de molécula única e até aplicações baseadas em luminescência.

Imagem de luminescência:
Células HeLa expressando proteína indicadora de cálcio à base de BRET, Nano-lantern (Ca2 +).
Amostra cortesia do Prof. Takeharu Nagai, do Instituto de Pesquisa Científica e Industrial da Universidade de Osaka


Foco aperfeiçoado

Mesmo a menor alteração na temperatura e nas vibrações no ambiente de imagem pode afetar significativamente a estabilidade do foco. O Ti2 elimina o desvio de foco usando medidas estáticas e dinâmicas para permitir a visualização fiel do mundo nanoscópico e microscópico durante longos experimentos de lapso de tempo.

O sistema Nikon Perfect Focus


Mecanicamente redesenhado para estabilidade ultra alta Ti2-E

Para melhorar a estabilidade da focagem, os mecanismos de autofocagem Z-drive e PFS foram completamente reprojetados.

O novo mecanismo de focalização Z é menor e posicionado ao lado do nariz para minimizar as vibrações. Ele permanece adjacente ao revólver, mesmo em uma configuração expandida (preparada), garantindo estabilidade para todas as aplicações.

① O mecanismo de focalização Z de alta estabilidade permanece adjacente ao nariz, mesmo em configurações expandidas


A parte do detector do Perfect Focus System (PFS) foi separada da peça do nariz para reduzir a carga mecânica na peça objetiva. Este novo design também minimiza a transferência de calor, o que contribui para um ambiente de imagem mais estável. Para este fim, o consumo de energia do motor de acionamento Z também foi reduzido. Combinados, esses reprojetos mecânicos resultam em uma plataforma de imagem ultra-estável, perfeitamente adequada para aplicações de imagem única e de super-resolução.

Mecanismo de foco Z de alta estabilidade permanece adjacente ao nariz, mesmo em configurações expandidas.

① Nos PFS nosepiece
② Meas Unidade de Medição PFS


Correção de foco em tempo real com o PFS: Simplesmente perfeito Ti2-E

O Perfect Focus System (PFS) corrige automaticamente o desvio de foco causado por mudanças de temperatura e vibrações mecânicas, que podem ser causadas por uma variedade de fatores, incluindo a adição de reagentes à amostra e imagem em diferentes posições.

O PFS mantém o foco detectando e rastreando a posição da superfície da lamínula em tempo real. A tecnologia exclusiva de deslocamento ótico permite que os usuários mantenham facilmente o foco em um deslocamento de posição desejado da superfície de lamínula. O PFS automaticamente e continuamente mantém o foco por meio de um codificador linear embutido e mecanismo de retroalimentação de alta velocidade, fornecendo imagens altamente confiáveis, mesmo durante tarefas de imagem complexas de longo prazo.

O PFS é compatível com uma ampla gama de aplicações, desde experimentos de rotina envolvendo pratos de cultura de plástico até imagens de moléculas únicas e imagens de múltiplos fótons. Também é compatível com uma ampla gama de comprimentos de onda, desde ultravioleta até infravermelho, o que significa que pode ser usado para aplicações de multi-fótons e pinças óticas.


Dispensador de Imersão de Água Ti2-E

O desempenho da aquisição de imagem de longo prazo usando o PFS juntamente com as objetivas de imersão em água pode ser aumentado usando o novo Dispensador de Imersão em Água. O dispensador aplica automaticamente a quantidade adequada de água pura à ponta de uma objetiva, evitando que o líquido de imersão seque e transborde durante as experiências. Ele é compatível com todos os tipos de objetivas de imersão em água e ajuda a fornecer imagens de time lapse de alta resolução, alto contraste e corrigidas por aberrações por longos períodos de tempo.


Objetivos Compatíveis
  • CFI Apochromat LWD Lambda S 20XC WI
  • CFI Apochromat Lambda S 40XC WI
  • CFI Apochromat LWD Lambda S 40XC WI
  • CFI Plan Apochromat VC 60XC WI
  • CFI Plan Apochromat IR 60XC WI
  • CFI SR Plan Apochromat IR 60XC WI
  • CFI SR Plan Apochromat IR 60XAC WI

Guia Assistido

Não é mais necessário memorizar procedimentos complexos de alinhamento e operação do microscópio. O Ti2 integra dados de sensores para guiá-lo através dessas etapas, eliminando erros do usuário e permitindo que os pesquisadores se concentrem em seus dados.

Sensores embutidos detectam o status dos componentes do microscópio


Exibição contínua do status do microscópio Ti2-E/A

Uma coleção de sensores embutidos detecta e retransmite informações de status para uma variedade de componentes no microscópio. Todas as informações de status são registradas nos metadados quando você adquire imagens com um computador, para que você possa recuperar facilmente as condições de aquisição e / ou verificar erros de configuração.

Além disso, uma câmera interna integrada permite que os usuários visualizem a abertura traseira, facilitando a confirmação do alinhamento do anel de fase e da cruz de extinção no DIC. Ele também fornece um método seguro para alinhamento de lasers para aplicações como o TIRF.


O estado do microscópico pode ser visualizado num tablet e ainda determinado com base nas luzes de estado na frente do microscópio, possibilitando a determinação do estado em uma sala escura.

Luzes de status


Orientação para procedimentos operacionais Ti2-E/A

A função do Guia Assistido do Ti2 fornece orientações interativas passo-a-passo para a operação do microscópio. O Guia Assistido pode ser visualizado em um tablet ou PC e integra dados em tempo real a partir de sensores embutidos e uma câmera interna. O Guia de Ajuda foi desenvolvido para ajudar os usuários por meio de procedimentos de alinhamento para configuração e solução de problemas de experimentos.

① Mova a imagem do diafragma de campo para o centro do campo de visão
② Remova a lente de Bertrand do caminho ótico
③ Selecione uma porta de observação


Detectar automaticamente erros Ti2-E/A

O modo de verificação permite que os usuários confirmem facilmente, em um tablet ou PC, se todos os componentes corretos do microscópio estão no local para o método de observação escolhido. Esse recurso elimina o tempo e o esforço normalmente necessários para solucionar problemas quando o método de observação desejado não é alcançado. Essa funcionalidade é particularmente vantajosa quando vários usuários estão envolvidos, cada um com o potencial de fazer alterações inesperadas nas configurações do microscópio. Procedimentos de verificação personalizados também podem ser pré-programados.

Exibe componentes desalinhados


Operação intuitiva

O Ti2 foi completamente redesenhado, desde o design geral do corpo até a seleção e colocação de cada botão e interruptor, para uma experiência do usuário sem precedentes. Os controles são fáceis de usar, mesmo no escuro, onde a maioria dos experimentos de imagem são realizados. O Ti2 fornece uma interface de usuário intuitiva e sem esforço para que os pesquisadores possam se concentrar nos dados e não no controle do microscópio.

Layout cuidadosamente projetado para controle de microscópio Ti2-E Ti2-A

A colocação de todos os botões e interruptores é baseada no tipo de iluminação que eles controlam. Botões que controlam a observação diascópica são posicionados no lado esquerdo do microscópio e aqueles que controlam a observação da fluorescência estão do lado direito. Botões que controlam operações comuns estão no painel frontal. Esse uso do zoneamento fornece um layout fácil de lembrar, um recurso desejável ao operar o microscópio em uma sala escura.


① Interruptor de controle (Ti2-E)

Os interruptores foram incorporados ao projeto para controlar dispositivos como a torre do filtro de fluorescência e o revólver. Esses tipos de interruptores que emulam a sensação de girar manualmente esses dispositivos para um controle intuitivo. Funcionalidades adicionais podem ser incorporadas a esses interruptores, de modo que um único botão possa operar vários dispositivos relacionados. Por exemplo, o botão para a torre do filtro de fluorescência não apenas gira a torre, mas também abre e fecha o obturador de fluorescência quando o usuário o pressiona. Também é possível programar esses botões para operar uma roda de filtros de barreira e a unidade de contraste de fase externa.

② Botão de função programável (Ti2-E/A)

Os botões de função, convenientemente localizados, permitem a personalização da interface do usuário. Os usuários podem selecionar entre mais de 100 funções, incluindo o controle de dispositivos motorizados, como obturadores, e até a saída de sinal para dispositivos externos via porta de entrada / saída para aquisição acionada. As funções de modo, que permitem a troca instantânea de métodos de observação, armazenando as configurações de cada dispositivo motorizado, também podem ser atribuídas a esses botões.

③ Botão de focagem (Ti2-E)

Um botão de aceleração de foco e um botão de engajamento do PFS são fornecidos adjacentes aos botões de focalização. Os dois botões são facilmente identificados pelo toque devido às suas diferentes formas. A velocidade de focagem é ajustada automaticamente para a objetiva em uso, permitindo uma operação livre de tensão, mantendo uma velocidade de focagem ideal.

Controle Intuitivo com Joystick e Tablet

O joystick Ti2 não controla apenas o movimento da platina, mas a maioria de funções motorizadas do microscópio, incluindo a atividade do PFS. Pode exibir coordenadas XYZ e o estado dos componentes do microscópico, fornecendo ao usuário meios eficientes para controlar remotamente o microscópio. As funções motorizadas do Ti2 poderão ainda ser controladas a partir de um tablet, conectado ao microscópio via LAN sem fio, o que oferece ao usuário uma interface gráfica versátil para controle do microscópio.


Ti2 Control: aplicativo dedicado para smartphones e tablets

Ele permite a configuração e o controle do Ti2-E e a configuração, exibição de status e orientação operacional do Ti2-A.

Baixar

O Ti2 Control pode ser baixado gratuitamente na App Store ® e Google Play ™.
Faça o download para um dispositivo como o iPhone ®, iPad ® ou Android ™. Consulte a seção "Condições operacionais" abaixo para obter informações sobre dispositivos compatíveis.
