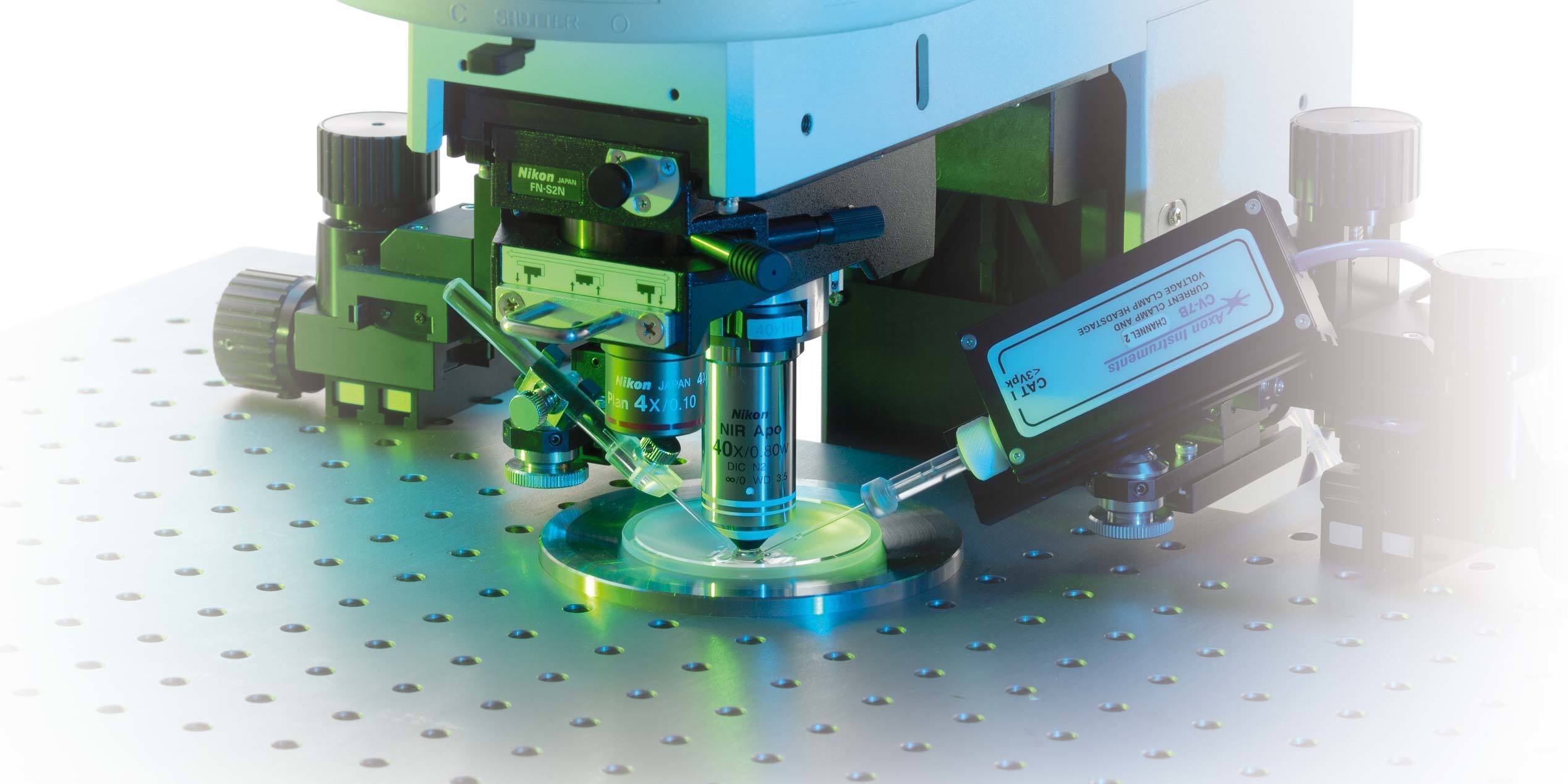

Microscopio de platina fija para investigación electrofisiológica

Visualiza detalles minuciosos dentro de muestras gruesas con una claridad perfecta en experimentos de pinza de parche.

El Eclipse FN1, desarrollado especialmente para la investigación electrofisiológica, presenta una operatividad mejorada para facilitar los experimentos de pinza de parche. Las ventajas que ofrece el FN1 incluyen cuerpo delgado, estructura aerodinámica, colocación mejorada de electrodos, larga distancia focal y mayor reducción de ruido. Un área más profunda de la muestra se puede observar claramente con luz infrarroja (IR).

Descargar Eclipse FN1 Brochure (4.84MB)

Configuration with Narishige equipment


Características principales

Una lente cubre aumentos bajos y altos

El objetivo de alta apertura numérica y larga distancia focal 16x (NA 0.8, WD 3.0) permite la observación a un amplio rango de magnificaciones de 5.6x a 64x cuando se combina con una salida opcional doble de aumento variable. Este objetivo permite la observación desde un campo de visión amplio de baja magnificación (hasta 2.0mm) a un campo de alta resolución de alta magnificación sin cambiar de objetivo.

FN1 con salida doble de aumento variable

5.6x

32x

64x


Adquiera imágenes en las áreas más profundas con la máxima claridad con IR-DIC

La aberración cromática axial en la región del infrarrojo cercano (hasta 850 nm) se ha corregido en el objetivo CFI Apochromat NIR 40X / 60X W para observar claramente estructuras diminutas de las muestras gruesas. El Plan CFI 100XC W (NA 1.1, WD) 2.5) es la primera lente de inmersión en agua del mundo con corrección de aberración inducida por profundidad. Debido a su anillo de corrección especial, esta lente puede corregir la aberración esférica inducida por la formación de imágenes a profundad en el tejido, o trabajando a temperaturas fisiológicas. En consecuencia, es ideal para imágenes IR-DIC, aplicaciones confocales e imágenes multifotónicas. El cambio entre longitudes de onda visibles e infrarrojas, así como diferentes técnicas de iluminación (DIC a Luz Oblicua) se lleva a cabo simplemente girando las respectivas torretas.


Colocación fácil de electrodos

El acceso de microelectrodos a la muestra es fácil ya que los objetivos tienen una distancia focal larga de 2.5-3.5 mm y un ángulo de aproximación amplio de hasta 45 °.


Cambio de objetivo seguro y fácil

Los objetivos montados en el revólver deslizante pueden levantarse al cambiar de aumento. Esto evita que el objetivo colisione con el manipulador o la cámara. La distancia de retracción es de 15 mm, por lo que incluso un plato de vidrio grueso está protegido. La parte superior de la lente se puede sumergir fácilmente (aproximadamente 1 mm) en la solución de baño utilizando la palanca para eliminar el riesgo de perturbación de la muestra.

① Palanca arriba / abajo del objetivo


Operativo a su alcance

El tornillo de enfoque y el anillo de diafragma de campo están ubicados en la parte frontal de la base del microscopio, y no hay incómodos cinturones externos; así que la operación es fácil cuando se usa una platina fija. Un mando remoto opcional también está disponible para permitir el funcionamiento desde el exterior de la caja.


Reducción de ruido mejorada

El ruido eléctrico se ha reducido con éxito mediante la utilización de la iluminación de fibra para llevar la luz al sistema desde el exterior de la caja y conectando las clavijas de conexión a tierra en todas las partes principales del microscopio. El ruido de vibración también se ha reducido mediante la realización de análisis críticos de simulación y medición para mejorar la rigidez del microscopio.


Responde a una amplia gama de necesidades experimentales

Al insertar un espaciador entre el cuerpo y el brazo, puede elevar la altura del microscopio de 10 a 30 mm. Esto facilita la observación de grandes ejemplares. Además, el condensador, la sub-platina y la torreta se pueden eliminar completamente del microscopio para permitir más espacio libre, según el propósito de los experimentos.

① FN1 con el espaciador insertado
