支持广泛的应用,具有出色的光学性能和灵活的系统可扩展性
ECLIPSE Ni 系列是尼康的旗舰型正置显微镜,具有优异的光学性能和高系统扩展性。与高性能物镜相结合,能够以高分辨率精确地展现样本的细微结构。其采用可同时安装多个荧光附件的分层结构,具有极大的灵活性,可根据需要自由组合各种配件使用。
全电动 Ni-E 机型能够实现自动观察,可满足照相机和共聚焦系统等设备控制与显微镜控制相关联的先进研究的需求,并支持广泛的尖端生物科学研究。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/272539/Ni-E_Trinocular_LambdaD-2_6feda87d4c9c6f564210314ed29a4140.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/272539/Ni-E_Trinocular_LambdaD-2_1fc58a64aab350055baf17a8592bc343.jpg 2x)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/2785/Ni-E-silhouette_ec44f4f2c405bc67d4f5be9bb36fd56a.jpg)
全电动机型
- 电动调焦
- 提供多种电动配件
- 可配备共聚焦系统
- 两种调焦机制选择:载物台调焦和物镜转换器调焦
- 高级研究的理想之选
![](https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/272547/Ni-L-right-handle-1_ec44f4f2c405bc67d4f5be9bb36fd56a.jpg)
内置 LED 光源的手动机型
- 手动调焦
- 可选电动物镜转换器和电动荧光滤光块转盘
- 内置高显色性 LED 光源
- 适用于病理标本明场观察和数字成像的标准机型
- 适用于从研究到常规检查的各种使用场景

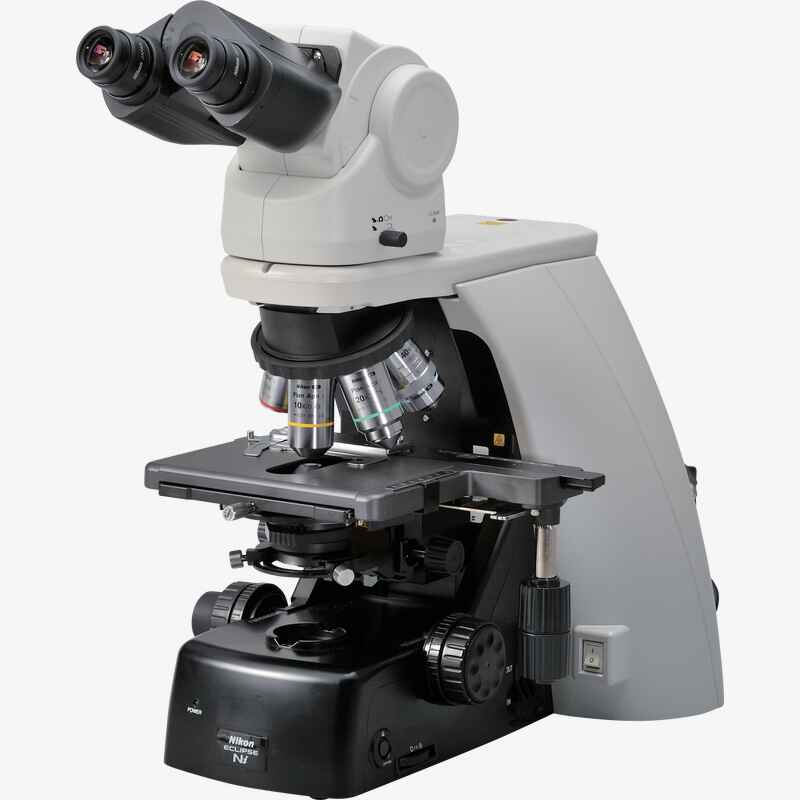

![](https://downloads.microscope.healthcare.nikon.com/production/imager/productphotos/2838/Ni-U_ec44f4f2c405bc67d4f5be9bb36fd56a.jpg)
采用卤素灯的手动机型
- 手动调焦
- 可选电动物镜转换器和电动荧光滤光块转盘
- 使用卤素灯
- 适用于病理标本明场观察和数字成像的标准机型
- 适用于从研究到常规检查的各种使用场景
主要特性
灵活的系统扩展性,满足多样化的需求
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2788/Ni-E-Stratum1a-no-controller3_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2788/Ni-E-Stratum1a-no-controller3_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-E(物镜转换器调焦型)配置电动落射荧光照明器、电动聚光镜和电动可调倾角式四目镜筒
能够安装多条光路的分层结构
尼康专有的分层结构可以在一台显微镜上同时安装两条光路。该结构支持上下双层安装和独立控制激发光滤块转盘和发射光滤块转盘,可以支持各种应用。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275226/Ni-E_FocusingStage4_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275226/Ni-E_FocusingStage4_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-E物镜转换器调焦式
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275225/Ni-E_FocusingObjectives4_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275225/Ni-E_FocusingObjectives4_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-E载物台调焦式
可以针对应用修改调焦机制
Ni-E 的调焦机制可选择载物台调焦或物镜转换器调焦。物镜转换器调焦支持载物台固定的实验,满足活体成像的需求。
高速电动配件
全电动 Ni-E 机型可以根据应用需要与各种电动配件定制组合使用,包括电动 XY 载物台和电动 DSC 变焦端口。手动 Ni-L/Ni-U 机型也可以配备电动配件使用,如电动物镜转换器、电动落射荧光滤光块转盘和电动光闸。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275404/Ni_06_XYstage_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275404/Ni_06_XYstage_e8d850819e27cea92f38321455d96b39.jpg 2x)
电动 XY 载物台(Ni-E)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275406/Ni_02_DSC-zooming-port_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275406/Ni_02_DSC-zooming-port_e8d850819e27cea92f38321455d96b39.jpg 2x)
电动 DSC 变焦端口(Ni-E)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275403/Ni_03_epi-f_cube-turret_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275403/Ni_03_epi-f_cube-turret_e8d850819e27cea92f38321455d96b39.jpg 2x)
电动落射荧光滤光块转盘(Ni-E、Ni-L、Ni-U)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275405/Ni_09_DIC-sextuple-nosepiece_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275405/Ni_09_DIC-sextuple-nosepiece_e8d850819e27cea92f38321455d96b39.jpg 2x)
电动六孔 DIC 物镜转换器(Ni-E、Ni-L、Ni-U)
支持多种观察方法
Ni 系列配件可根据功能进行组合,用户可以选择所需装置,将这些装置自由组合,从而使系统配置精简而高效。
共聚焦成像
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2794/Ni-E-ibank_10490r_af01b9ef04d7b3d248f9a3663578fbb5.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2794/Ni-E-ibank_10490r_4fc310c451ae8bf8e4f8671737bdbaf4.jpg 2x)
Ni-E载物台调焦型的组合示例
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/237817/Ni-E-ni_8-23r_af01b9ef04d7b3d248f9a3663578fbb5.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/237817/Ni-E-ni_8-23r_4fc310c451ae8bf8e4f8671737bdbaf4.jpg 2x)
Ni-E物镜转换器调焦型的组合示例
将 Ni-E 的高精度 Z 轴调焦机制与尼康的共聚焦显微镜系统相结合,可以对器官和细胞的三维结构进行高分辨率、高信噪比的成像。Ni-E 具有高度稳定的结构,适合安装共聚焦扫描头,并具备高光通量,可拍摄到明亮的共聚焦图像。
同时进行多通道成像
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2788/Ni-E-Stratum1a-no-controller3_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2788/Ni-E-Stratum1a-no-controller3_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-E(物镜转换器调焦型)配置电动落射荧光照明器、电动聚光镜和电动可调倾角式四目镜筒
Ni 的灵活分层结构允许同时安装后相机端口和落射荧光附件,从而能够利用两台照相机同时采集两个不同波长的图像。这使得能够在不分割 CCD/sCMOS 芯片的情况下,每个波长都以全画幅拍摄高分辨率图像。使用多个独立相机进行采集,用户可以为每个通道设制采集参数,从而高速获得高灵敏度 FRET 图像。
* 有关兼容照相机的信息,请联系尼康或尼康经销商。
荧光标记标本的成像
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274911/NI-L_combination_ja_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274911/NI-L_combination_ja_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-U组合
与电动物镜转换器和电动落射荧光滤光块转盘组合使用,可以根据照相机设置(如曝光时间、照相机增益和时间间隔)自动控制每个单元,从而实现快速、高效的图像采集。
使用 Ni-L/Ni-U 便捷遥控器可快速开关电动落射荧光滤光块转盘光闸,减少标本的光漂白。
病理标本的自动成像
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274924/e-2-1_b_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274924/e-2-1_b_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
Ni-E组合
切换物镜后,Ni-E 可以自动调节亮度到最佳,无需进行手动调节。通过控制电动 DSC 变焦端口的光学变焦,可以在保持图像质量的情况下,拍摄到所需视角的图像。
Ni-E 提供显微镜全电动控制
可按照先前的设置自动控制与观察有关的显微镜操作。Ni-E 为 全电动机型,适合在实验中对光活化装置和共聚焦系统等众多设备进行综合控制。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274938/NI-E_right-handle2_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/274938/NI-E_right-handle2_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
通过物镜转换自动调整
根据使用的物镜放大倍数更改,聚光镜、孔径光阑、视场光阑和 ND 滤光片自动设置到最佳位置。此外,手柄旋转相对应的载物台 XYZ 行程距离和齐焦距离偏差校正会自动调整。显微镜设置也可被手动调整。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2800/Ni-reproducing-conditions_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2800/Ni-reproducing-conditions_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
再现观察条件
可以将选定的观察条件指定给各个按钮,只需按一下按钮即可进行更改。这在再现特定观察条件时特别方便。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2804/Ni-motorized-focusing2_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2804/Ni-motorized-focusing2_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
高精度电动对焦
Ni-E 的高精度 Z 焦点可提供与激光共聚焦显微镜一起使用所需的准确 Z 位置信息,并支持自动三维采集。独立的粗调和细调旋钮提高了操作的便利性。
卓越的光学性能
纳米结晶涂层技术
这种抗反射涂层由纳米颗粒组成,首次应用于显微镜物镜。它基于半导体制造技术,也用于尼康相机的镜头。涂层的粗糙海绵结构中的颗粒均匀排列,导致极低的反射率。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2808/Ni-nano-crystal1a_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2808/Ni-nano-crystal1a_e8d850819e27cea92f38321455d96b39.jpg 2x)
沒有纳米结晶覆盖的表面
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2809/Ni-nano-crystal1b_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2809/Ni-nano-crystal1b_e8d850819e27cea92f38321455d96b39.jpg 2x)
有纳米结晶覆盖的表面
CFI Plan Apochromat Lambda D 系列
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/237873/ECLIPSE-Ni-Lambda-D_horizontal_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/237873/ECLIPSE-Ni-Lambda-D_horizontal_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
该系列中的油镜采用高折射率玻璃,具有对角线 25 mm 大视场,且全视野亮度均匀和高画质,可有效采集无拼缝的图像,支持大样本宏观成像。405 nm - 850 nm 宽波长范围内实现了高透射率和色差校正,可获取用于细胞核染色强度分析的可靠的定量数据。除适于明场与微分干涉观察外,这些高 NA 物镜也是荧光观察与共聚焦观察的理想之选。
水浸物镜
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2810/Ni-water-dipping_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2810/Ni-water-dipping_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
CFI Apochromat NIR 40X W/60X W 物镜具有较长的工作距离和较高的数值孔径,可在近红外波长范围提供出色的透射率。轴向色差已经校正到近红外范围,可在 IR-DIC 时,对厚标本的细微结构进行高分辨率成像。
CFI75 Apochromat 25XC W 和 CFI Plan Achromat100XC W 物镜具有高数值孔径(1.10)、长工作距离(25XC W 为 2.00 mm,100XC W 为 2.50 mm)的特点,可在红外区域校正色差。这些物镜可以通过采用一种机制来补偿在不同温度和不同观察深度下出现的球差变化,从而在厚标本深处的区域拍摄到清晰图像。
均匀明亮的照明
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2811/Ni-fly_eye_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2811/Ni-fly_eye_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
内置“复眼”透镜,可确保在任何放大倍率下,整个视野均匀明亮的照明。
消除荧光噪声
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2812/Ni-Noise_Termi_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2812/Ni-Noise_Termi_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
尼康专有的噪声终止机制用于落射荧光滤光块转盘和滤光块中。通过消除滤光块中的杂散光,可以显著提高信噪比,从而以高对比度和亮度捕获弱荧光信号的图像。
高显色性 LED 光源
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275017/Ni_HE_20-034177-03_D10X_Abbe_A0_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275017/Ni_HE_20-034177-03_D10X_Abbe_A0_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
Ni-L 内置的高显色性 LED 光源提供了可与卤素灯相媲美的自然色彩还原,以及具有光强均匀、长寿命和其他 LED 光源的优点,从而使其能够有效地观察病理标本。
操作极其简便
符合人体工程学的观察筒和载物台手柄高度调节机构允许因人而异地调节到观察时的舒适位置。显微镜底座节省空间,让用户最大程度地利用工作区域。遥控器使用简单,便于操控电动配件。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2839/Ni-U-capture-button_dc1f69bd8370997ae5e62fc5649398b1.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2839/Ni-U-capture-button_a9c6d297ff9804571714b9e6afc3483d.jpg 2x)
图像拍摄按钮
简单的数字成像
只需按下位于显微镜底座上的图像拍摄按钮,即可使用数字相机捕获图像。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2827/Ni-3D-ergo1_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2827/Ni-3D-ergo1_e8d850819e27cea92f38321455d96b39.jpg 2x)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2826/Ni-3D-ergo2_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/2826/Ni-3D-ergo2_e8d850819e27cea92f38321455d96b39.jpg 2x)
3D 人体工程学设计
大多数显微镜控制都可以通过 Ni-E 前面易于触及的按钮进行操作。显微镜两侧的操作按钮有一定的角度,以便在观察期间进行直观的触摸式操作 。此外,显微镜还具有状态显示屏,可以轻松检查当前的显微镜设置。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275054/08_ergo-controller-1_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275054/08_ergo-controller-1_e8d850819e27cea92f38321455d96b39.jpg 2x)
人体工学控制器(Ni-E)
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275055/14_remote-control-1_bf846fc1a489c5e237a674bd79051942.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275055/14_remote-control-1_e8d850819e27cea92f38321455d96b39.jpg 2x)
简易遥控器(Ni-L/Ni-U)
遥控器
使用 Ni-L/Ni-U 的简易遥控器,可轻松控制各种电动配件。Ni-E 还具有操作感与实际显微镜相似的人体工学控制器,便于进行直观的操作。
![](https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275056/Ni-L_compact-design_bbe0662e14923d6cbe6d9b5ea7476488.jpg 1x, https://downloads.microscope.healthcare.nikon.com/production/imager/keyfeatures/Eclipse-Ni/275056/Ni-L_compact-design_4230e6862bf6d61f215417d6fe0d2774.jpg 2x)
紧凑型无灯室设计
Ni-L 内置了一个用于透射照明的 LED 光源,从而实现了节省空间的设计,其深度比 Ni-U 短约 150 mm,因此有助于工作空间的高效利用。
