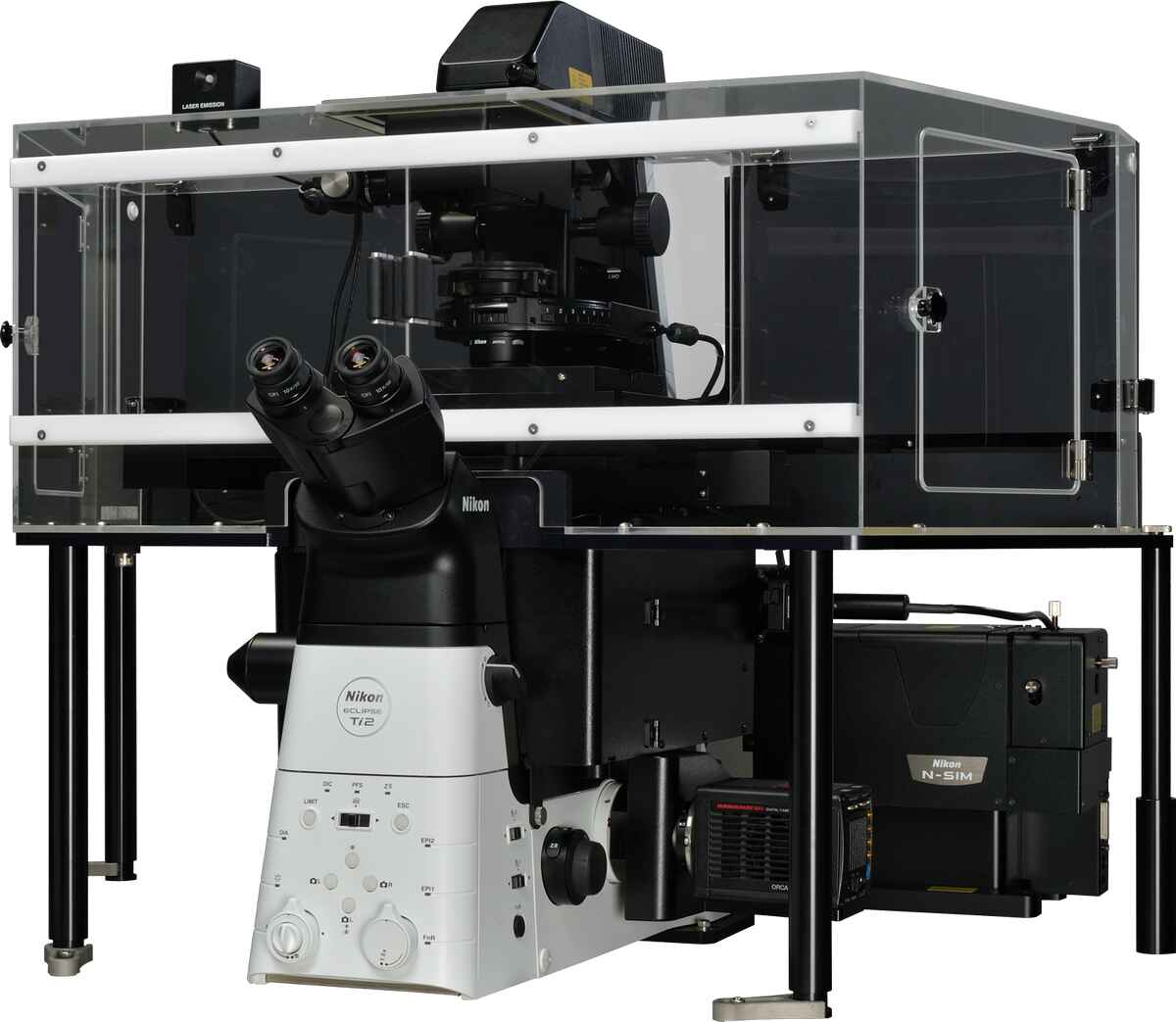

Sistema de Microscopia de Super-Resolução

Um microscópio pessoal de super-resolução que fornece a mesma alta resolução que o N-SIM S.

N-SIM E is a streamlined, affordable super-resolution system that provides double the resolution of conventional light microscopes. Combining N-SIM E and a confocal microscope allows you the flexibility to select a location in the confocal image, and easily switch to view it in super-resolution, enabling the acquisition of more detail.

Baixar N-SIM E Brochure (6.16MB)

Baixar Super-Resolution Brochure (15.87MB)


Características principais

Duplicar a resolução dos microscópios de luz convencionais

O N-SIM E utiliza a abordagem inovadora da Nikon para "microscopia de iluminação estruturada". Ao emparelhar esta poderosa tecnologia com as objetivas da Nikon (com abertura numérica sem paralelo de 1,49), o N-SIM E quase duplica a resolução espacial dos microscópios de luz convencionais para aproximadamente 115 nm * e permite a visualização detalhada de estruturas intracelulares minúsculas e suas interacções.

* Este valor é medido FWHM de 100 nm esferas saiu com 488 nm laser no modo 3D-SIM.

Imagem de super resolução (3D-SIM)

Imagem de campo amplo convencional

Microtúbulos em células de melanoma B16 marcadas com YFP
Objetivo: Óleo CFI Apochromat TIRF 100XC (NA 1.49)
Velocidade de captura de imagem: aproximadamente 1,8 seg / frame (filme)
Método de reconstrução: Fatia
Fotografado com a cooperação de: Dr. Yasushi Okada, Laboratório de Regulação da Polaridade Celular, Centro de Biologia Quantitativa, RIKEN

Imagem de super resolução (3D-SIM)

Imagem de campo amplo convencional

Retículo endoplasmático (ER) em células HeLa vivas rotuladas com GFP
Objetivo: Óleo CFI Apochromat TIRF 100XC (NA 1.49)
Velocidade de captura de imagem: aproximadamente 1,5 seg / frame (filme)
Método de reconstrução: Fatia
Fotografado com a cooperação de: Dr. Ikuo Wada, Instituto de Ciências Biomédicas, Faculdade de Medicina da Universidade de Medicina de Fukushima


Resolução temporal rápida de 1 segundo / quadro para imagens de super resolução

O N-SIM E fornece desempenho de imagem rápido para técnicas de Iluminação Estruturada, com uma resolução de tempo de aproximadamente 1 segundo / quadro, eficaz para imagens de células vivas.


Adquira campos de visão maiores

O N-SIM E pode adquirir imagens de super-resolução com um amplo campo de visão de 66 µm quadrados. Essa área de imagem maior permite um rendimento muito alto para aplicativos / amostras que se beneficiam de campos de visão maiores, como neurônios, reduzindo a quantidade de tempo e esforço necessários para obter dados.

Tamanho da imagem reconstruída: 1024 x 1024 pixels (33 μm x 33 μm com objetiva de 100X)

Tamanho da imagem reconstruída: 2048 x 2048 pixels (66 μm x 66 μm com objetiva de 100X)

Cone de crescimento de células NG108 marcadas com TRITC-faloidina (F-actina, laranja) e Alexa Fluor® 488 (microtúbulos, verde)

Amostra cortesia de: Dr. Shizuha Ishiyama e Dr. Kaoru Katoh, Instituto Nacional de Ciência e Tecnologia Industrial Avançada (AIST)


Super-resolução axial com modo 3D-SIM

O modo 3D-SIM gera padrões de iluminação estruturada em três dimensões de forma a proporcionar uma melhoria de duas vezes nas resoluções lateral e axial. Dois métodos de reconstrução (“slice” e “stack”) estão disponíveis para otimizar os resultados de acordo com os requisitos da aplicação (por exemplo, espessura da amostra, velocidade, etc.). A reconstrução de fatias é adequada para imagens de células vivas em profundidades específicas, pois permite imagens de super-resolução axial com corte óptico na resolução de 300 nm. A reconstrução de pilha opcional, baseada na teoria de Gustafsson, é adequada para a aquisição de dados de volume, pois pode produzir imagens de amostras mais espessas com maior contraste do que a reconstrução de cortes.

Imagem 3D-SIM

Imagem de campo amplo convencional

A bactéria Bacillus subtilis corou com o corante de membrana Nile Red (vermelho) e expressou a proteína de divisão celular DivIVA fundida a GFP (verde).

O microscópio de super-resolução permite a localização precisa da proteína durante a divisão.

Método de reconstrução: Fatia

Fotos cedidas por: Drs. Henrik Strahl e Leendert Hamoen, Centro de Biologia Celular Bacteriana da Universidade de Newcastle

3D-SIM (vista de volume)

Largura: 26,16 μm, altura: 27,11 μm, profundidade: 3,36 μm

3D-SIM (projeção máxima)

Queratinócito de camundongo indiretamente imunomarcado para filamentos intermediários de queratina e visualizado com anticorpos secundários conjugados Alexa Fluor® 488.

Método de reconstrução: Pilha

Foto cedida por: Dr. Reinhard Windoffer, RWTH Aachen University


Alternância perfeita entre as modalidades de aquisição de imagens para experimentos em escala múltipla

O N-SIM E pode ser combinado com um microscópio confocal como o A1 + ou o C2 +. Um local desejado em uma amostra pode ser especificado em uma imagem confocal FOV de baixa ampliação / grande e adquirida em super-resolução simplesmente trocando o método de imagem. A combinação de um microscópio confocal com um sistema de super-resolução pode fornecer um método para obter maiores visualizações contextuais de informações de super-resolução.

Selecione o local para adquirir uma imagem do SIM em uma imagem confocal

Adquira a imagem do SIM do local selecionado


Capacidade de super resolução de 3 cores multi-laser

A unidade de laser compacta LU-N3-SIM dedicada ao N-SIM E é instalada com os três lasers de comprimento de onda mais comumente usados ​​(488/561/640), permitindo imagens de altíssima resolução em várias cores. Permite o estudo de interações dinâmicas de múltiplas proteínas de interesse em nível molecular.


Objetivas para microscópios de super-resolução

Objetivas de imersão em silicone

As objetivas de imersão em silicone usam óleo de silicone de alta viscosidade com um índice de refração próximo ao das células vivas como um líquido de imersão. Devido a essa compatibilidade aprimorada do índice de refração, esses objetivos podem fornecer recursos aprimorados de coleta de fótons e resolução ao executar imagens de super-resolução mais profundamente na amostra. Eles exibem correção superior de aberração cromática e alta transmitância em uma ampla faixa de comprimentos de onda.

CFI SR HP Plan Apocromático Lambda S 100XC Sil

Seção do cérebro do camundongo marcada com neurônios que expressam tdTomato


Objetivas de imersão

O sistema pode ser configurado com um tipo de imersão em óleo de 100X, que é adequado para a geração de imagens de amostras fixas, ou um tipo de imersão em água de 60X, que é ideal para imagens de células vivas em time lapse.As objetivas do SR são alinhados e inspecionados usando tecnologias de medição de aberração de frente de onda para garantir a aberração assimétrica mais baixa possível e o excelente desempenho óptico requerido para imagens de super-resolução.

Óleo CFI SR HP Apocromática TIRF 100XC

CFI SR HP Apocromática TIRF 100XAC Oil


Objetivo seco

O N-SIM E é compatível com objetivas secas, disponibilizando imagens de super-resolução e imagens confocais sem trocar de lentes. Lentes secas de amplo campo de visão e baixa ampliação permitem a observação em alta resolução mesmo na periferia dos tecidos da amostra.

* Objetivos secos suportam reconstrução de fatia
