Luz Polarizada / Microscópio de Dispersão

Microscópios para coloração de dispersão permitem análise qualitativa e identificação de amianto

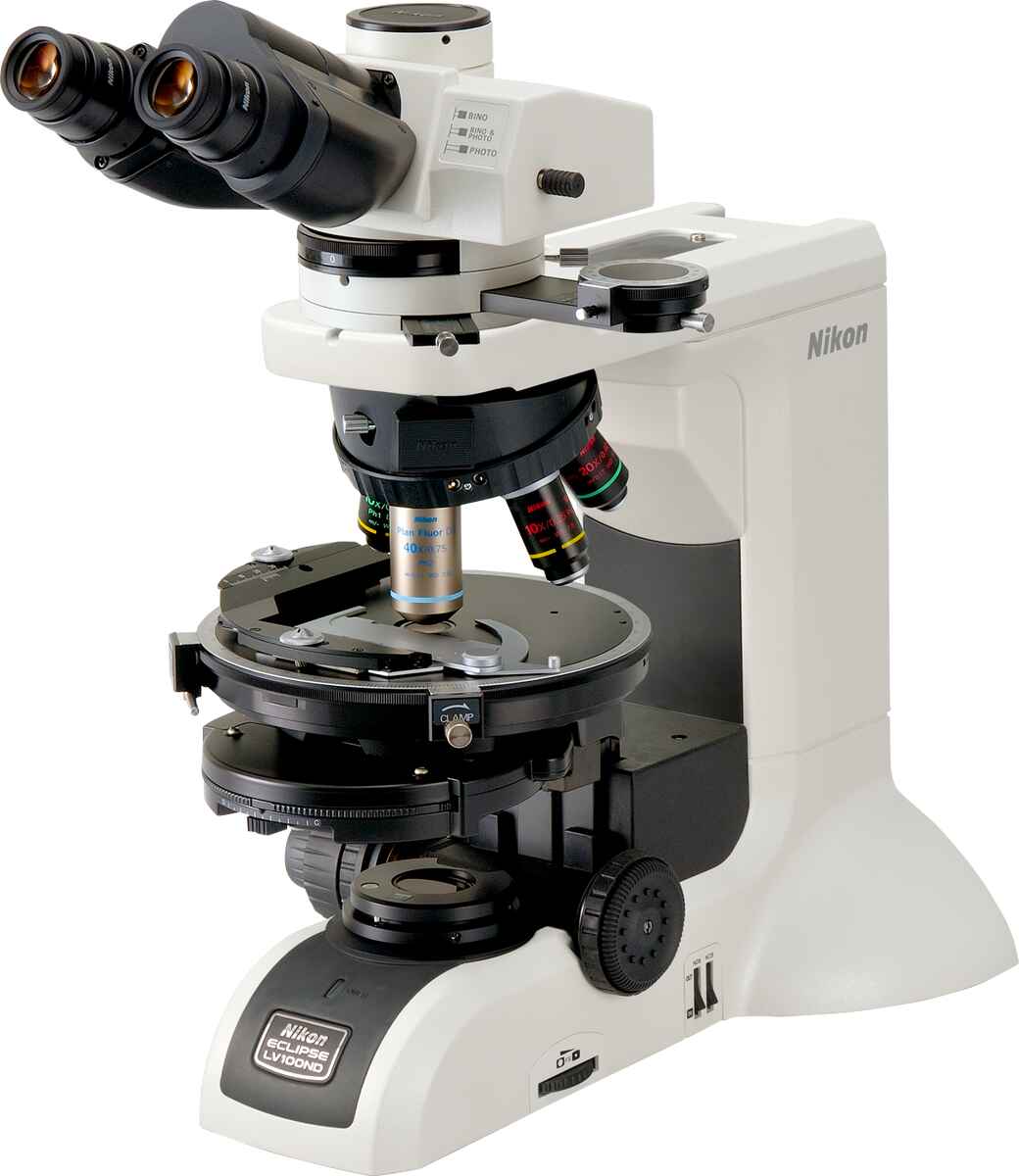

Microscópios de luz polarizados podem medir as propriedades do amianto, tais como índices de refração, birrefringência, retardo, ângulos de extinção, pleocroísmo e sinais de alongamento, auxiliando na identificação do amianto. O LV100ND POL / DS é um microscópio de luz polarizado de alto desempenho com acessórios que permitem a observação de manchas de dispersão com ampliação de até 400x.

  • O LV100ND POL / DS utiliza ótica com altos fatores de extinção, facilitando a detecção e a observação de propriedades óticas de alta precisão.
  • O LV100ND POL / DS permite a análise de birrefringência, ângulos de extinção, sinais de alongamento, índices de refração, magnitudes de birrefringência e pleocroísmo de amianto.
  • A alteração das objetivas e módulos de contraste de fase permitem a observação de cores de dispersão de amianto correspondentes aos índices de refração do líquido de imersão. O LV100ND POL / DS permite tanto a análise quantitativa como a observação de dispersão de coloração do amianto.
  • Uma platina circular graduada oferece rotação de amostras sem restrições e análises precisas durante a observação de polarização.

Baixar LV100ND POL Brochure (1.2MB)


Características principais

Birrefringência

Mixture of rock wool and chrysotile

A cruz Nicols, posição diagonal

A cruz Nicols, posição de extinção


Ângulo de extinção

Amosite

O paralelo Nicols, face de clivagem alinhada com a mira

A cruz Nicols, ângulo de extinção medido


Sinal de alongamento

Amosite Positivo: Posição diagonal subtrativa

Negativo de Crocidolite: Posição diagonal aditiva


Índice de refração (índice de refração do líquido nD = 1.605)

Crisotila e amosita

A parte superior de uma amostra é focada

A parte inferior de uma amostra é focada


Retardo (diferença de caminho óptico) para obter magnitude de birrefringência

Amosite

Posição diagonal

Posição diagonal subtrativa confirmada (uma placa de teste é inserida)

Ângulo de rotação do analisador medido (o compensador Senarmont está inserido)


Pleocroísmo

Crosidolite

Paralelo à direção de vibração do polarizador

Ortogonal à direção de vibração do polarizador


Cores de dispersão

Crisotila

nD = 1,550, vermelho-violeta a azul

Amosite

nD = 1,680, rosa

Crocidolite

nD = 1,680, laranja a vermelho ocre
