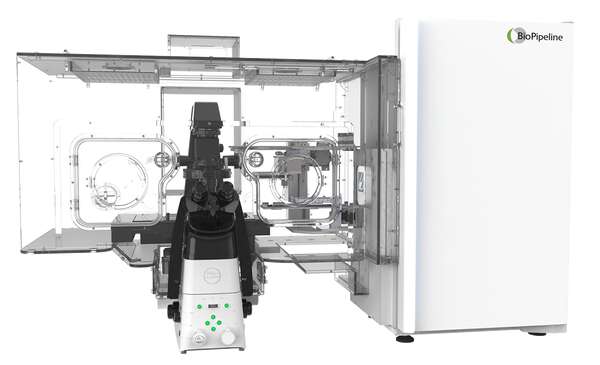

长时间培养及动态成像分析系统

适合活细胞成像的高内涵平台

高内涵成像平台采用研究级倒置显微镜Ti2-E。具有高灵活性,例如,可以根据用户需求选择各种物镜、检测器、成像模式针对不同的应用进行高内涵成像和分析。

在共聚焦成像模式下,可以采集高分辨率的三维高内涵图像。并且培养箱最多可容纳44个孔板,允许多个用户进行活细胞延时成像。


主要特性

微孔板样本自动化培养以及传送


具有可容纳44个孔板的培养箱(内置两个最多可容纳22个孔板的叠板架)和完全密闭的成像空间,可以稳定维持环境。

孔板由培养箱的前门装载上样后。使用侧面的小门将孔板通过机械臂自动移送至显微镜载物台,因此不会对培养箱内的温度和湿度产生很大影响,维持环境稳定。

内置机械臂抓取孔板。将孔板从侧门移送至下一个机械臂,再直接移送至显微镜的载物台上。所有动作都可以在培养环境中进行。


按照计划表自动采集图像

NIS-Scheduler可以管理每个孔板上的样本采集任务,预约图像采集系统的时间。

Scheduler一直处于启动状态,可以显示培养箱内的所有孔板和实验操作人员的信息。

Scheduler在采集图像时自动移送孔板,执行用户定义好的实验。实验结束后,将孔板送回培养箱。


存储服务器(可选)

高内涵成像有时需要使用大容量的存储服务器。BioPipeline上推荐使用的服务器具有普通高端图像采集工作站30倍以上的存储容量,而且具有扩展性,可以追加容量使之超过前值。此外,还可以连接专用的10Gb以太网。因此图像采集过程中中断较少,图像存储更加顺畅。

将数据从图像采集工作站传输到存储服务器时,使用专用的10Gb以太网线路,可高速运行。


检测模块的选择

BioPipeline的一大特点是检测模块的选择范围很广。可以自由组合用于分析的检测模块单元,并支持未来的升级换代。显微镜上具有多个用于连接检测模块的端口。

参考选项如下:

A. 转盘式共聚焦组件
B. 超分辨率转盘式共聚焦组件
C. 宽视场点扫描共聚焦组件
D. 1个或多个sCMOS相机
E. 1个或多个EMCCD相机
F. 1个或多个宽视场CMOS相机


提高分析通量而无需降低图像分辨率

A1R HD25高速共振扫描仪结合宽视场观察,即可构建最适合高分辨率筛选检验的平台。可以大幅缩短多样本和多条件下检测所需的时间。

左:选择96孔板中的某一个孔
右:大视野FOV确保整孔图像采集(4X)

大视野FOV确保较大的成像区域用于数据分析,确保了高通量分析。


Volume Contrast确保无标记成像和分析

将Volume Contrast功能应用在几乎无对比度的透射光图像(非相位差和DIC)上,即可根据物体的体积形状形成对比度。可以使用对比度图像进行细胞分割,这在一些应用例如增殖实验分析中是很有必要的。

对敏感标本进行长时间延时图像采集时,使用Volume Contrast则无需通过荧光标记实现对细胞的边界进行分割。


丰富的图像分析工具箱

图像采集过程中及采集之后的数据分析是高内涵成像不可或缺的工具。NIS-Elements软件系统既配备了一些固定的分析流程,同时也支持用户自定义的分析方法开发。

细胞分类工具将样本分割、分类为多个类别,可以进行细胞计数和测量。

血管再生工具通过测量血管的数量、面积、节点数量、分段数量、分段长度,可以评估血管的形成。

细胞计数工具可以使用普通的明视场图像对细胞进行分割、计数。


3D成像

组合AX/AX R点扫描共聚焦组件及CSU-W1转盘式共聚焦组件等模块单元,可以快速针对有厚度的三维标本的采集高分辨率宽视场图像。


组件选择的灵活性

BioPipeline LIVE配备多种可自定义的选配组件,如自动化水镜和镜的电动校正环等。

LAPP照明系统具有高灵活性,可以添加用于光刺激实验的照明设备。
