共聚焦显微镜系统

显微镜实验室的必备仪器。

C2 +共聚焦显微镜是尼康共聚焦产品系列中的基本型号。C2 +被设计为实验室必不可少的显微镜工具,拥有强大的成像功能。高效的扫描头和探测器与尼康无与伦比的光学系统相结合,可提供出色的共聚焦图像。高速检流计扫描头的运行速度高达100 fps *,可以精确捕捉心肌的快速跳动。该系统还可在单次扫描中同时采集三个荧光通道和一个DIC通道。对于需要光谱成像功能的研究,除标准荧光检测器单元外,尼康C2si +系统还提供专用光谱检测器单元。C2si +系统支持高精度和高速32通道光谱成像或高灵敏度光谱成像。因其拥有令人难以置信的稳定性和操作的简便性,再加上卓越的光学技术,C2 +共聚焦系统是实验室必不可少的工具之一。

* 8倍变焦或更大

下载 C2+样本 (11.05MB)

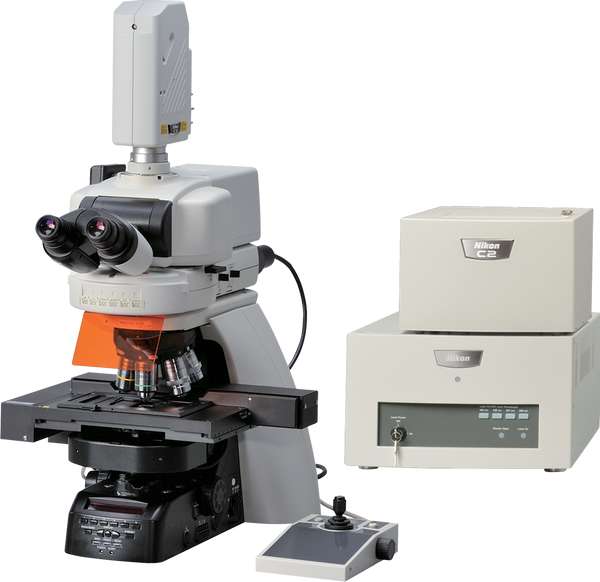

搭载Ni-E正置显微镜


主要特性

高速采集高清图像

基于检流计的高速扫描可以对活细胞中的快速动态事件进行共聚焦成像,例如心肌细胞的跳动。在传统的共聚焦系统中,快速双向扫描可能导致像素移位。

然而,C2 +共聚焦系统的像素偏移校正机制确保即使使用快速双向扫描也能获得最高质量的图像。


图像质量

尼康前所未有的物镜和经过时间验证的高效光学设计系统可在最长的工作距离内提供最亮和最锐利的图像。


高效扫描头和探测器

紧凑的扫描头尺寸使C2 +可与各种尼康显微镜配合使用。C2 +采用高精度镜子和光学优质圆形针孔,并采用探测器与扫描头分离式设计以隔离热源和噪声源,以实现低噪声、高对比度和高质量的共聚焦成像。新开发的扫描头驱动系统和尼康独特的图像校正技术可实现8 fps(512 x 512像素)和100 fps(512 x 32像素)高速成像。


高性能物镜

CFI Apochromat Lambda S系列

这些高数值孔径(NA)物镜可在从紫外到红外的各种波长范围内提供色差校正,是多色共聚焦成像的理想选择。特别是,LWD Lambda S 40XC WI镜头具有极宽的色差校正范围,从405 nm到近红外。通过使用尼康独有的纳米水晶涂层技术,这些镜头的透射性能得到了增强。

CFI Apochromat LWD Lambda S 20XC WI, NA0.95
CFI Apochromat Lambda S 40XC WI, NA1.25
CFI Apochromat LWD Lambda S 40XC WI, NA1.15
CFI Apochromat Lambda S 60X Oil, NA1.49


CFI Apochromat TIRF系列

这些物镜拥有前所未有的1.49的数值孔径(使用标准盖玻片和浸油),是尼康物镜中的最高分辨率拥有者。校正环可以针对不同的成像温度优化点扩散函数,无论您是在室温还是在37摄氏度下成像,都能确保最高质量的共聚焦图像。

CFI Apochromat TIRF 60X Oil, NA1.49 (left)
CFI Apochromat TIRF 100X Oil, NA1.49 (right)


高清DIC图像

C2 +可同时获得三通道荧光图像,或三通道加透射DIC观察。高质量的DIC图像和荧光图像的叠加有助于用户进行形态分析。

DIC image

Overlay of DIC and fluorescence images


直观的操作

NIS-Elements成像软件卓越的可操作性和多样化的分析能力既可以满足初学者,也可以满足经验丰富的共聚焦用户。此外,NIS-Elements不仅支持尼康显微镜的直观操作,也支持第三方外围设备的直观操作,以帮助用户进行更广泛的实验。

多模能力

NIS-Elements成像软件的卓越可操作性和多样化分析功能可满足初学者和经验丰富的共聚焦用户的需求。此外,NIS-Elements不仅可以直观地操作尼康显微镜,还可以进行第三方外围设备的直观操作,以进行广泛的实验。

拆分

NIS-Elements有许多针对光谱的分析和拆分功能可供用户使用,常用染料和荧光蛋白的光谱曲线都是预设好的。

友好的显示界面使激光器、探测器等参数的设置变得很容易。

扫描参数设置


快速准确的光谱成像:C2-DUS光谱探测器单元

高速光谱成像

用户可以在0.6秒内通过单次扫描获取32通道光谱图像(512 x 512像素)。此外,用户还能以24 fps的速度捕获512 x 32像素的图像。

精确快速的拆分

精确的光谱拆分可在拆分紧密重叠的荧光光谱或者是消除自发荧光方面提供最好的性能。卓越的算法和高速数据处理可在图像采集过程中实现实时拆分。

用488nm激光激发得到的光谱图像

在荧光拆分后,GFP以绿色表示,YFP以红色表示(右)

ROI中的光谱曲线

在表达H2B-YFP的HeLa细胞中,肌动蛋白由鬼笔环肽-Alexa Fluor 488染色®。

488 nm激光激发得到的在500-692nm范围内的光谱图像

标本来源:大阪大学医学院的Yoshihiro Yoneda博士和Takuy​​a Saiwaki博士


宽带光谱成像

用户可以使用四个激光器(从最多八个波长中选择)同时激发,从而实现更宽波段的光谱成像。

虚拟滤波功能

通过从32个通道中选出与荧光探针谱线范围相匹配的通道并将他们进行组合,可以实现无滤光片滤波功能。


明亮的光谱成像:C2-DUVB GaAsP探测器单元

高灵敏度光谱图像采集

搭配GaAsP PMT,C2-DUVB的发射带宽可调检测器,便可以更灵活的用更高的灵敏度来检测荧光信号。

可变采集波长范围

用户自定义的发射波段可以收集选定波长范围内的图像,对固定带宽发射滤波器的需求不再变得必须。

用户自定义发射带宽范围可以小到10nm。多标样品的光谱图像可以通过改变检测波长捕获一系列光谱图像来获得。

基于该应用,用户可在C2-DUVB上自由选择虚拟带通模式和连续带通模式。

用VB(可变带通)模式拍摄的3通道图像

VB(可变带通)模式支持最多5通道彩色图像

CB(连续带通)支持最多32通道光谱成像


第二通道检测器

可选配的第二个GaAsP PMT提供了检测的灵活性。用户可以通过插入二向色镜将所选波长转移到第二个固定带宽发射通道,同时利用第一通道上的用户自定义发射带宽。

第二个探测器支持FRET,比率成像和其他需要同时多通道成像的应用。

精确的光谱拆分

利用参考样本的光谱或所获取图像的光谱,可以将C2-DUVB获取的多通道图像进行光谱拆分。


灵活性

C2 +可以与正置、倒置、电生理和宏观成像显微镜结合使用,并可选择与各种高质量的研究实验系统相结合。所有这些都可以由NIS-Elements软件进行控制。

TIRF /光活化——C2 +多模成像系统

凭借其输出光纤切换系统,LU-NV激光单元可支持多种激光应用,如C2+、TIRF和光活化。这使得以下应用都能在一个显微镜平台上实现:高分辨力共聚焦成像、具有极高信噪比的单分子成像、以及光活化和光可转换荧光蛋白的荧光特征变化的成像等。

搭载TIRF照明系统
