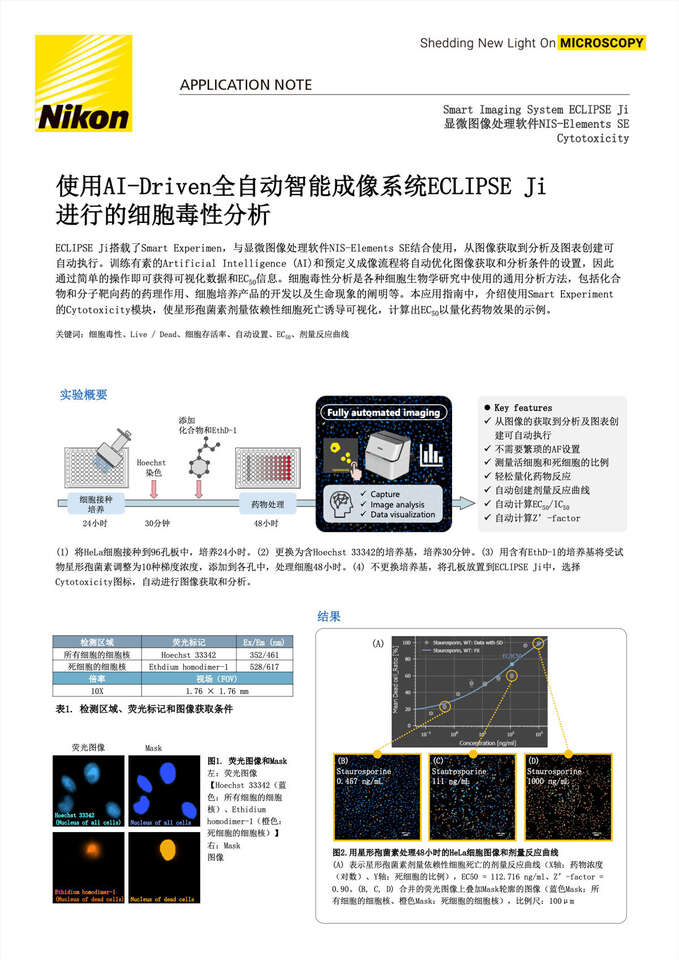

使用AI-Driven全自动智能成像系统ECLIPSE Ji 进行的细胞毒性分析

2023年9月

ECLIPSE Ji搭载了Smart Experimen,与显微图像处理软件NIS-Elements SE结合使用,从图像获取到分析及图表创建可自动执行。训练有素的Artificial Intelligence (AI)和预定义成像流程将自动优化图像获取和分析条件的设置,因此通过简单的操作即可获得可视化数据和EC50信息。细胞毒性分析是各种细胞生物学研究中使用的通用分析方法,包括化合物和分子靶向药的药理作用、细胞培养产品的开发以及生命现象的阐明等。本应用指南中,介绍使用Smart Experiment的Cytotoxicity模块,使星形孢菌素剂量依赖性细胞死亡诱导可视化,计算出EC50以量化药物效果的示例。

关键词:细胞毒性、Live / Dead、细胞存活率、自动设置、EC50、剂量反应曲线

实验概要

(1) 将HeLa细胞接种到96孔板中,培养24小时。(2) 更换为含Hoechst 33342的培养基,培养30分钟。(3) 用含有EthD-1的培养基将受试物星形孢菌素调整为10种梯度浓度,添加到各孔中,处理细胞48小时。(4) 不更换培养基,将孔板放置到ECLIPSE Ji中,选择Cytotoxicity图标,自动进行图像获取和分析。

表1. 检测区域、荧光标记和图像获取条件

图1. 荧光图像和Mask

左:荧光图像【Hoechst 33342(蓝色:所有细胞的细胞核)、Ethidium homodimer-1(橙色:死细胞的细胞核)】
右:Mask
图像

结果

图2.用星形孢菌素处理48小时的HeLa细胞图像和剂量反应曲线

(A) 表示星形孢菌素剂量依赖性细胞死亡的剂量反应曲线(X轴:药物浓度(对数)、Y轴:死细胞的比例),EC50 = 112.716 ng/ml、Z’-factor = 0.90。(B, C, D) 合并的荧光图像上叠加Mask轮廓的图像(蓝色Mask:所有细胞的细胞核、橙色Mask:死细胞的细胞核),比例尺:100μm

3. 分析结果

(A) 显示死细胞数比例的热图。

(B) 通过按孔分别显示细胞数的条形图(蓝色:所有细胞数、橙色:死细胞数、绿色:活细胞数)、孔板图视图显示,可直观地确认各孔中的药物反应。

通过Smart Experiment实现实验自动化,减少工序数

总结

  • 证实了星形孢菌素剂量依赖性死细胞的比例增加。
  • 可测量活细胞和死细胞的比例,自动创建剂量反应曲线,计算出EC50。
  • Smart Experiment从图像的获取到分析及图表创建可全自动执行。
  • 操作简单,将孔板放置到ECLIPSE Ji中,选择Cytotoxicity assay图标,输入样品信息即可。在本次实验条件下,从开始拍摄到图表显示用时约20分钟。
  • 即使是厚底塑料多孔板,CellFinder.ai也可自动对焦,因此无需进行复杂的自动对焦设置。
  • 繁琐的设置工作交给AI,研究人员可以专注于更具有创造性的研究活动。

样品制备protocol

将HeLa细胞按照6×10e3 cells/well的密度接种到96孔板中,在37℃、5% CO2的培养箱内培养24小时。更换为含有Hoechst 33342(2μg/ml)的培养基,在37℃、5% CO2的培养箱内染色30分钟。用含有4μM EthD-1的FluoroBright DMEM将星形孢菌素稀释为0 nM、0.152 nM、0.457 nM、1.41 nM、4.11 nM、12.3 nM、37 nM、111 nM、333 nM、1000 nM的浓度,分别添加到6个孔中。在37℃、5% CO2的培养箱内用星形孢菌素处理细胞48小时。为了防止死细胞脱落,不更换培养基,将孔板安装到ECLIPSE Ji中,进行图像获取和分析。

Tips

Cytotoxicity assay是一种测量活细胞和死细胞比例的分析方法。一般而言,DAPI无法对活细胞核进行染色。因此不要用DAPI,请使用Hoechst 33342对所有细胞的细胞核进行染色。此外,药物处理后如果实施清洗,死细胞会从孔板底面脱落,量化分析的精度将降低。

因此,药物处理后,请直接获取图像,勿清洗或固定细胞。

材料和试剂

适用容器

・ 24、48、96孔板

*适用玻璃底及聚苯乙烯底的孔板。优先考虑细胞在底面的附着而非图像质量时,请使用聚苯乙烯底的孔板。

参考文献

Chae, HJ, et al., Molecular mechanism of staurosporine-induced apoptosis in osteoblasts. Pharmacol Res 42 (4):373-81 (2000).

产品信息

Smart Imaging System ECLIPSE Ji

ECLIPSE Ji是AI-Driven全自动成像系统。与NIS-Elements SE结合使用,可使图像获取、分析及图表创建无缝自动执行。

搭载CellFinder.ai,在需要人工进行精准判断的自动对焦设置中,由AI找到最佳焦平面。实装了学习多种图像获取以及分析流程方法的AI,由此大幅度削减设置和优化的工序数,任何人都能轻松获得结果。

显微图像处理软件NIS-Elements SE
SmartExperiment Basic Set
Cytotoxicity

  • 从图像的获取到分析及图表显示可全自动执行。
  • 可分析活细胞和死细胞的比例。
  • 可一键创建报告,并以PDF形式输出图像、分析结果、剂量反应曲线、 EC50 /IC50计算结果。
  • 使细胞成像和分析更轻松、更快捷。
