关于相衬显微镜
-
相衬显微镜是一种使用透射光来观察无需染色的无色透明样品(例如活细胞)的成像系统。
-
将具有环形光圈的相衬用滑块插入透射照明聚光镜的插槽中,并将具有相同PH值的相衬兼容物镜插入光路,以进入相衬检测器的状态。
使用相衬滑块的显微观察方法
使用相衬用透射照明聚光镜的显微镜法

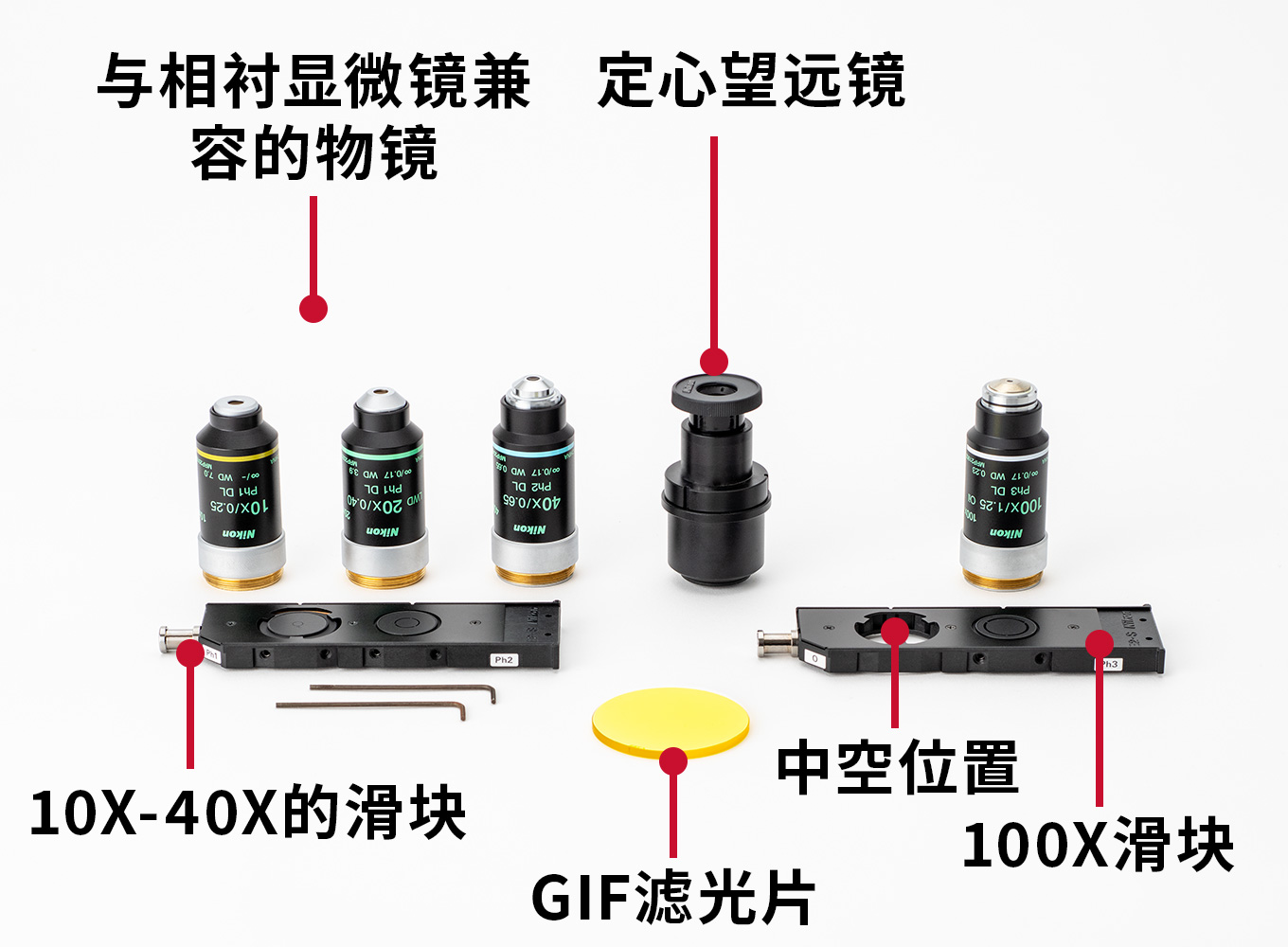

相衬显微镜的准备
-
适用于10X-40X的滑块(相衬用滑块)
- 支持10X、20X、40X的相衬物镜。切换到相衬显微镜时,拔下透射照明聚光镜一侧插槽的虚拟滑块并插入。
-
适用于100X的滑块(相衬用滑块)
- 支持100X的相衬物镜。内置有中空位置,可事先将中空位置放入光路中,切换到相衬显微镜时,操作滑块将光路接到相衬用的位置。
-
与相衬显微镜兼容的物镜(PH物镜)
- 将物镜安装到转换器时,请确保物镜的PH类型码和滑块的PH类型码一致。
相衬用滑块与物镜对照表
相衬用滑块 |
物镜 |
PH码 |
对应NA(数值孔径) |
10X-40X |
PH1 |
0.25〜0.5 |
PH2 |
0.55〜8.5 |
100X |
PH3 |
0.9〜1.4 |
-
GIF滤光片(绿色干涉滤光片)
- 相衬显微镜时,如安装到场镜部,相衬图像的对比度就会提高。
-
定心望远镜
使用相衬滑块的显微观察方法
-
参考“观察准备”,使用相衬观察专用10X物镜进行对焦。
-

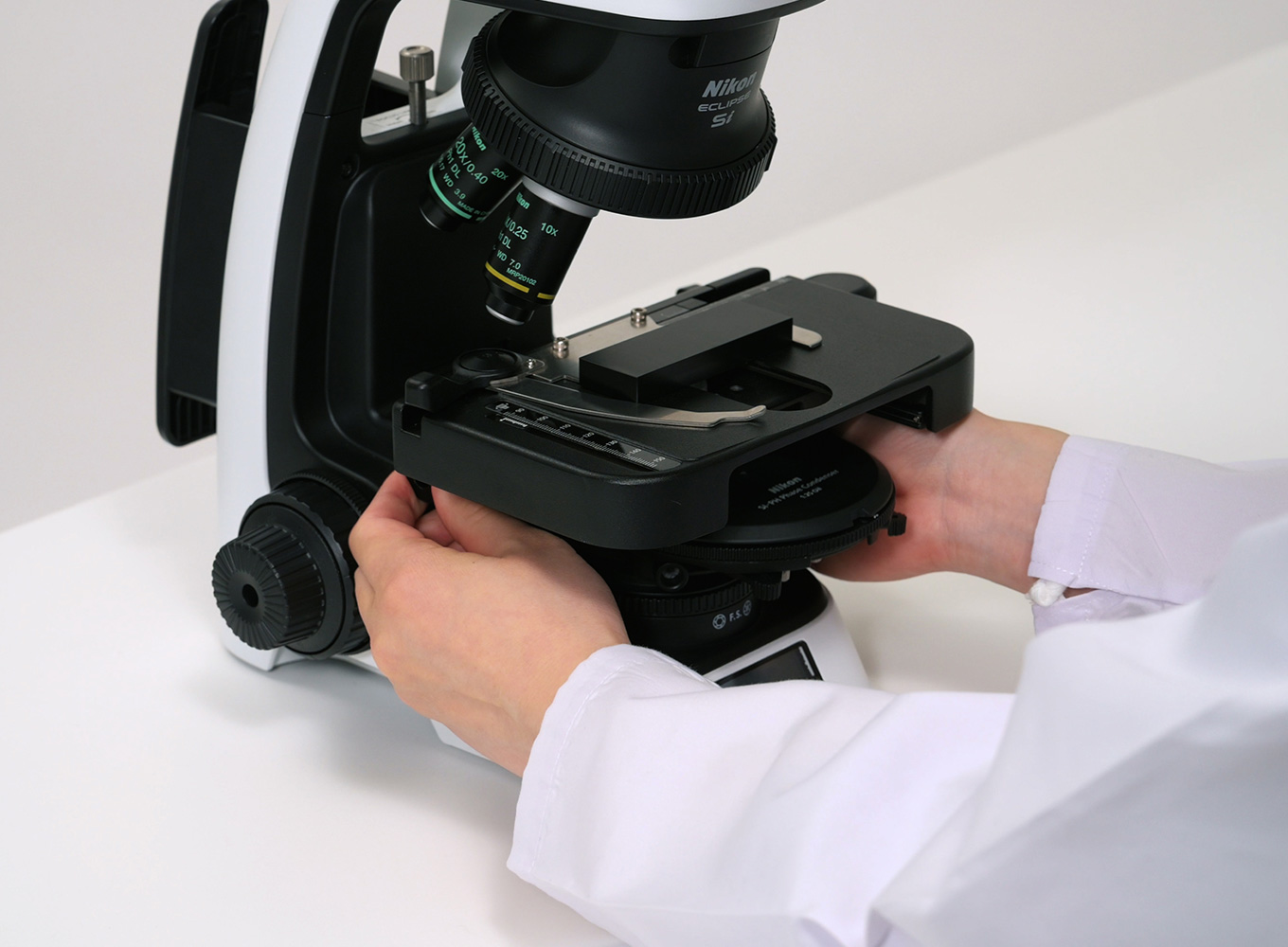

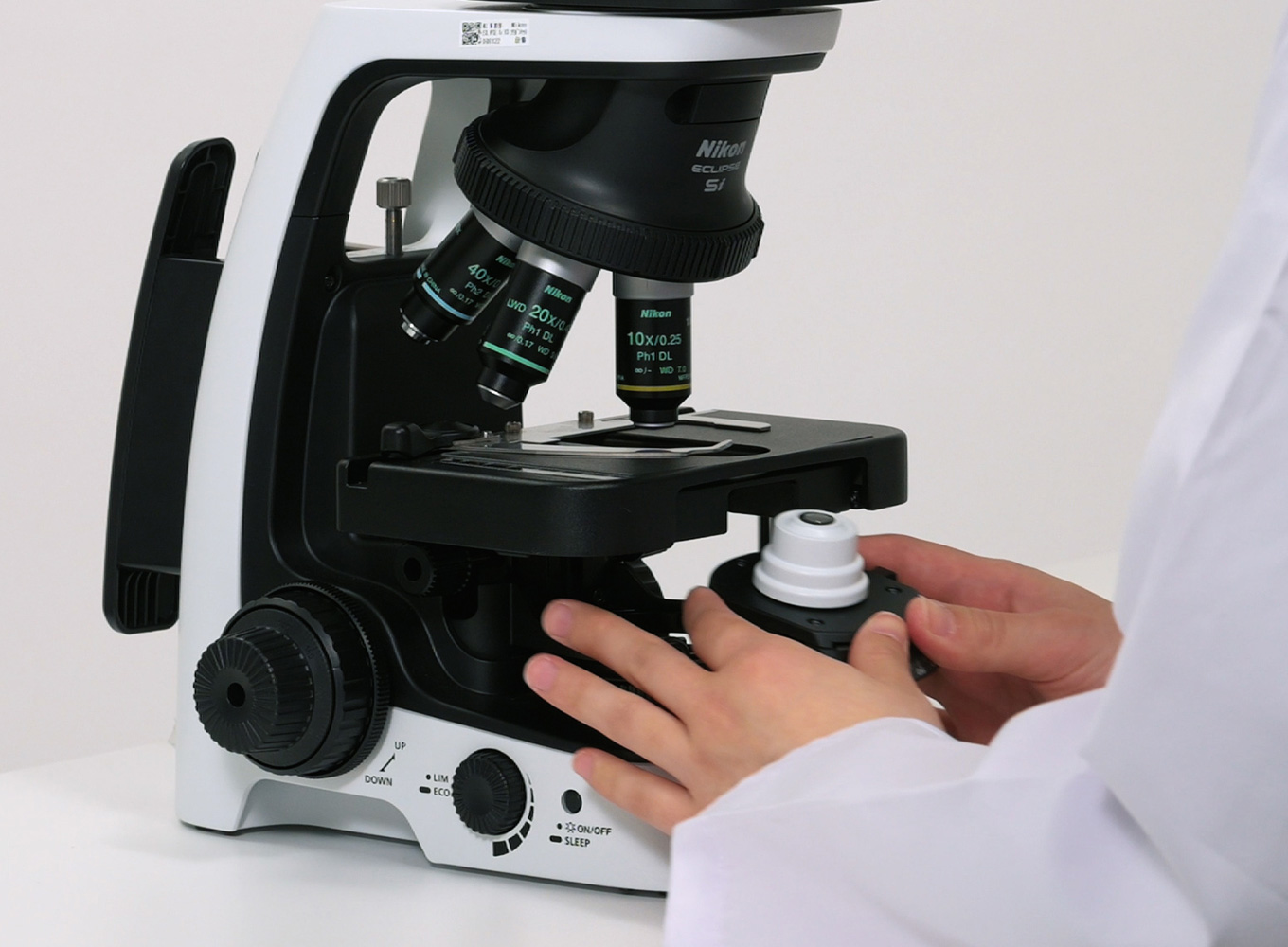

升高载物台,调节透射照明聚光镜垂直旋钮,降下聚光镜并将其取出。
-

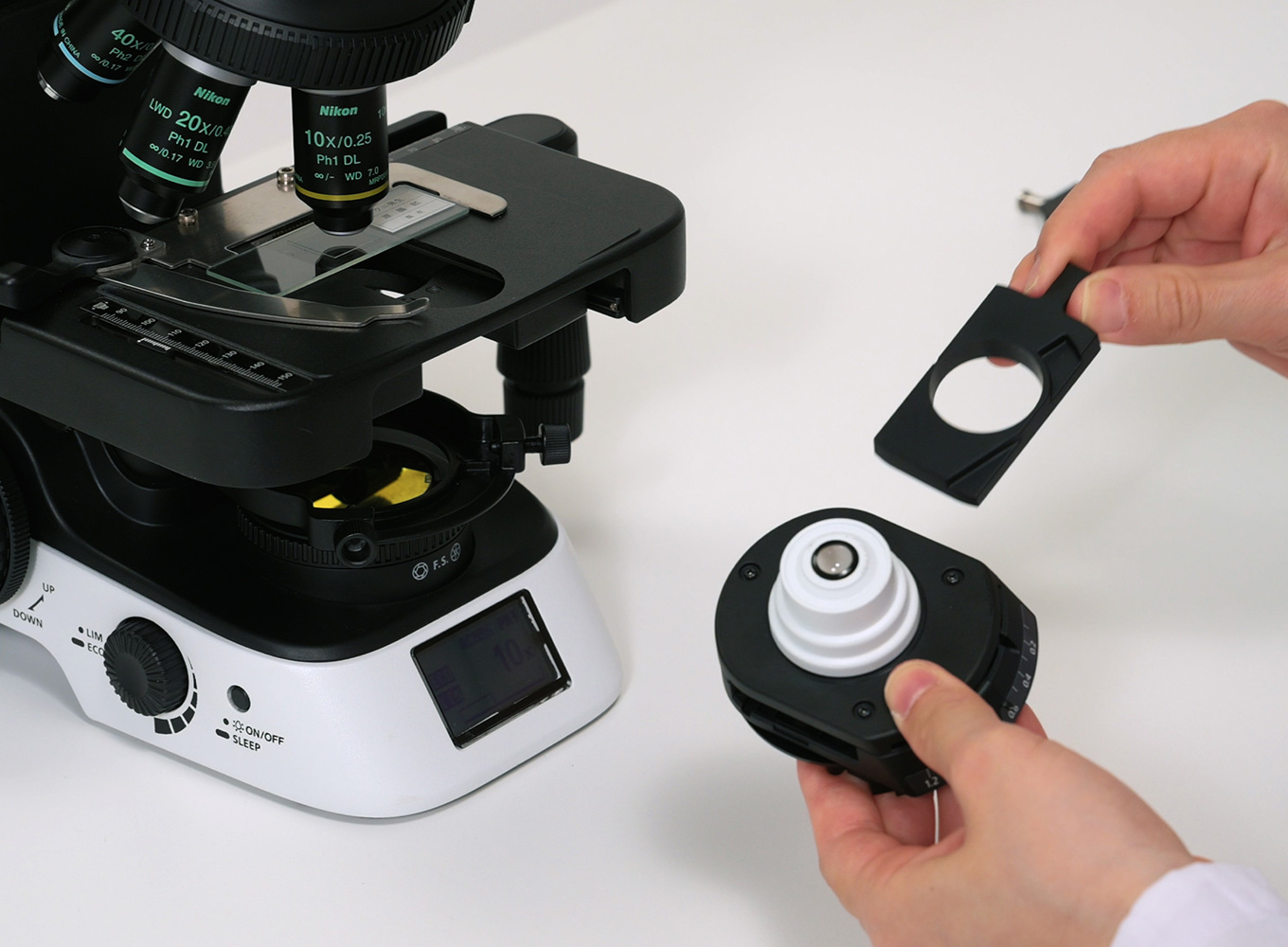

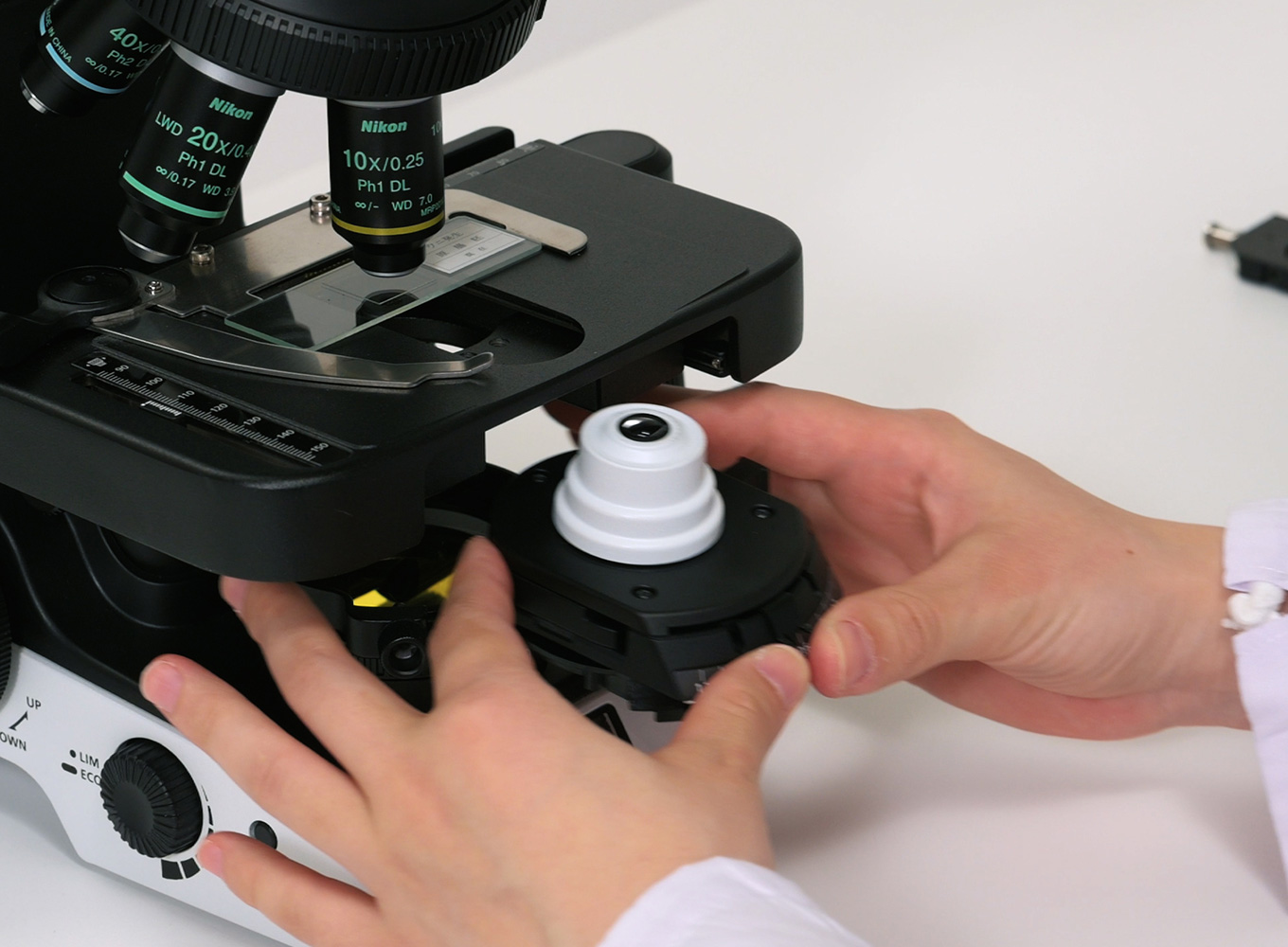

取出聚光镜,拆下虚拟滑块并嵌入相衬用滑块。
-
将透射照明聚光镜装回原位,完全打开透射照明聚光镜的孔径光阑。
-

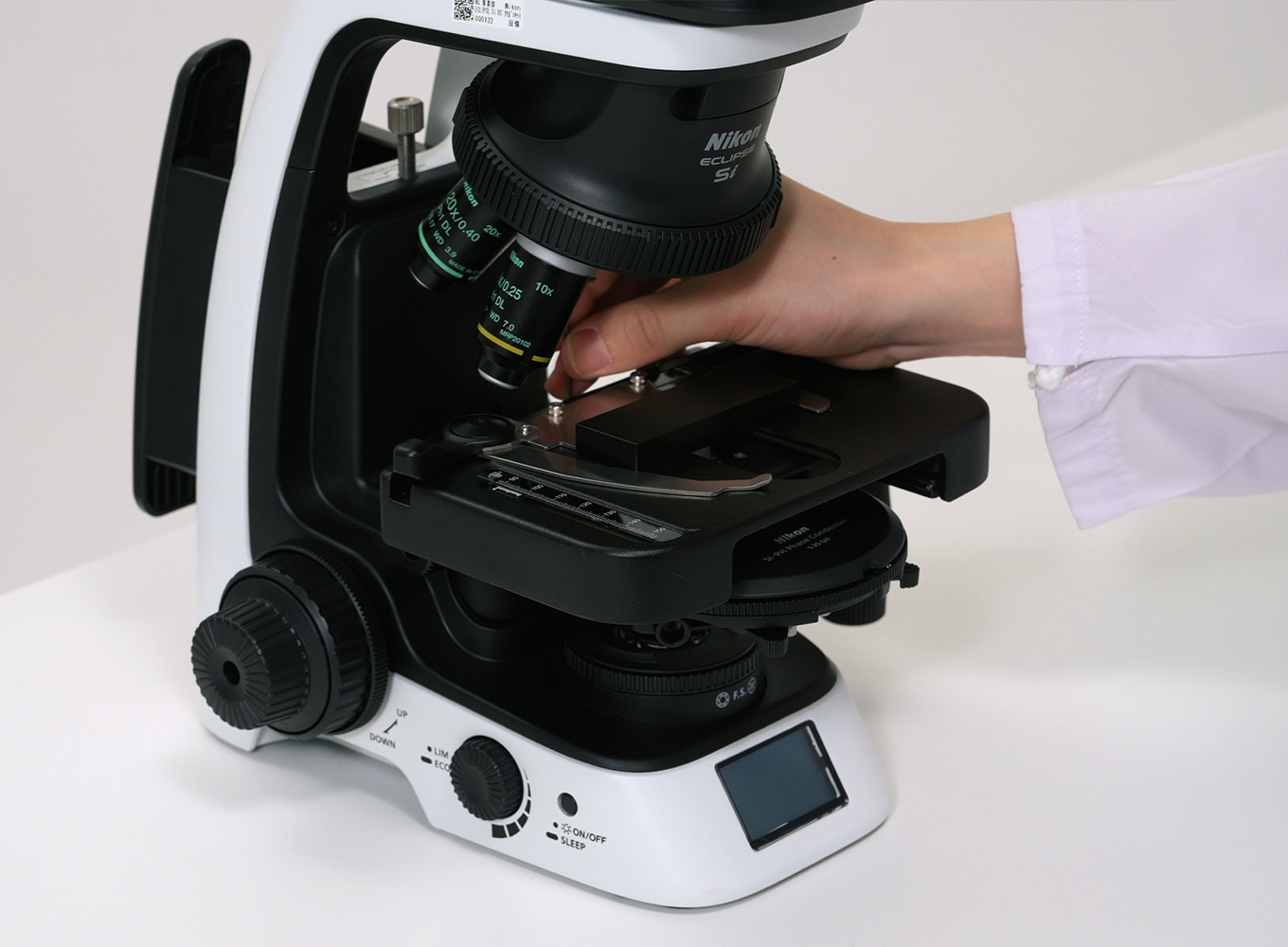

将滑块对准PH1推入,直到听到咔哒的锁紧声。
-
调整视场光圈转盘和透射照明聚光镜垂直调节旋钮,并对焦。
-

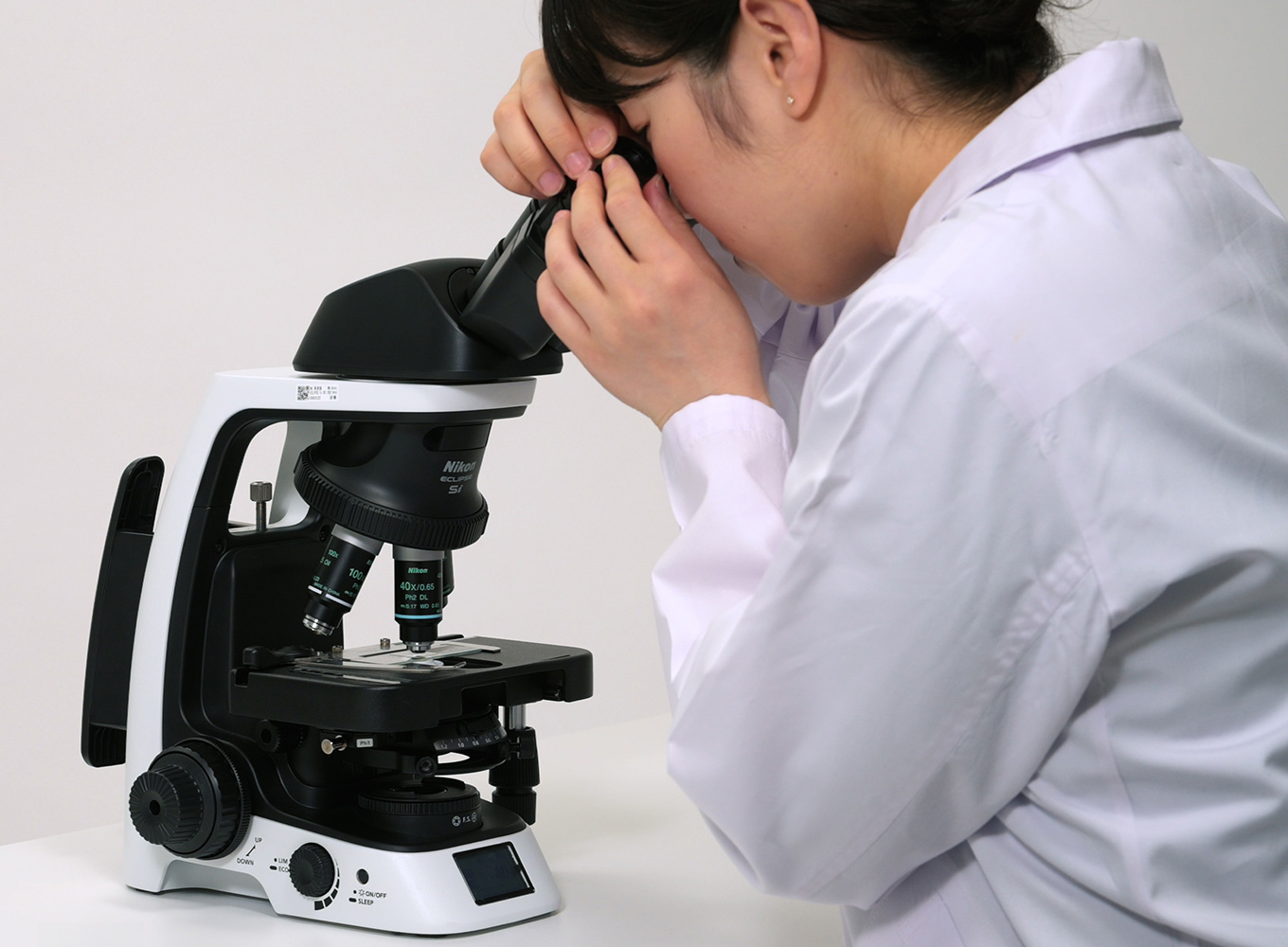

安装定心望远镜进行视野调节,用优势眼进行定心操作。

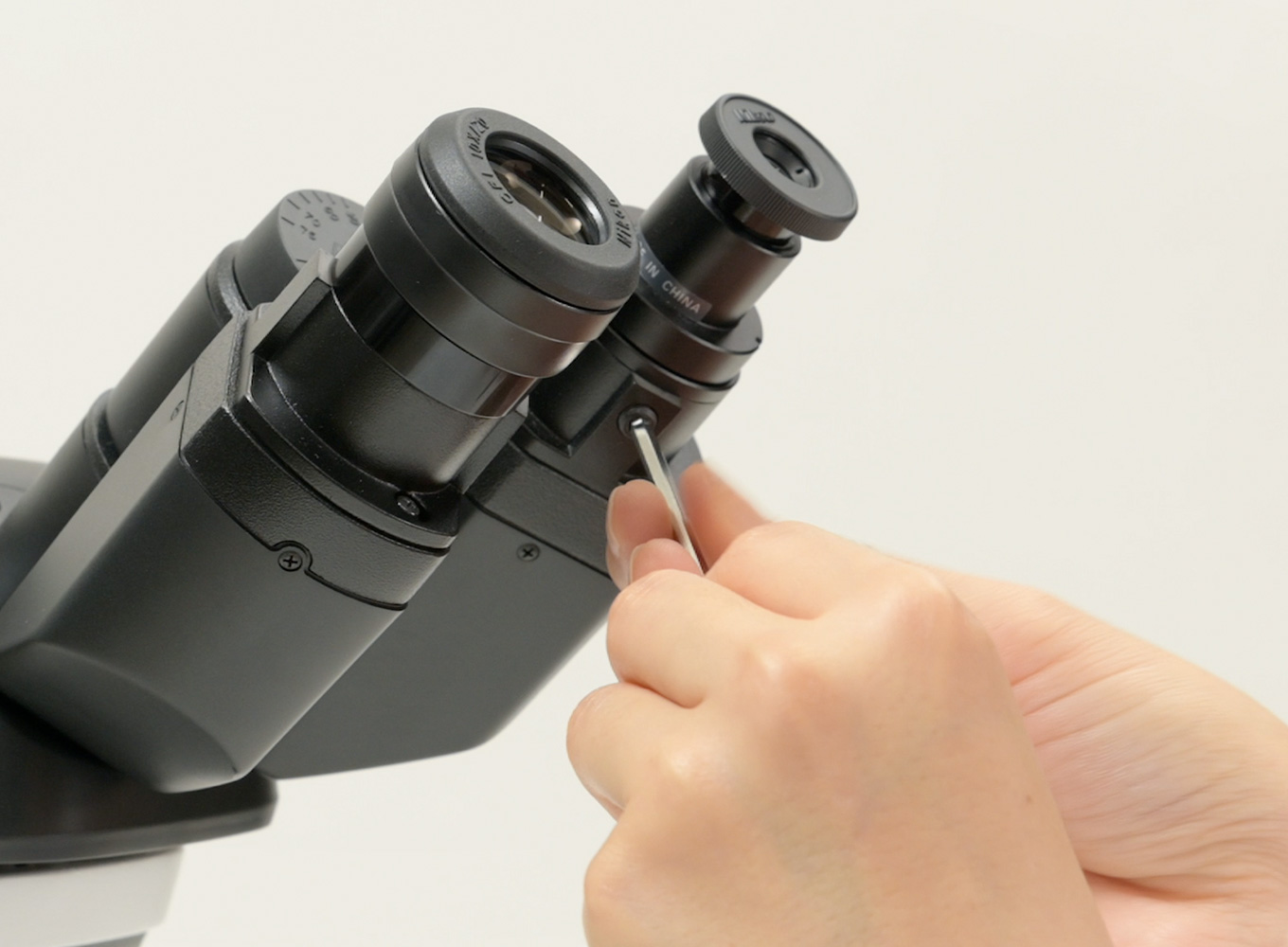

※目镜部位使用树脂安装螺丝,注意不要过拧。
-

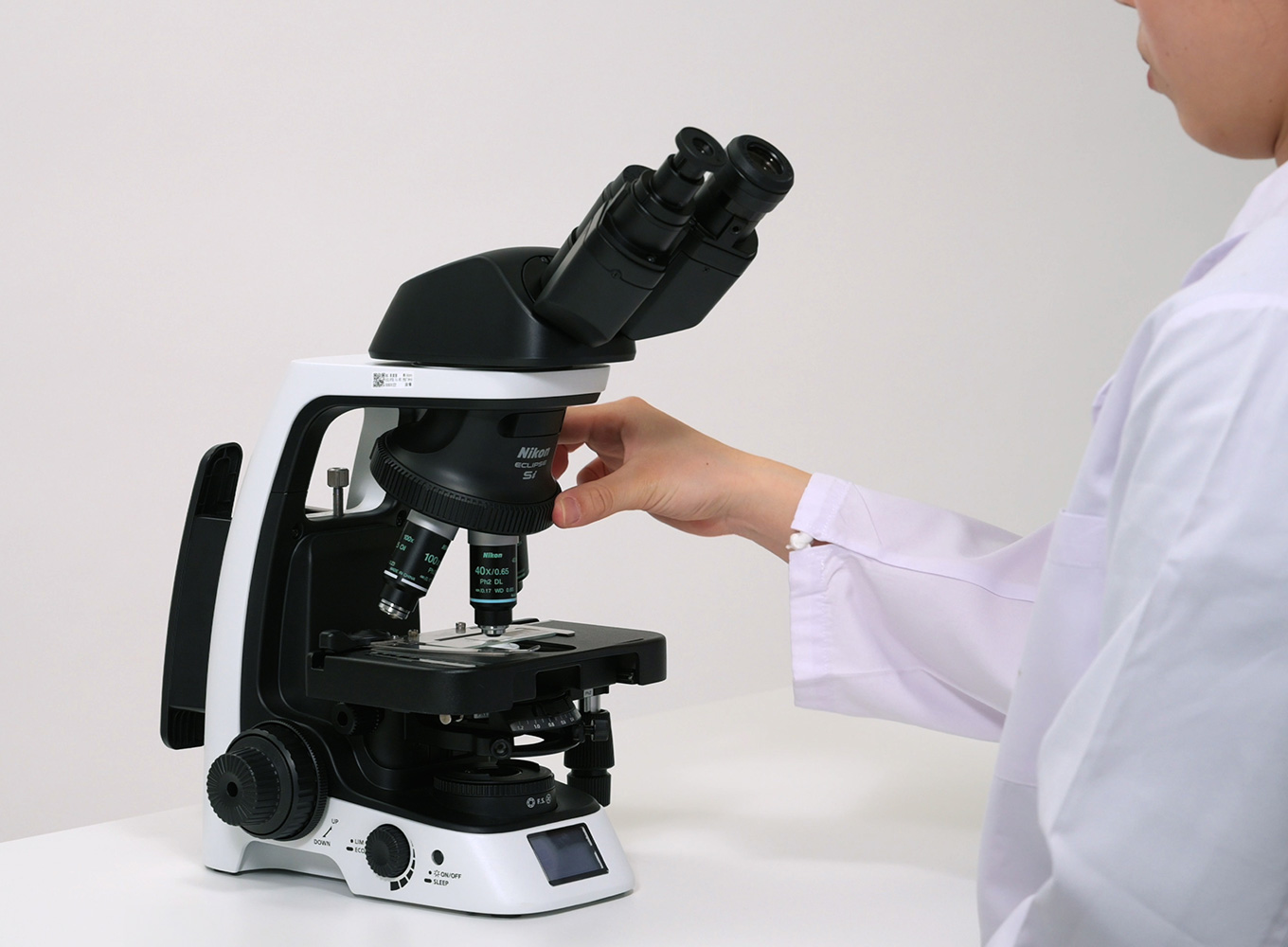

切换到40X的物镜,将滑块对准PH2,再次进行定心操作。
-

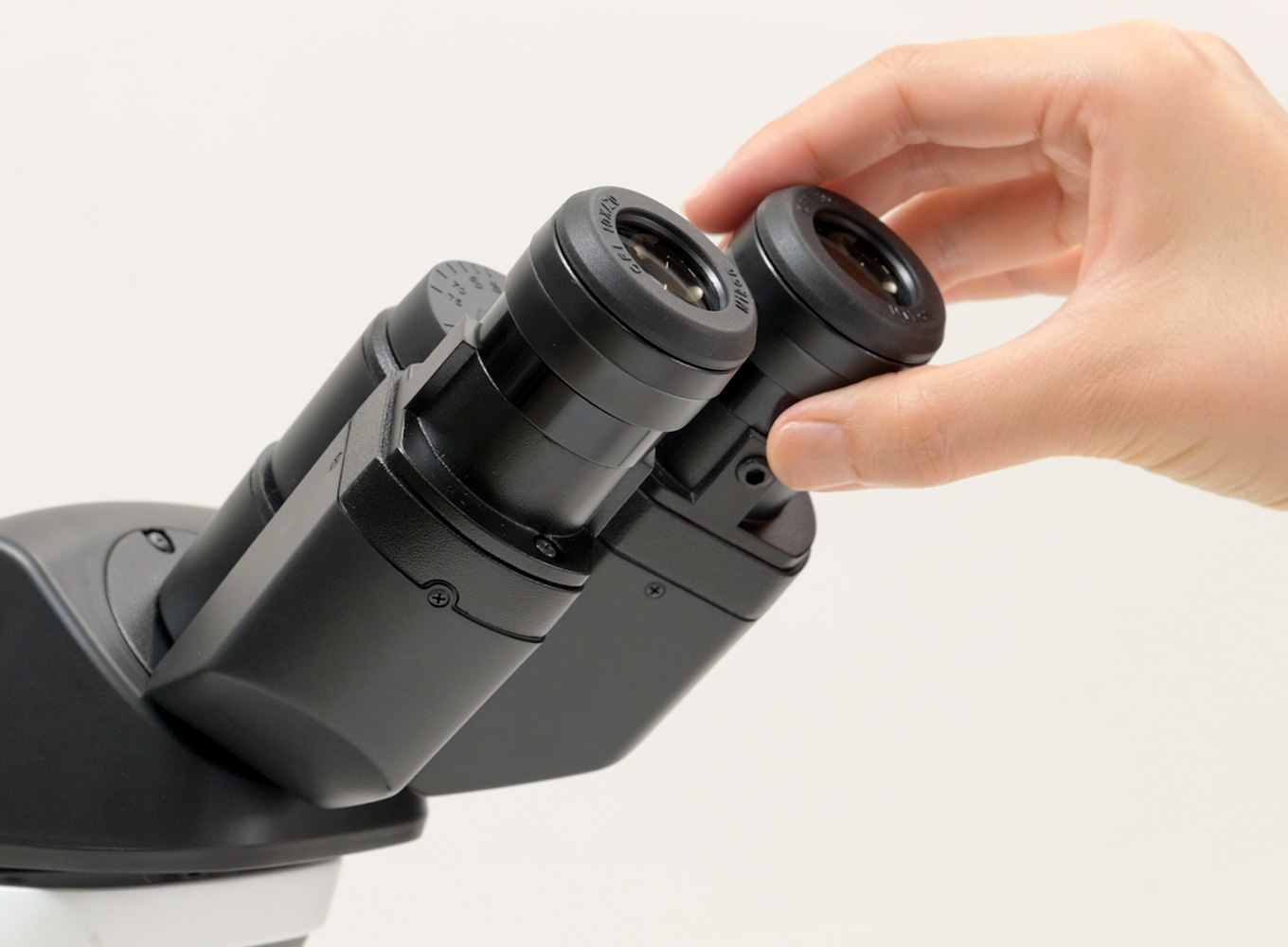

取下定心望远镜,更换为目镜。
切换到10X的物镜,再将滑块对准PH1。
-

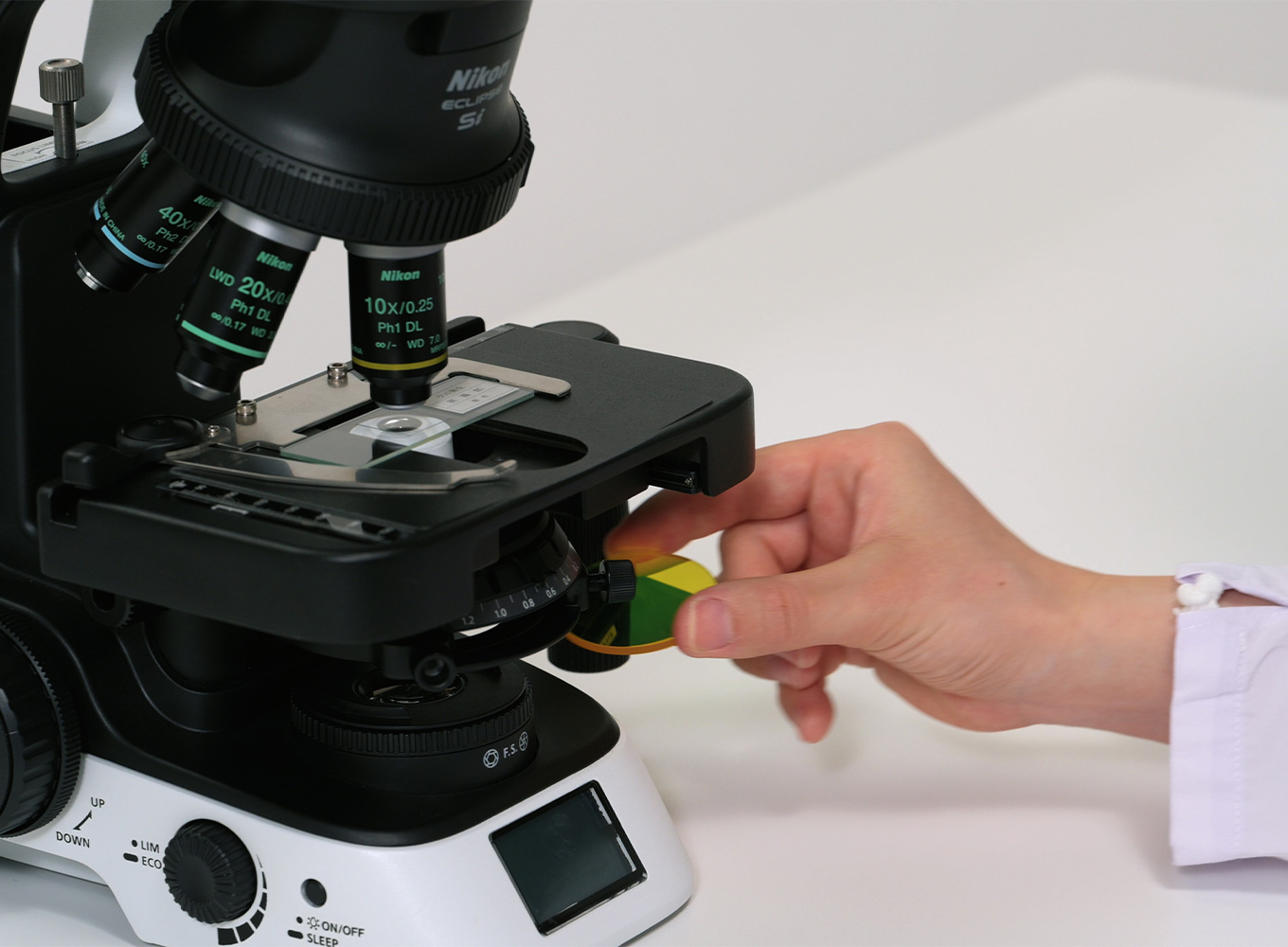

将GIF滤光片安装到场镜部。
-

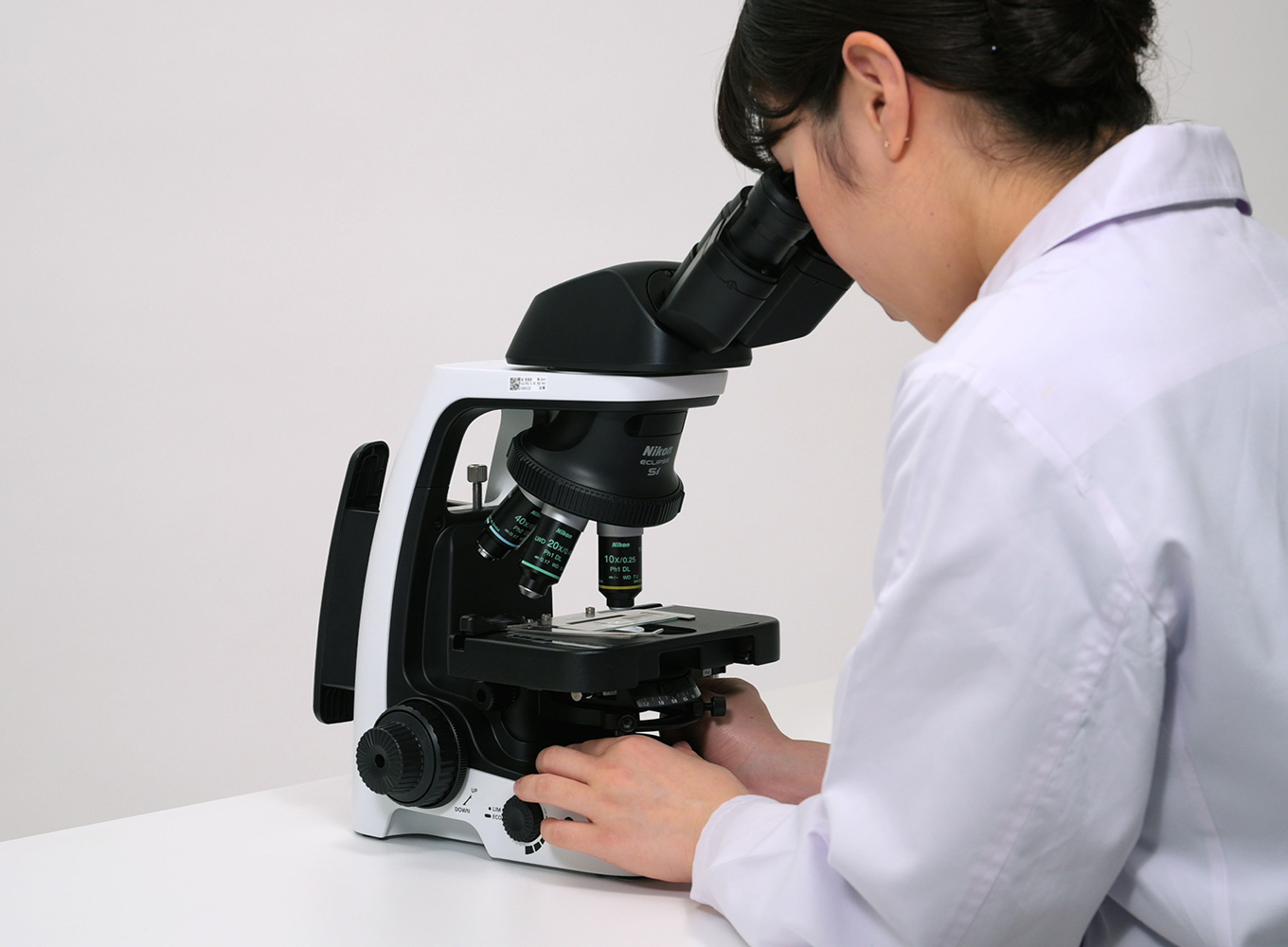

对焦到标本,进行相衬观察。
-
将要详细观察的位置移到视野中心附近,提高物镜倍率进行观察。

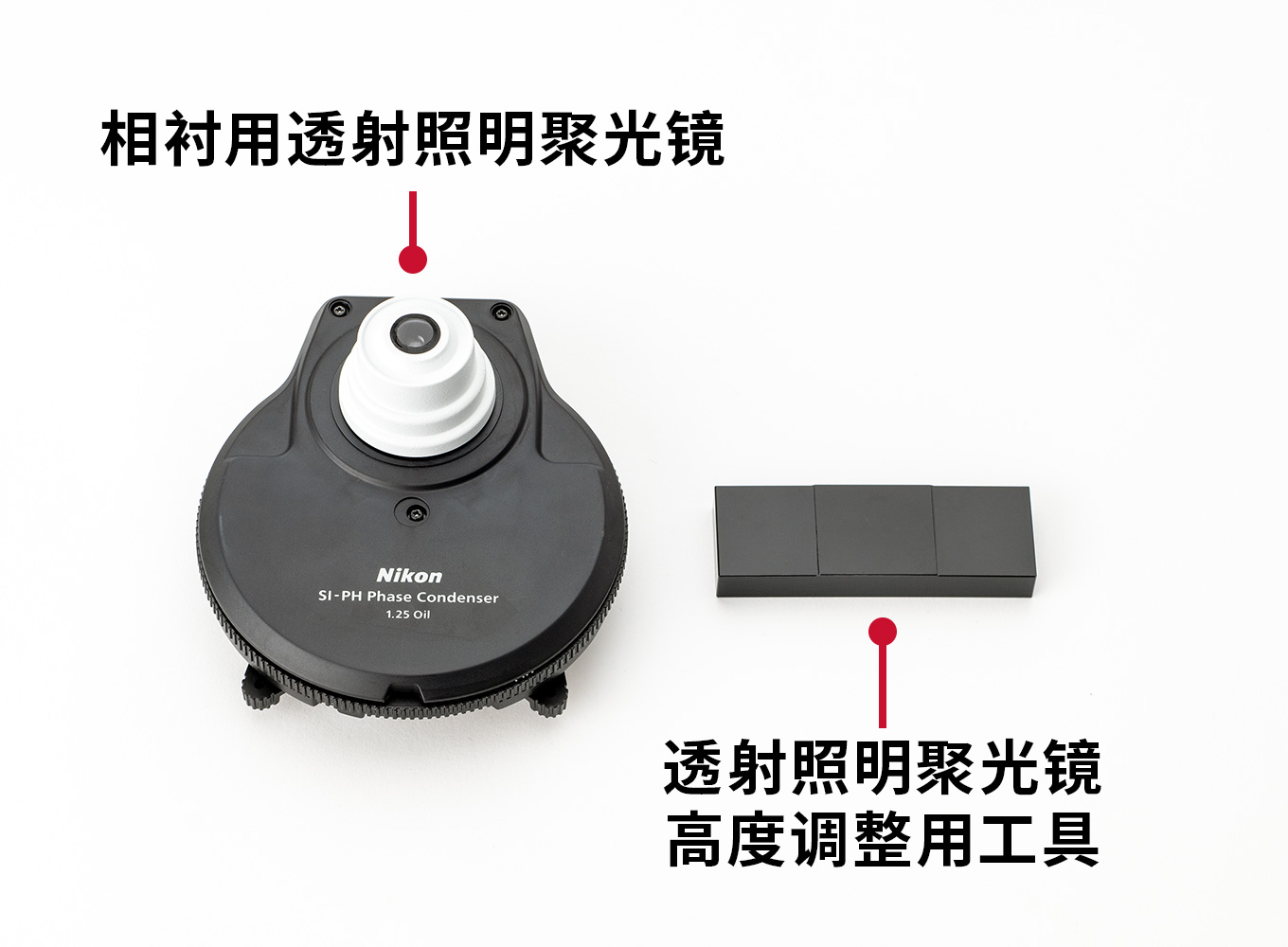

相衬透射照明聚光镜的安装和观察准备
-
要将Si相衬透射照明聚光镜装入ECLIPSE Si时,需要从已安装的透射照明聚光镜上取下内框元件,替换安装为Si相衬透射照明聚光镜。
-
升高载物台,并降下透射照明聚光镜。拧松两侧的透射照明聚光镜定心旋钮,取出透射照明聚光镜。
-

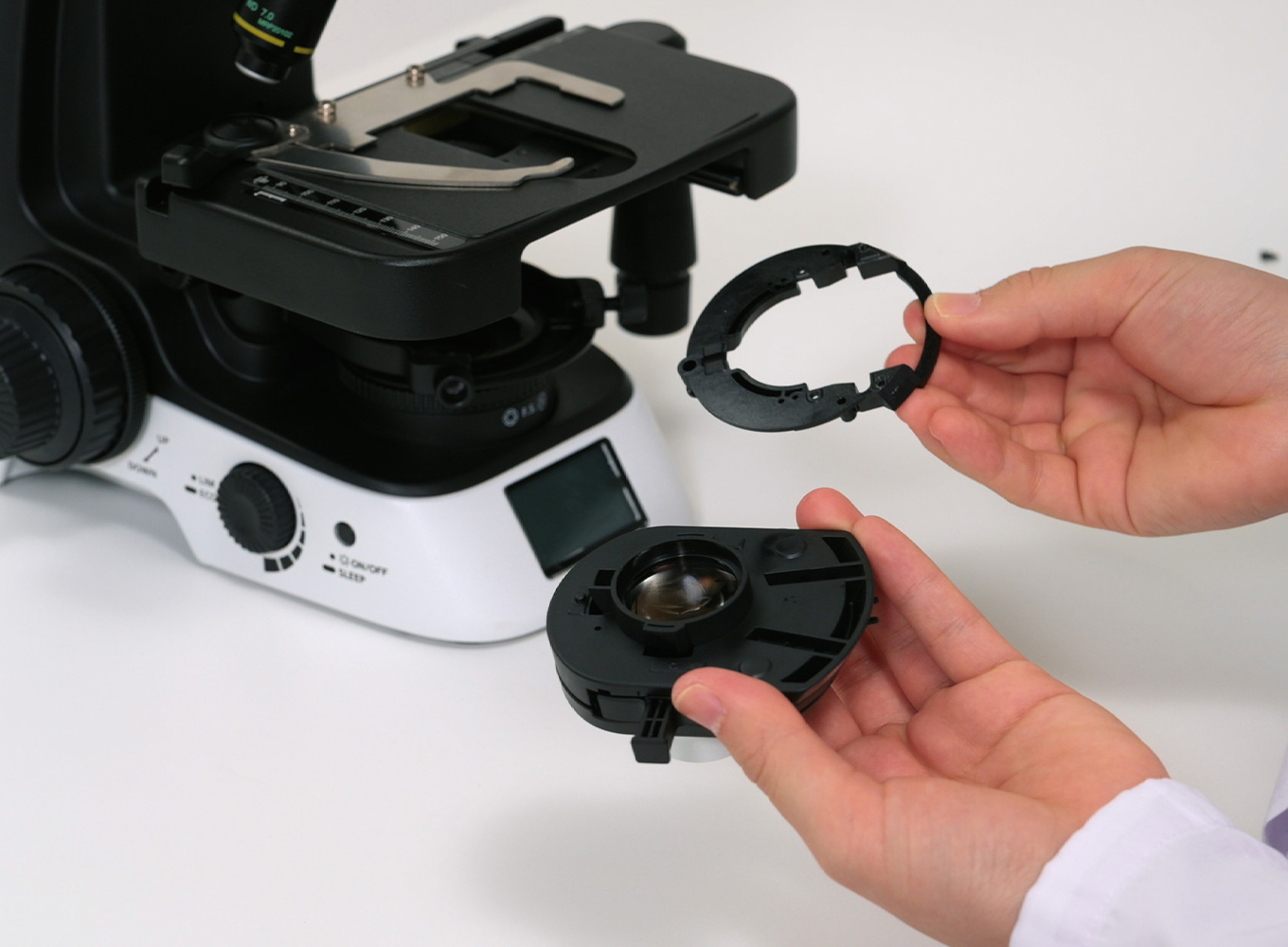

使用ECLIPSE Si附带的六角扳手拆下已拆除的透射照明聚光镜反面的“透射照明聚光镜安装处的内框部分”。
-
使用Si相衬透射照明聚光镜附带的组装螺丝安装“透射照明聚光镜安装处的内框部分”。
-

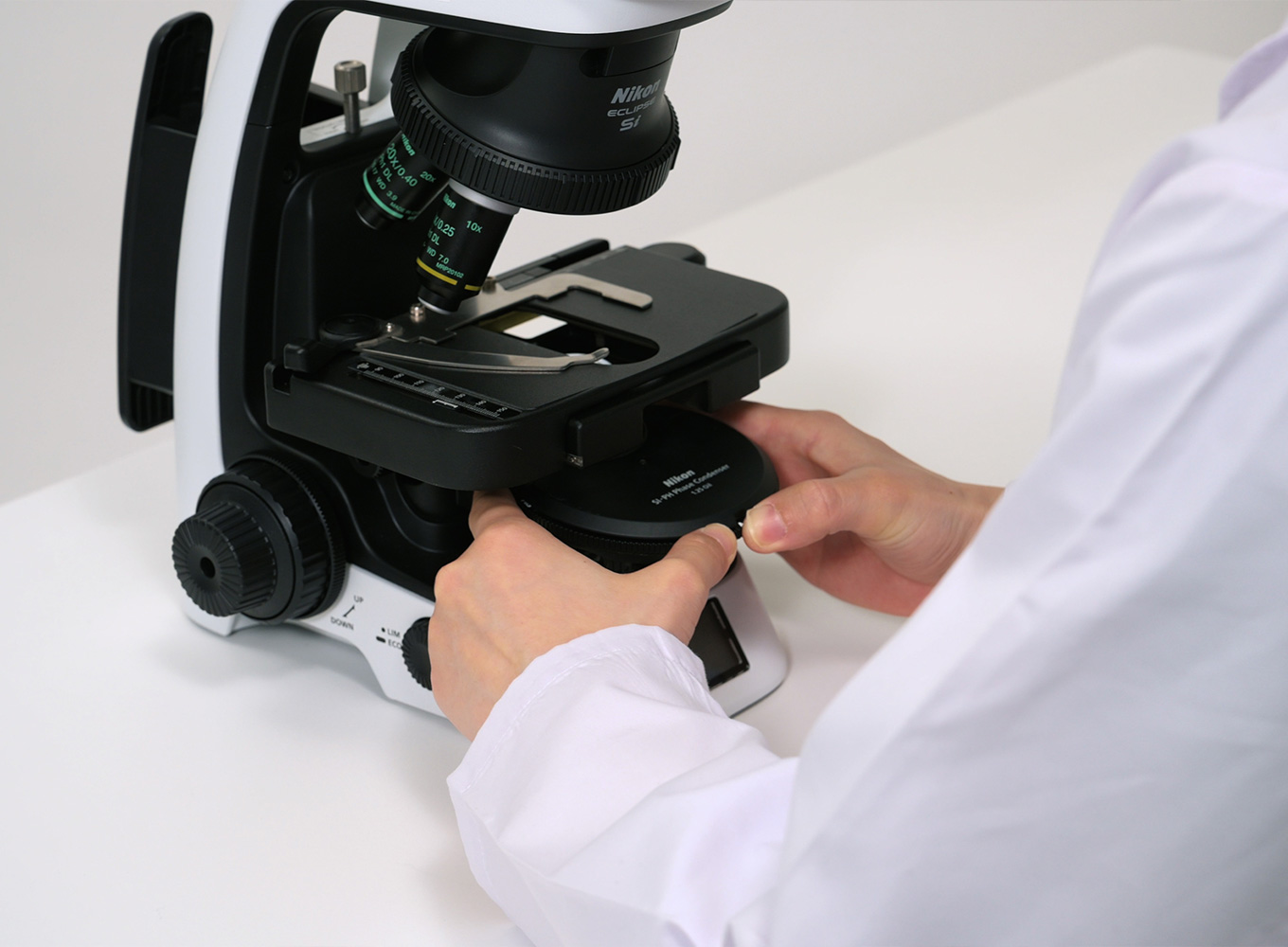

将Si相衬透射照明聚光镜下侧推到支架内侧,同时将Si相衬透射照明聚光镜的前侧插入支架内。
此时,请确认透射照明聚光镜安装部内框部分的突起已嵌入透射照明聚光镜的支架槽中。
-
旋转载物台移动旋钮,将载物台向前移,直至能看到六角高度固定螺丝的位置。使用附带的六角扳手松开高度固定螺丝。
-
将高度调整用工具的凸部按压至嵌入载物台中央的开口部,使用透射照明聚光镜垂直调节旋钮调整Si相衬透射照明聚光镜的高度,使高度调整用工具的底面接触透射照明聚光镜的顶面。
使用相衬透射照明聚光镜进行观察
转动透射照明聚光镜转盘,将位置标示对准[A](中空),然后参考“观察准备”,使用相衬观察专用10X物镜进行对焦。
转动透射照明聚光镜转盘,对准PH1。
-
调整视场光圈转盘和透射照明聚光镜垂直调节旋钮,并对焦。
-
安装定心望远镜,对焦到物镜的相衬环,用优势眼进行环形光圈的定心操作。
※目镜部位使用树脂安装螺丝,注意不要过拧。
-
切换到40X的物镜,将转盘对准PH2,再次进行定心。
-
取下定心望远镜,嵌入目镜,切换到10X的物镜,将转盘对准PH1。
-
将GIF滤光片安装到场镜部。
-
对焦到标本,进行相衬观察。
-
将要详细观察的位置移到视野中心附近,提高物镜倍率进行观察。
