위상차 관찰이란 무엇인가요?
-
위상차 관찰은 투과광을 사용하여 살아있는 세포와 같이 무색투명하고 염색되지 않은 표본을 염색 없이 관찰하는 기술입니다.
-
콘덴서 쪽의 슬롯에 다이어프램 링이 있는 위상차 슬라이더를 삽입합니다. 동일한 PH 코드를 가진 위상차 대물렌즈를 광학 경로에 삽입하면 위상차 관찰을 할 수 있습니다.
위상차 슬라이더를 사용한 관찰
위상차 콘덴서를 사용한 관찰
위상차 관찰 준비
-

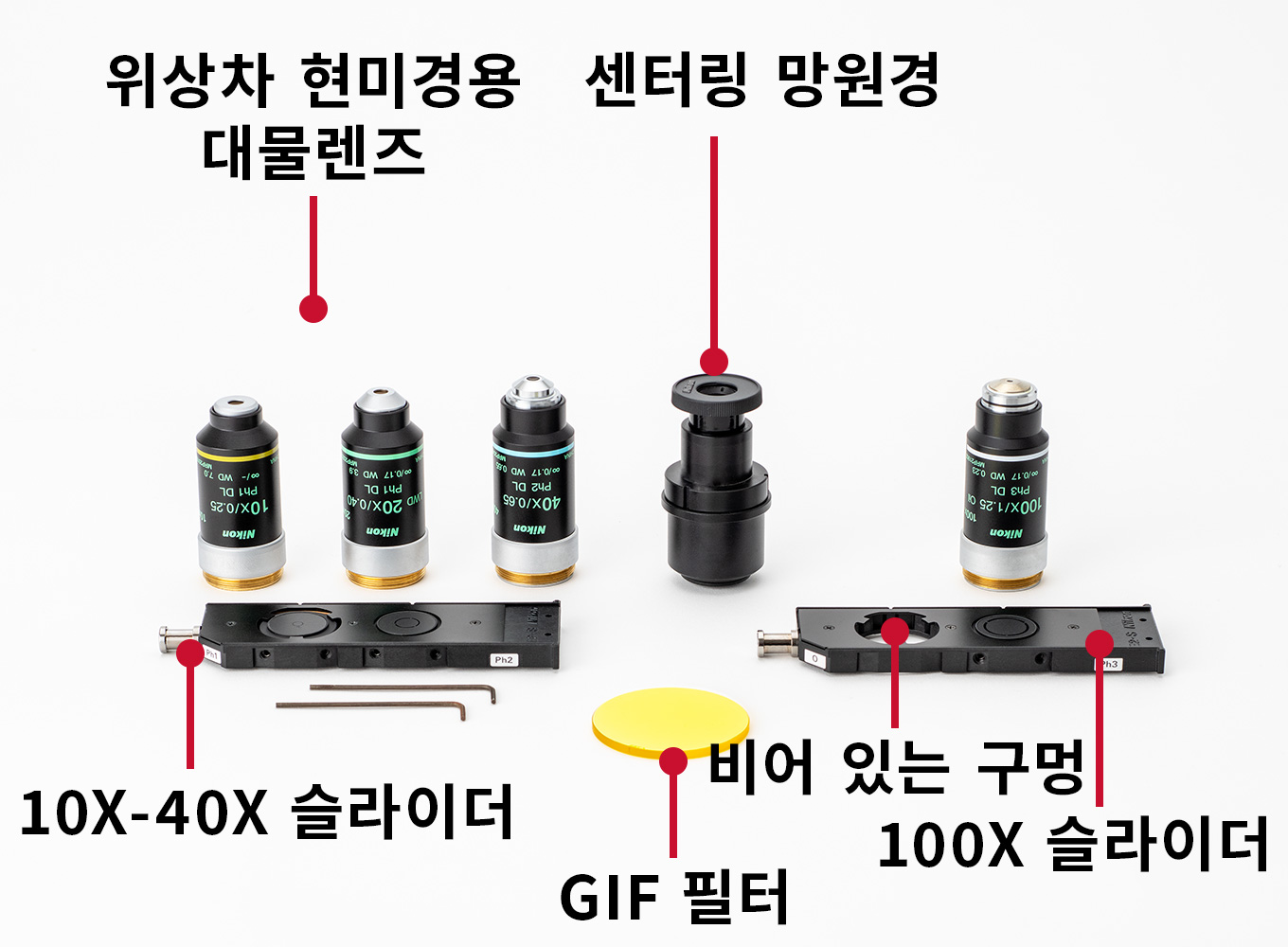

다음 광학 부품을 사용할 수 있는지 확인하세요.
-
10X-40X 슬라이더(위상차용 현미경 슬라이더)
- 이 슬라이더는 10X, 20X 및 40X 위상차 대물렌즈용입니다. 위상차 현미경으로 전환할 때는 콘덴서 슬라이드 슬롯에서 더미 슬라이드를 제거하고 이 슬라이드를 삽입합니다.
-
100X 슬라이더(위상차용 현미경 슬라이더)
- 이 슬라이더는 100배 위상차 대물렌즈용입니다. 빈 구멍이 있으므로 미리 광학 경로에 빈 구멍을 입력하세요. 위상차 현미경으로 전환할 때는 슬라이더를 움직여 광학 경로의 위치에 삽입합니다.
-
위상차 현미경용 대물렌즈(PH 대물렌즈)
- 리볼버에 렌즈를 부착할 때 대물렌즈의 PH 코드가 슬라이더의 PH 코드와 일치하는지 확인합니다.
해당 위상차 슬라이더와 대물렌즈에 대한 표
| 위상차 슬라이더 |
대물렌즈 |
| PH 코드 |
대물 NA |
| 10X-40X |
PH1 |
0.25〜0.5 |
| PH2 |
0.55〜8.5 |
| 100X |
PH3 |
0.9〜1.4 |
-
GIF 필터
- 위상차 검경 시 필드 렌즈부에 장착하면 위상차 상의 대비가 향상됩니다.
-
센터링 망원경
- 다이어프램 링의 위치를 조정하는 데 사용됩니다.
위상차를 이용하여 관찰하기
-
위상차 관찰을 위해 10X 대물렌즈로 초점을 맞추고 "관찰 준비"를 참조하세요.
-
스테이지를 올리고 콘덴서 수직 이동 노브를 조정하여 콘덴서를 내리고 콘덴서를 제거합니다.
-

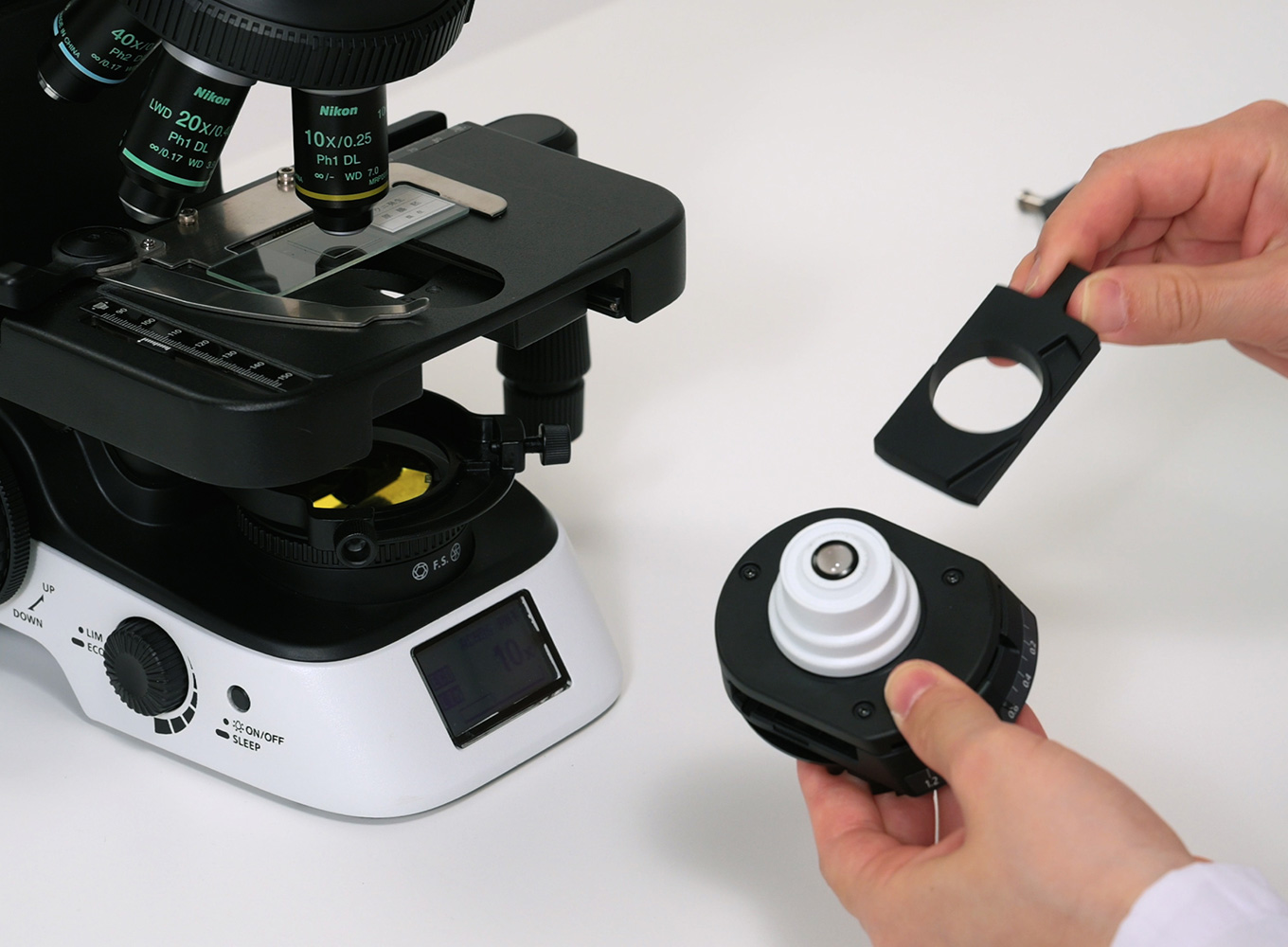

꺼낸 콘덴서에서 더미 슬라이더를 제거하고 위상차 현미경용 슬라이더를 삽입합니다.
-
콘덴서를 원래 위치로 되돌리고 콘덴서 조리개 다이어프램 레버를 완전히 엽니다.
-
슬라이더를 PH1로 조정한 다음 딸깍 소리가 날 때까지 슬라이더를 밉니다.
-
필드 다이어프램을 조정하려면 커패시터 수직 이동 노브를 돌려 초점을 맞춥니다.
-

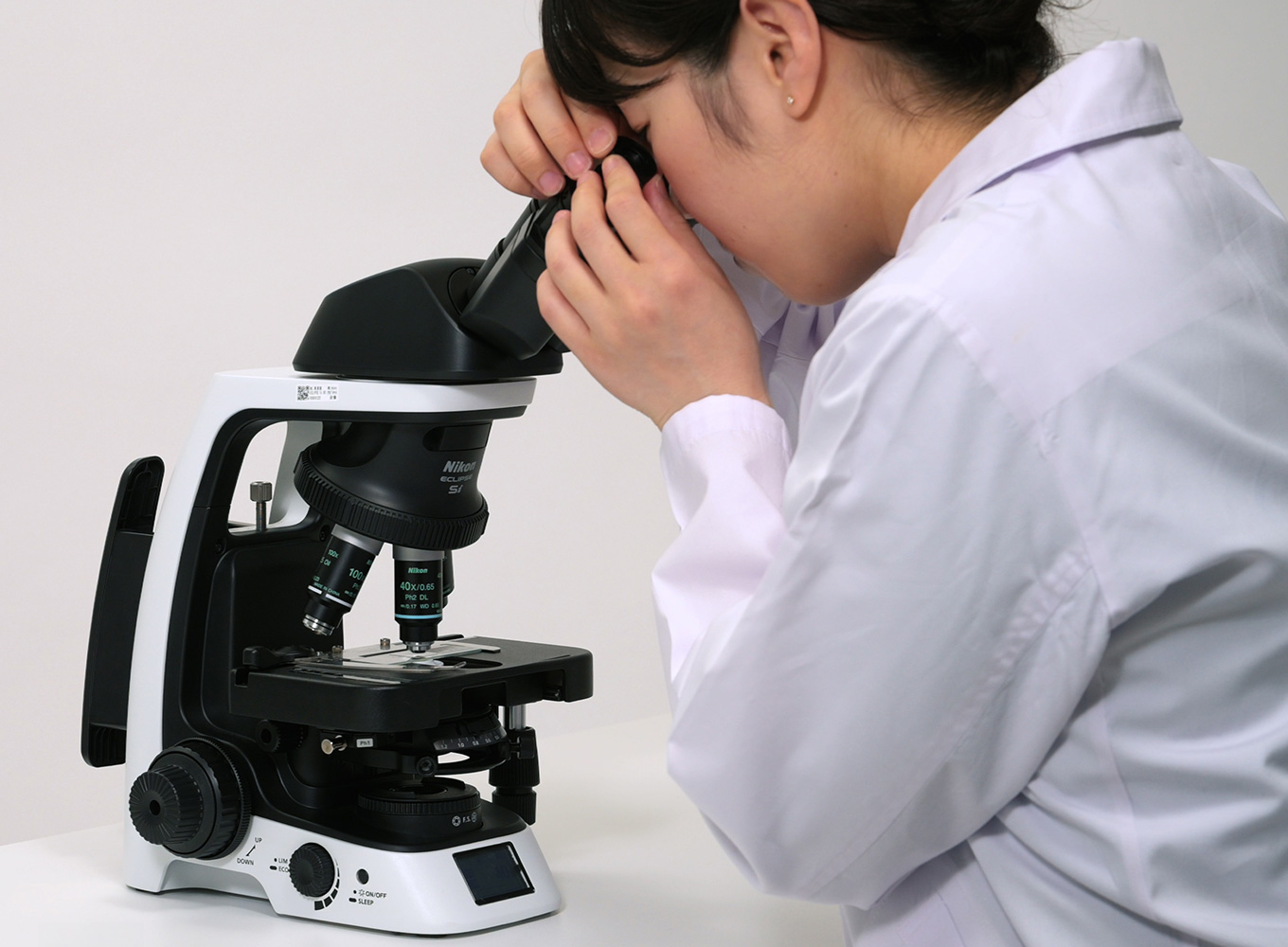

센터링 망원경을 부착하고 시야를 조정한 다음 주로 사용하는 눈으로 현미경의 중심을 잡습니다.

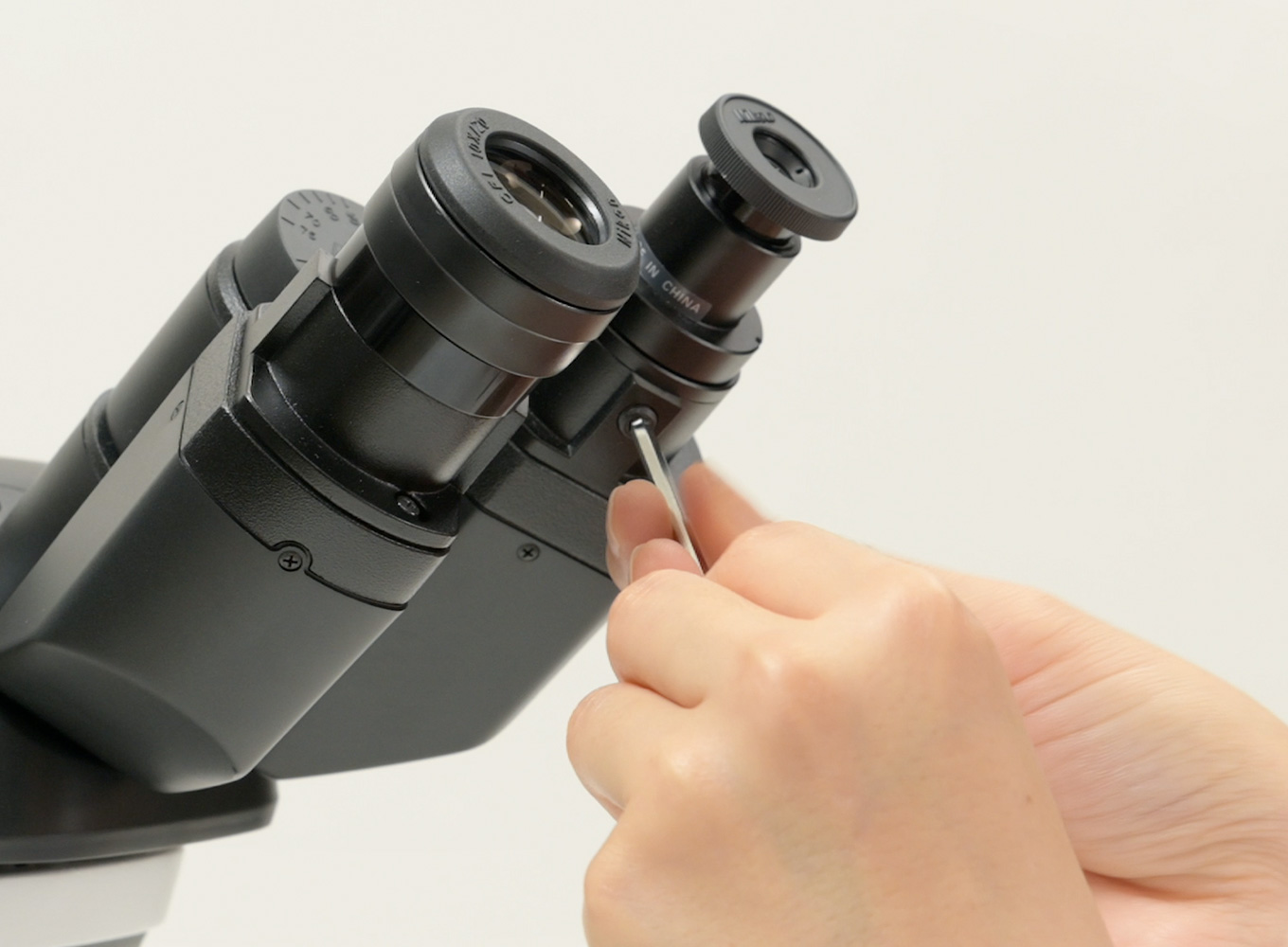

* 아이피스 렌즈 섹션 설정 나사는 수지로 만들어져 있습니다. 너무 세게 조이지 않도록 주의하세요.
-

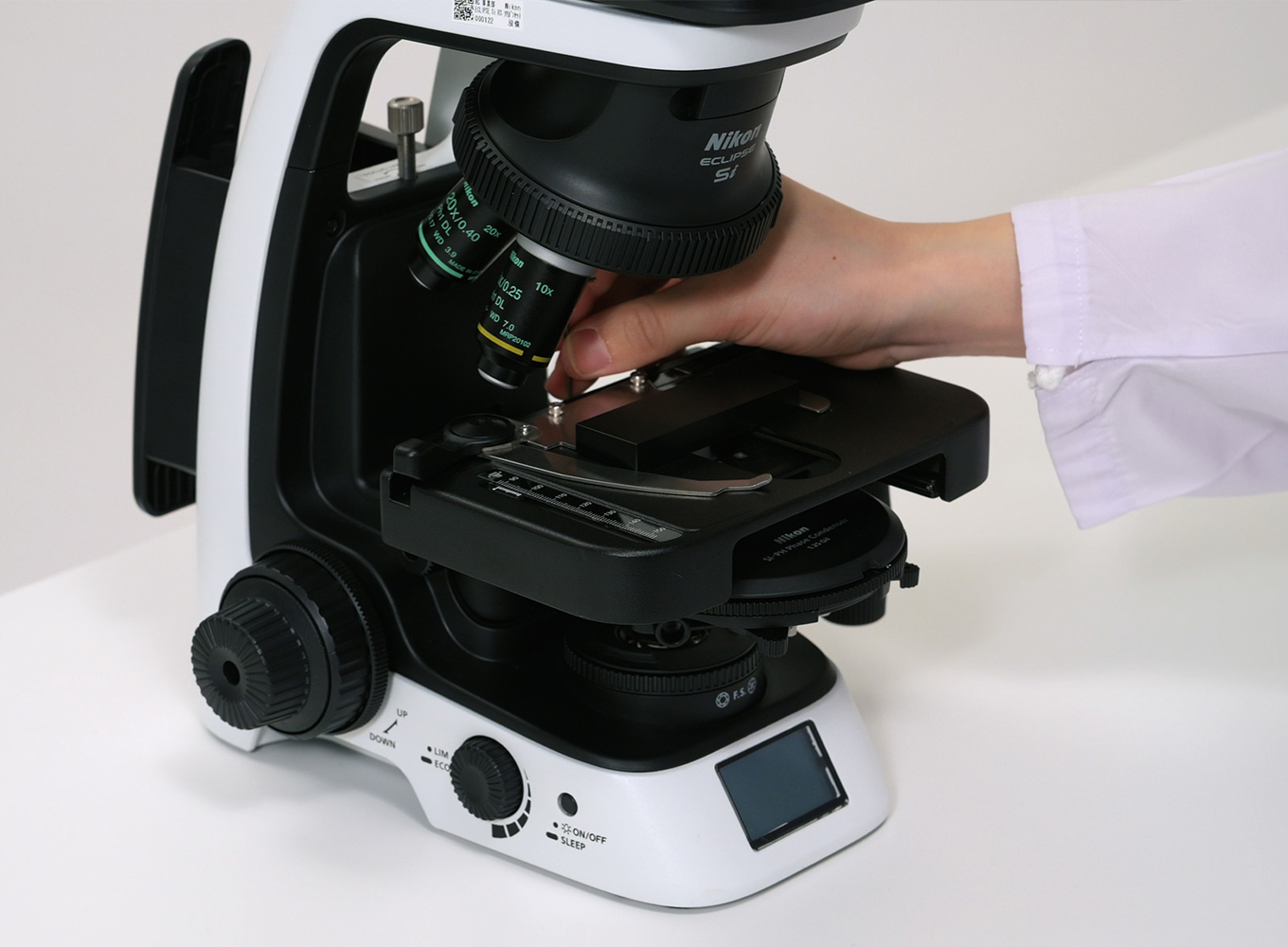

40X 대물렌즈로 전환하고 슬라이더를 PH2로 조정한 다음 다시 센터링을 수행합니다.
-

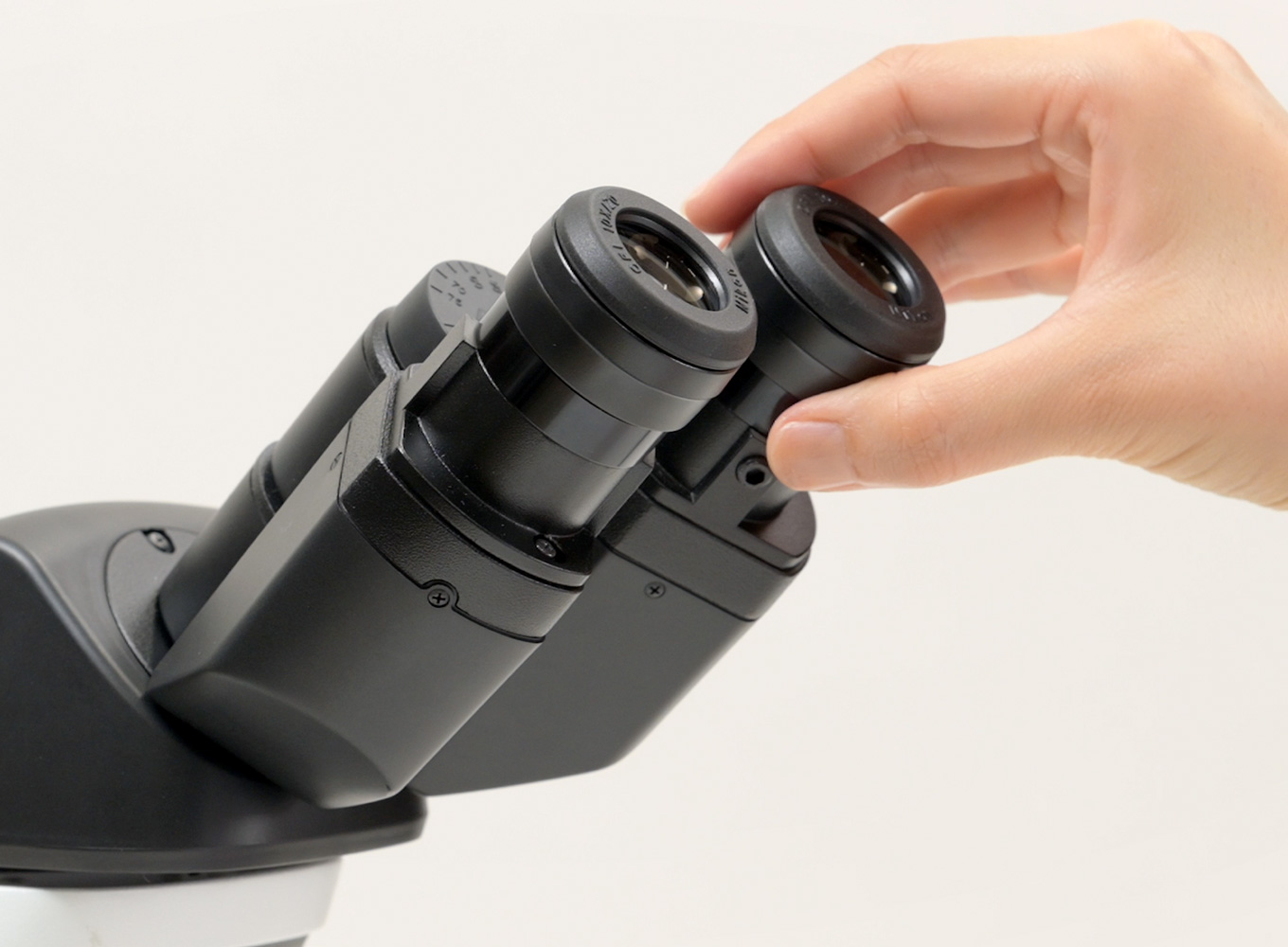

센터링 망원경을 제거하고 접안 렌즈로 교체합니다.
10배율 대물렌즈로 전환하고 슬라이더를 PH1로 조정합니다.
-

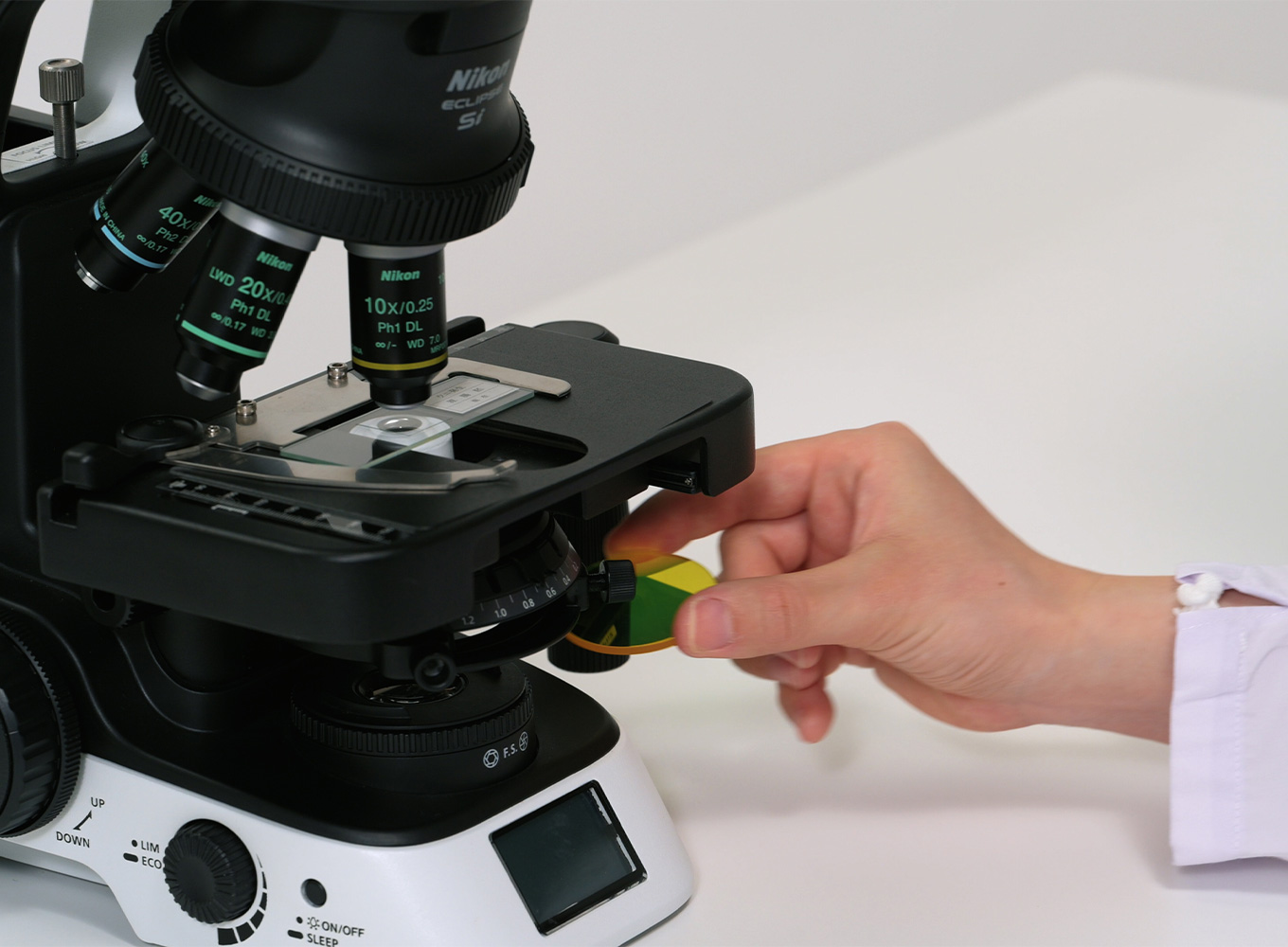

필드 렌즈 섹션에 GIF 필터를 첨부합니다.
-

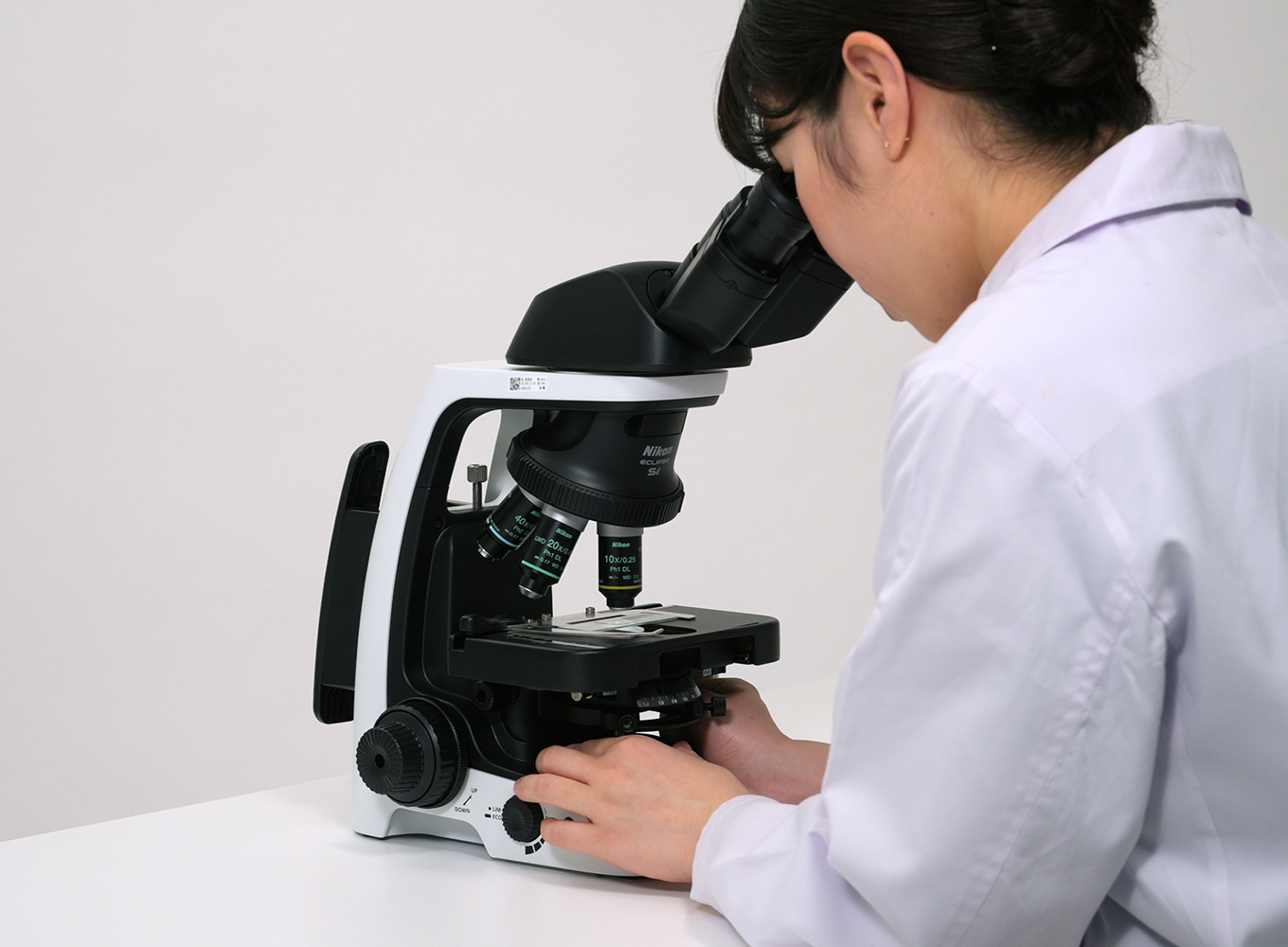

표본에 초점을 맞추고 위상차 관찰을 진행합니다.
-
자세히 관찰하고 싶은 부분을 시야의 중심 부근으로 이동하고
대물렌즈의 배율을 높여서 관찰합니다.

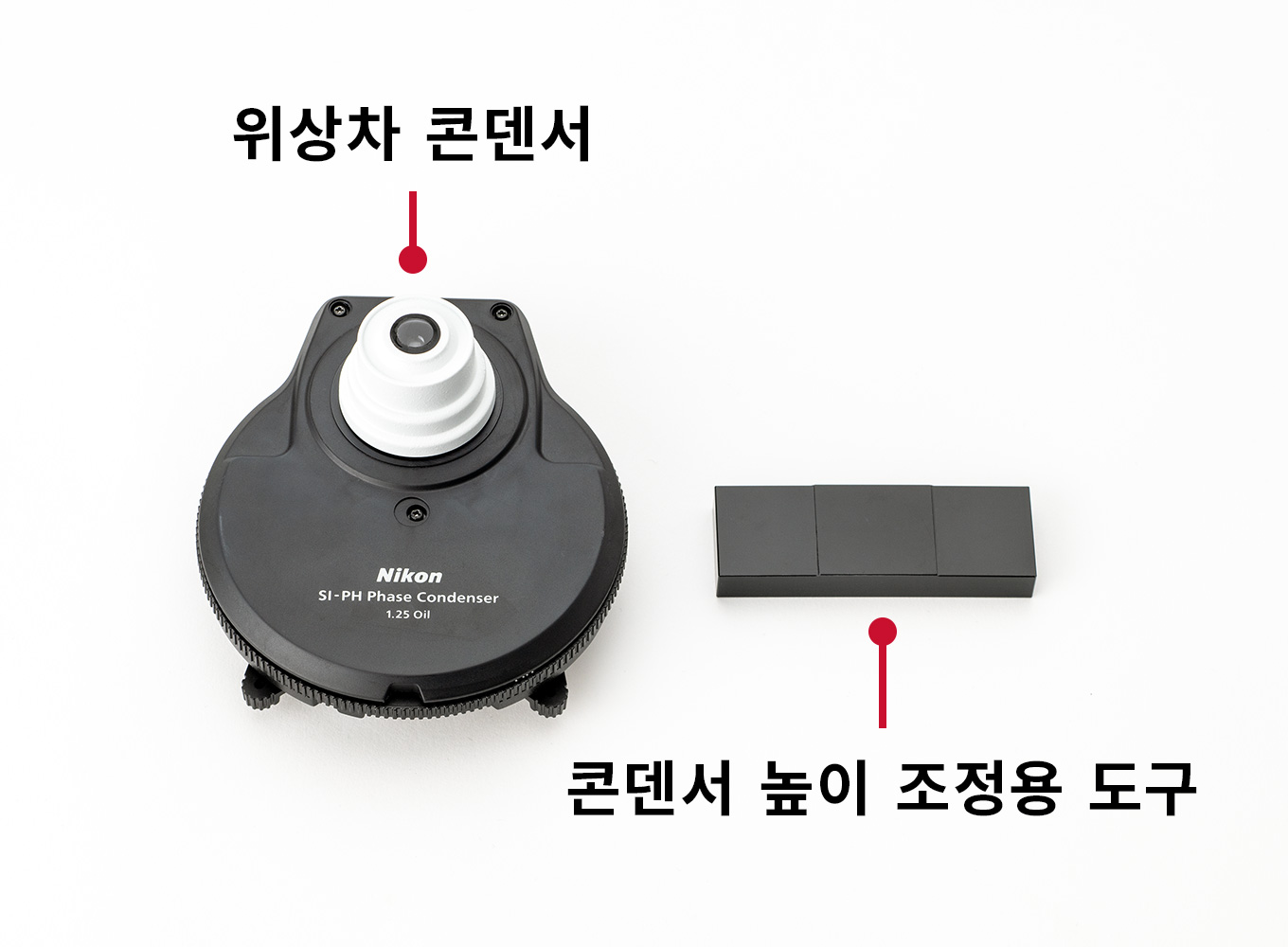

위상차 콘덴서 부착 및 관찰 준비
-
Si 위상차 콘덴서를 ECLIPSE Si에 통합하려면 기존 내장 콘덴서에서 내부 프레임 구성 요소를 제거하고 Si 위상차 콘덴서로 교체해야 합니다.
-

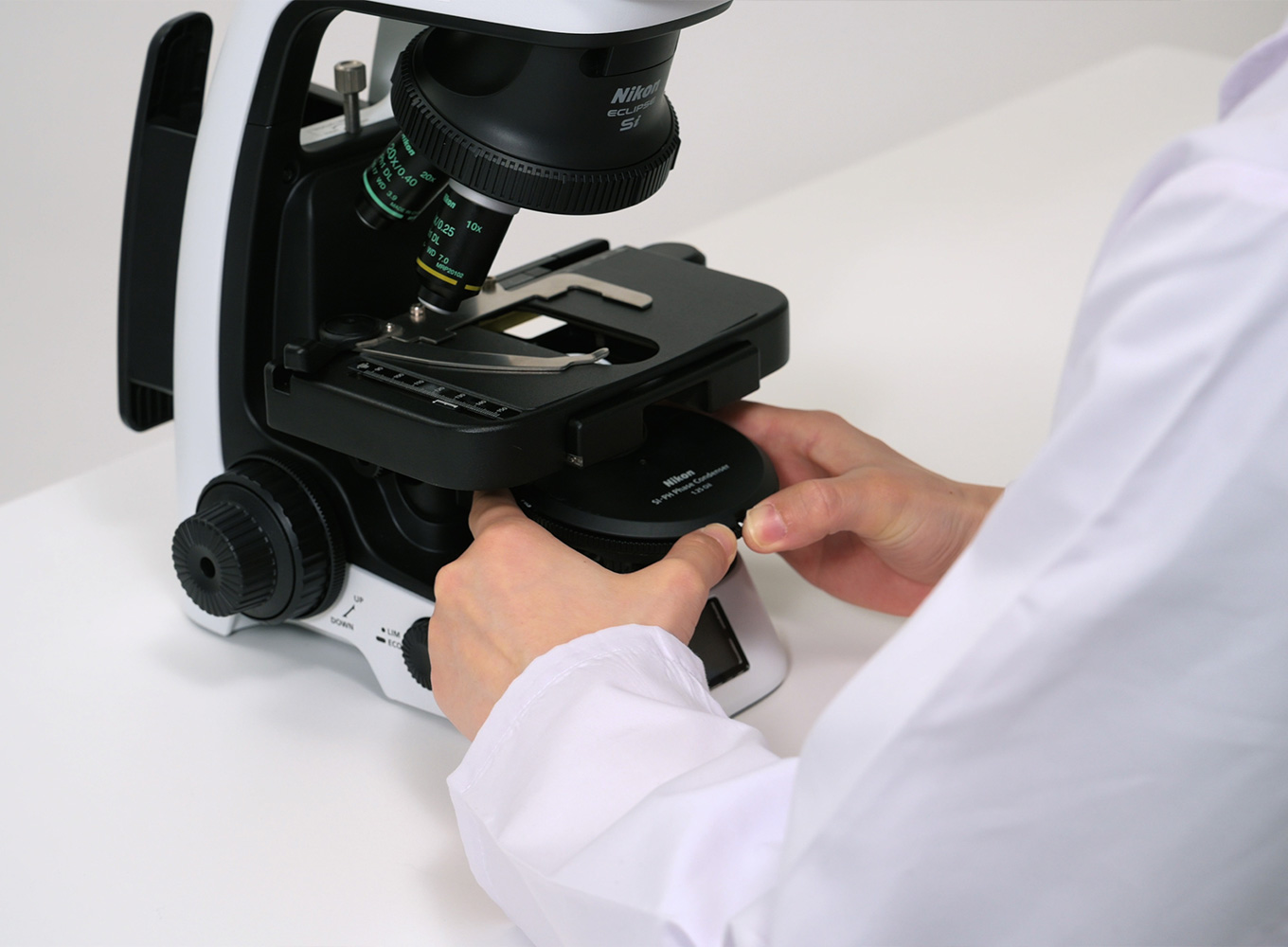

스테이지를 올리고 콘덴서를 내립니다. 양쪽의 콘덴서 중앙 노브를 풀고 콘덴서를 분리합니다.
-

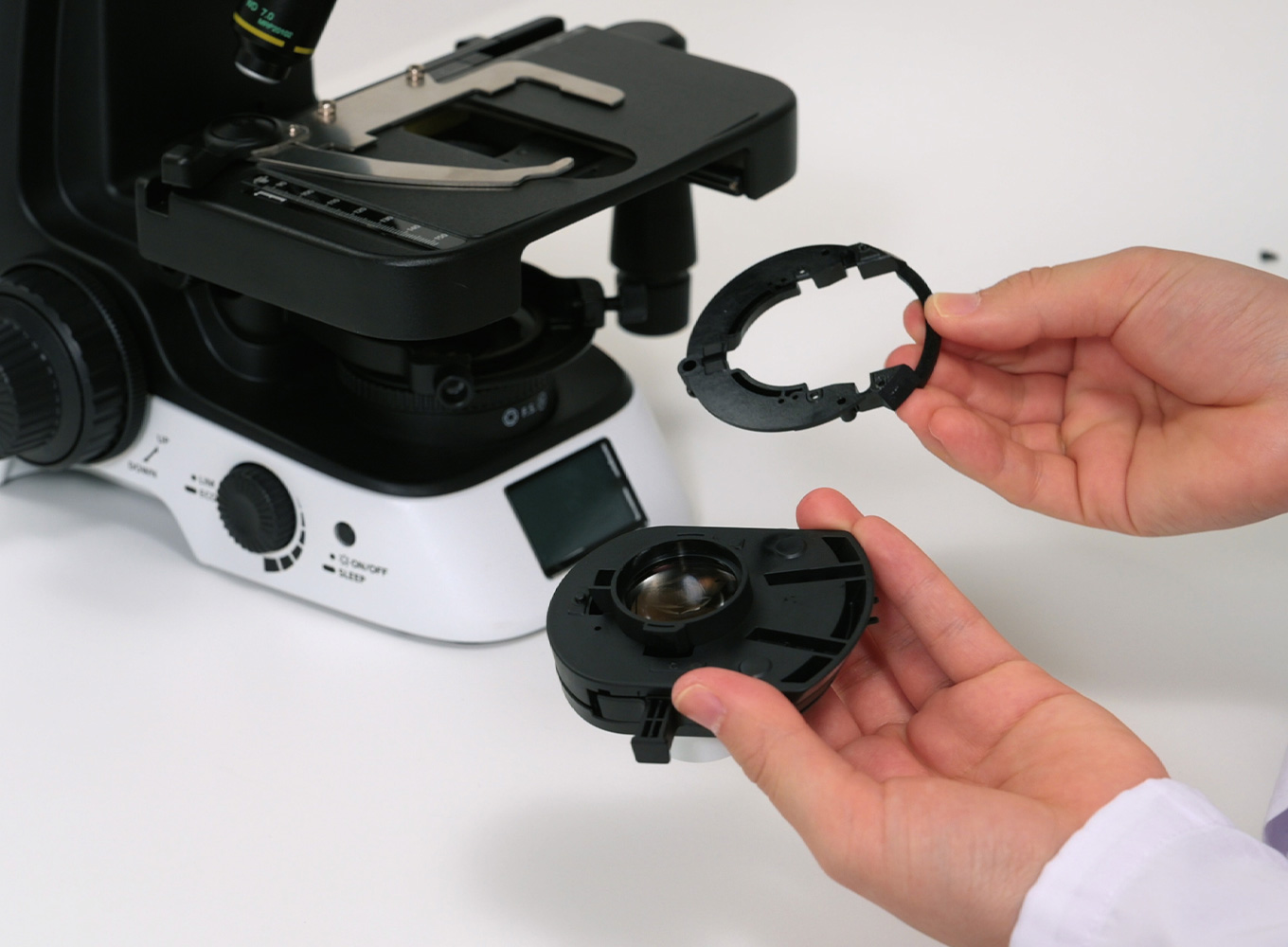

제거된 콘덴서의 뒷면에 있는 콘덴서 부착 섹션의 내부 프레임 구성품을 ECLIPSE Si와 함께 제공된 육각 렌치를 사용하여 제거합니다.
-
Si 위상차 콘덴서와 함께 제공된 조립 나사를 사용하여 콘덴서 부착 섹션의 내부 프레임 구성 요소를 부착합니다.
-

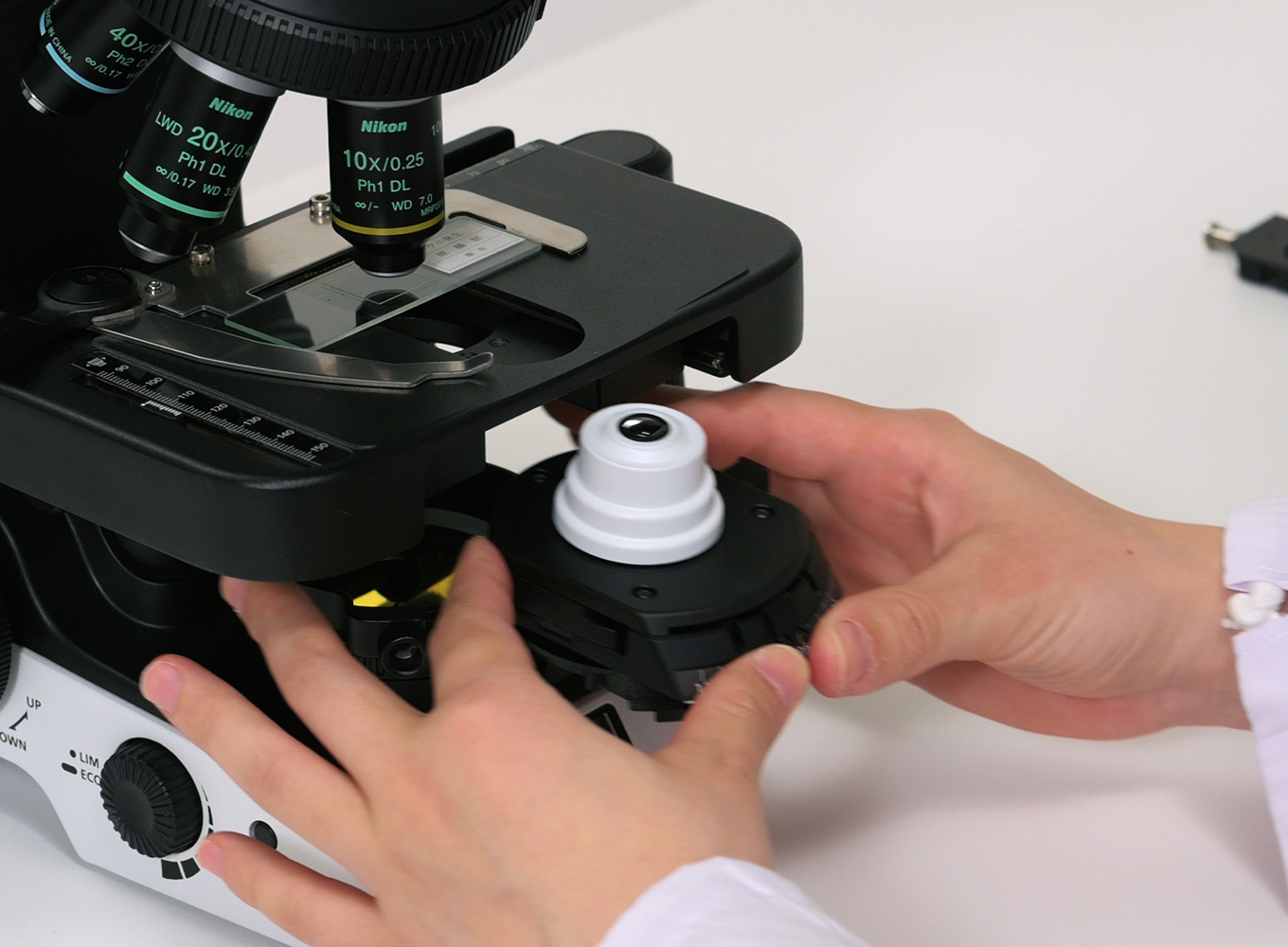

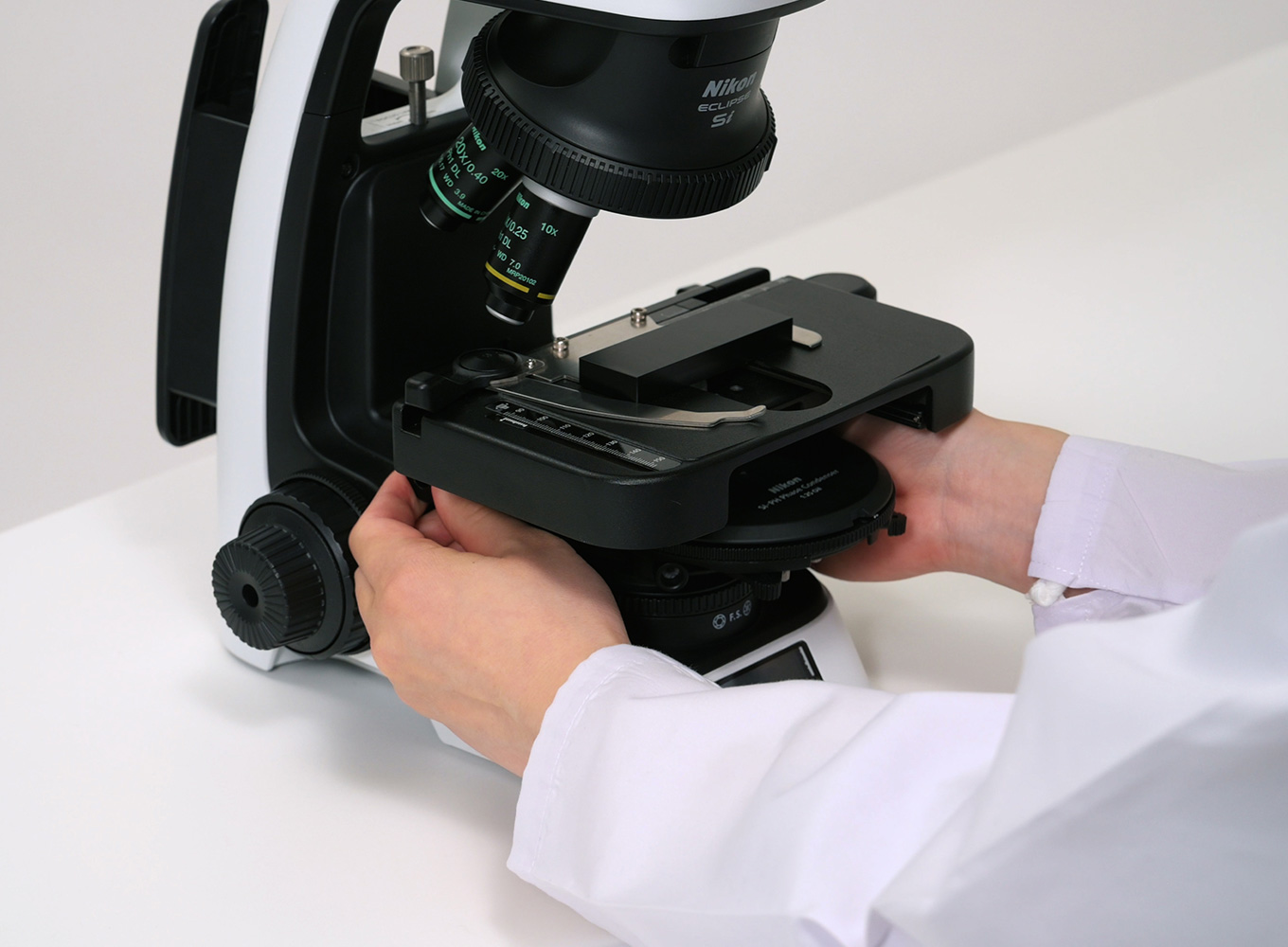

Si 위상차 콘덴서의 가까운 쪽을 홀더에 삽입하면서 Si 위상차 콘덴서의 바닥을 홀더 뒷면에 대고 누릅니다.
이때 콘덴서 부착 부분의 내부 프레임 구성 요소의 돌출부가 콘덴서 홀더의 홈에 맞는지 확인합니다.
-
스테이지 이동 노브를 돌려 육각 높이 고정 나사가 보이는 위치까지 스테이지를 앞으로 이동합니다. 제공된 육각 렌치를 사용하여 높이 고정 나사를 풉니다.
-
높이 조정 도구의 볼록한 부분을 스테이지 중앙의 구멍에 대고 콘덴서 수직 이동 노브를 사용하여 높이 조정 도구의 하단 표면이 콘덴서 렌즈의 상단 표면에 닿도록 Si 위상차 콘덴서의 높이를 조정합니다.
-
육각 높이 고정 렌즈를 조여 콘덴서의 높이를 고정합니다.
위상차 콘덴서를 사용하여 관찰을 진행합니다.

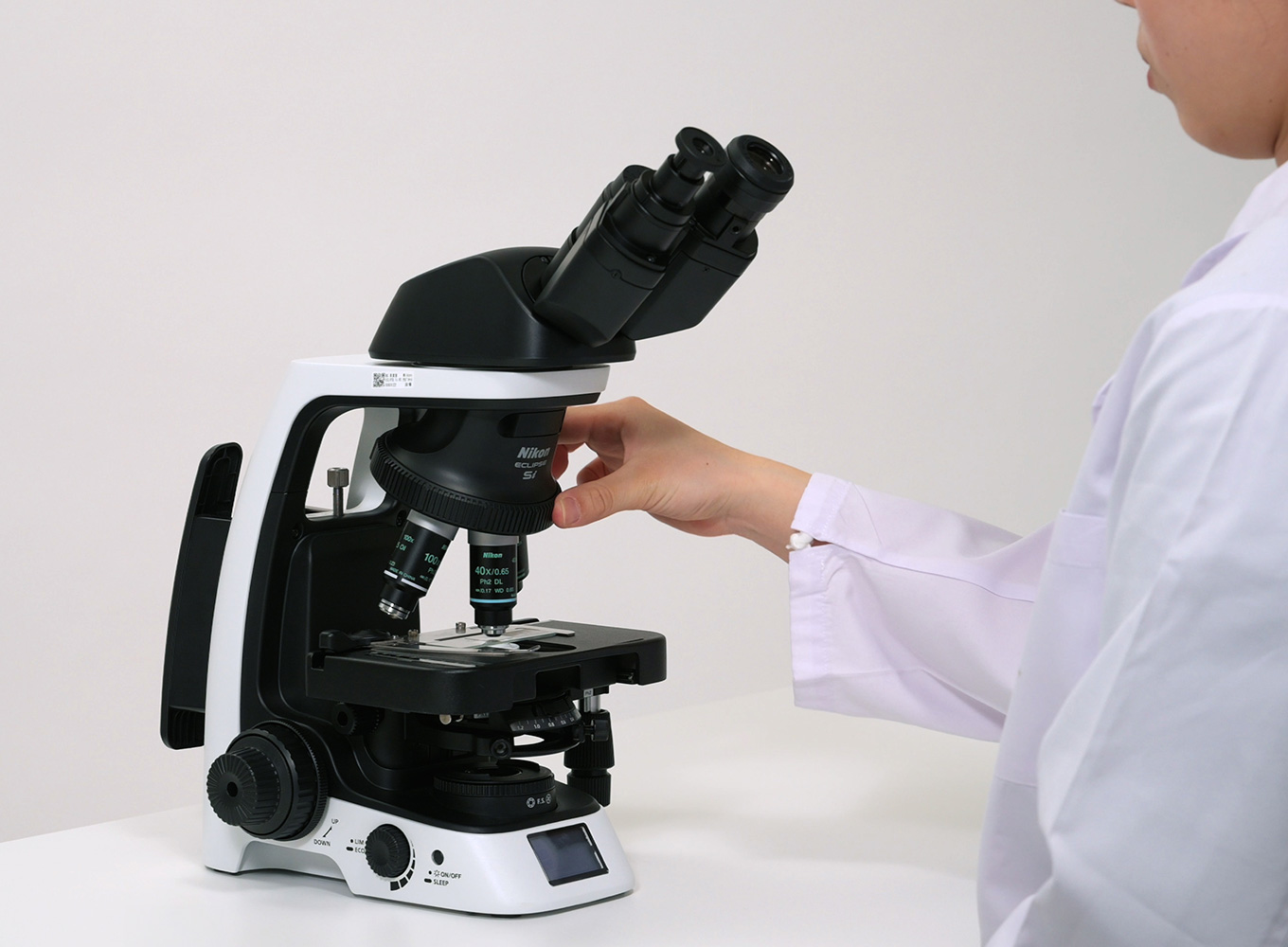

콘덴서 터렛을 돌려 위치 표시를 [A](비어 있는 구멍)로 조정한 다음 "관찰 준비"를 참조하면서 위상차 관찰용 10배율 대물렌즈를 사용하여 초점을 조정합니다.
콘덴서 터렛을 돌려 PH1로 조정합니다.
-
필드 다이어프램 다이얼과 콘덴서 수직 이동 노브를 조정하여 초점을 맞춥니다.
-
센터링 망원경을 부착하고 대물렌즈의 위상 링에 초점을 맞춘 다음 주로 사용하는 눈으로 조리개 센터링을 수행합니다.
*아이피스 렌즈 고정 나사 부분은 수지로 만들어져 있습니다. 너무 세게 조이지 않도록 주의하세요.
-
40X 대물렌즈로 전환하고 터렛을 PH2로 조정한 다음 다시 센터링을 수행합니다.
-
센터링 망원경을 제거하고 접안 렌즈를 부착한 다음 10X 대물렌즈로 전환하고 터렛을 PH1로 조정합니다.
-
필드 렌즈 섹션에 GIF 필터를 첨부합니다.
-
표본에 초점을 맞추고 위상차 관찰을 진행합니다.
-
자세히 관찰하고자 하는 영역을 시야의 중앙으로 이동하고 대물렌즈의 배율을 높여 관찰을 수행합니다.
