디옵터 조절(1)
디옵터 조절의 목적
-
일반적으로 왼쪽 눈과 오른쪽 눈의 디옵터는 사람마다 다릅니다. 따라서 관찰 시 피로를 최소화하기 위해서 왼쪽과 오른쪽 접안 렌즈에서 디옵터 보정 링을 관찰자의 디옵터 차이에 맞게 조절해야 합니다.
디옵터 조절 순서
-
디옵터 링을 각인된 기준선에 맞춥니다.
-
다음과 같이 하세요.
-
①10X 대물렌즈를 사용하며, 포커스 노브를 돌려 표본에 초점을 맞춥니다.
-
②40X 대물렌즈로 전환하고 미동 포커스 노브를 돌려 표본에 다시 초점을 맞춥니다.
-
③다시 10X 대물렌즈로 전환하고 왼쪽과 오른쪽 접안 렌즈의 디옵터 링만 개별적으로 돌려 초점을 조절합니다. 왼쪽 접안 렌즈와 오른쪽 접안 렌즈 사이의 시각적 차이를 없애려면 ②와 ③을 두 번 반복합니다.
토크 조절
-

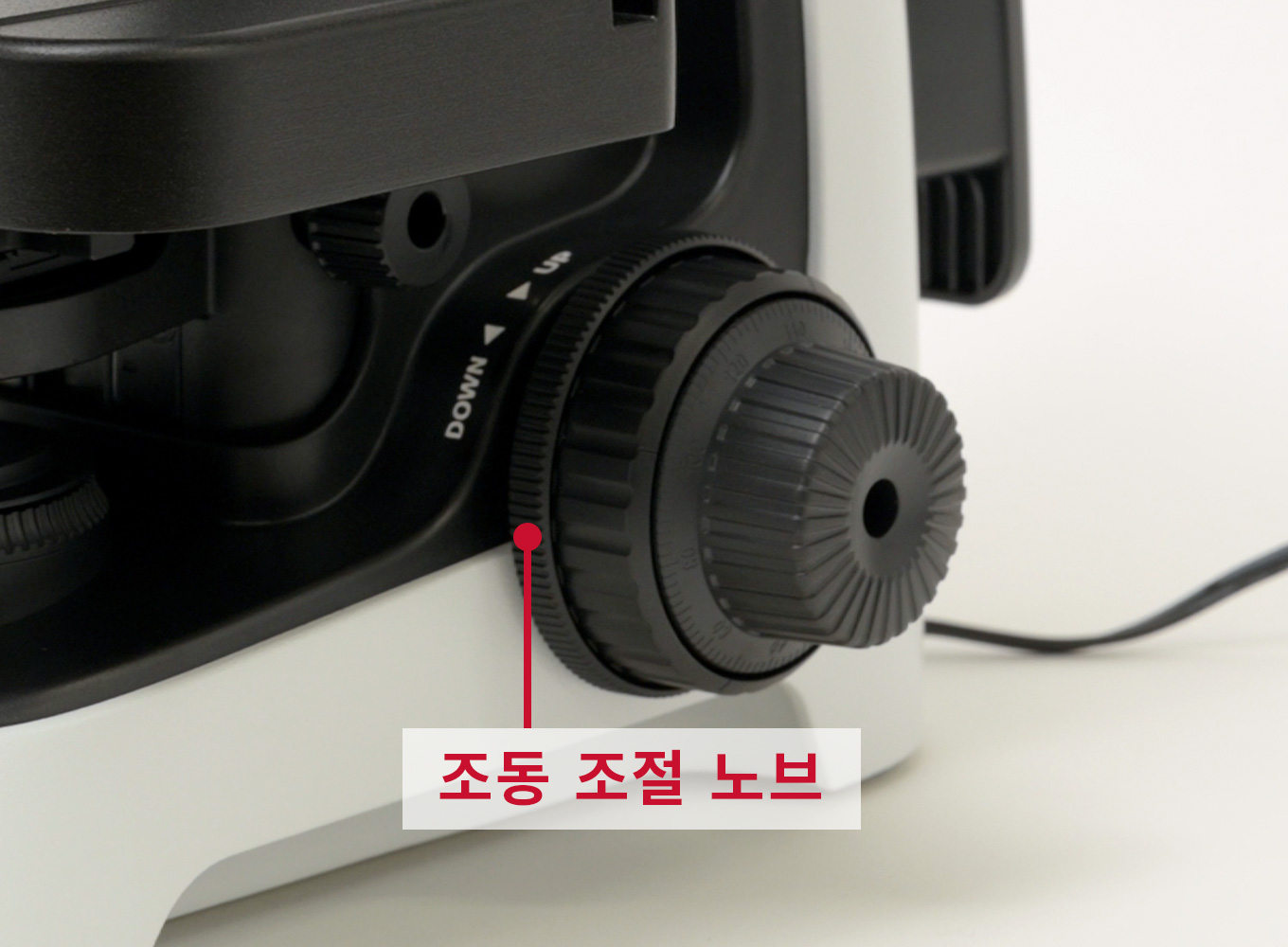

조동 포커스 노브 토크 조절 링을 돌려 조동 포커스 노브의 토크를 조절합니다.
표본 장착하기
-

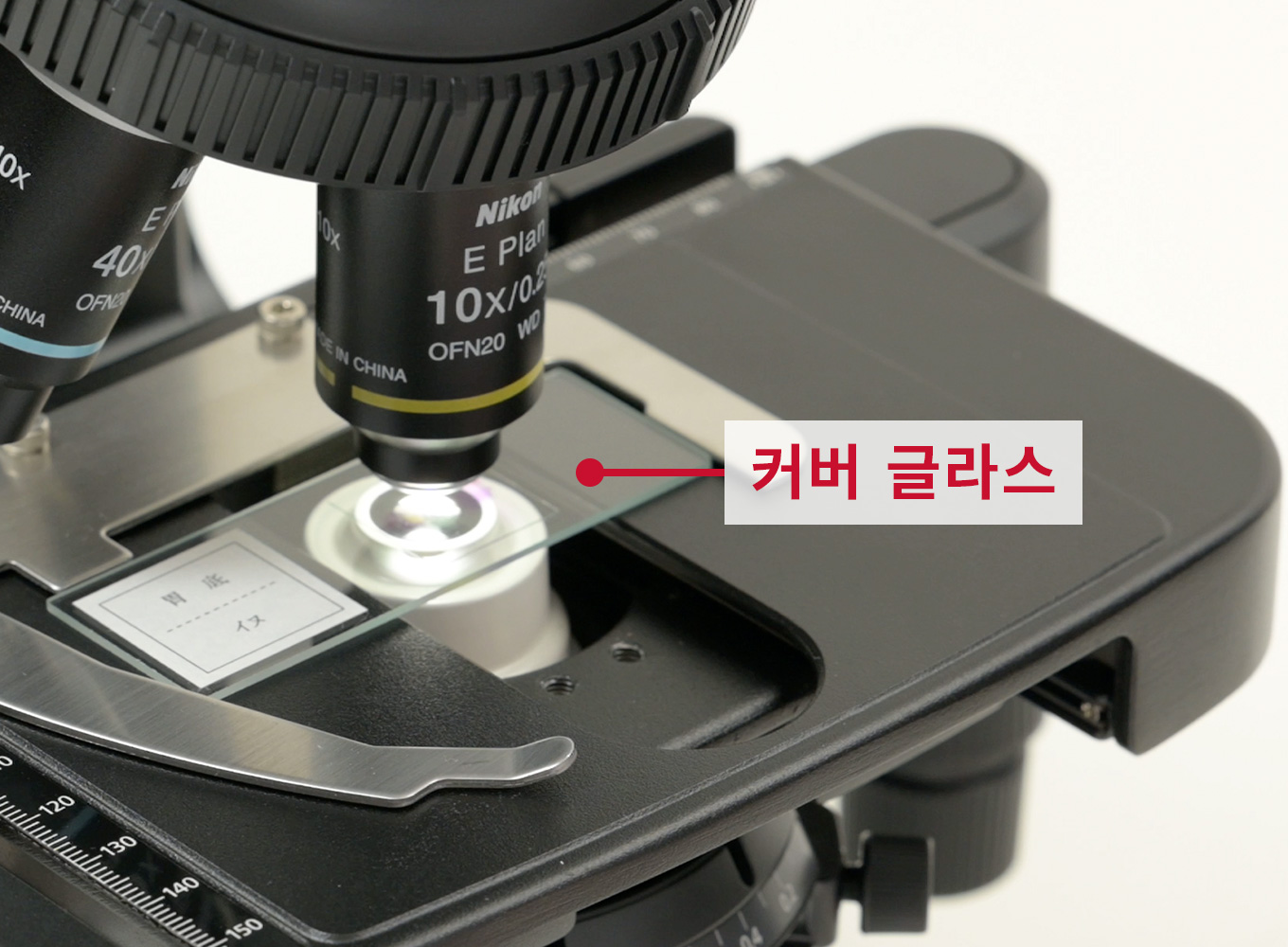

커버 글라스가 위를 향하도록 표본 슬라이드를 스테이지에 놓습니다.
-
돌출된 부분에 손가락을 대고 홀더의 이동식 집게를 열어 표본 슬라이드를 고정합니다.
-

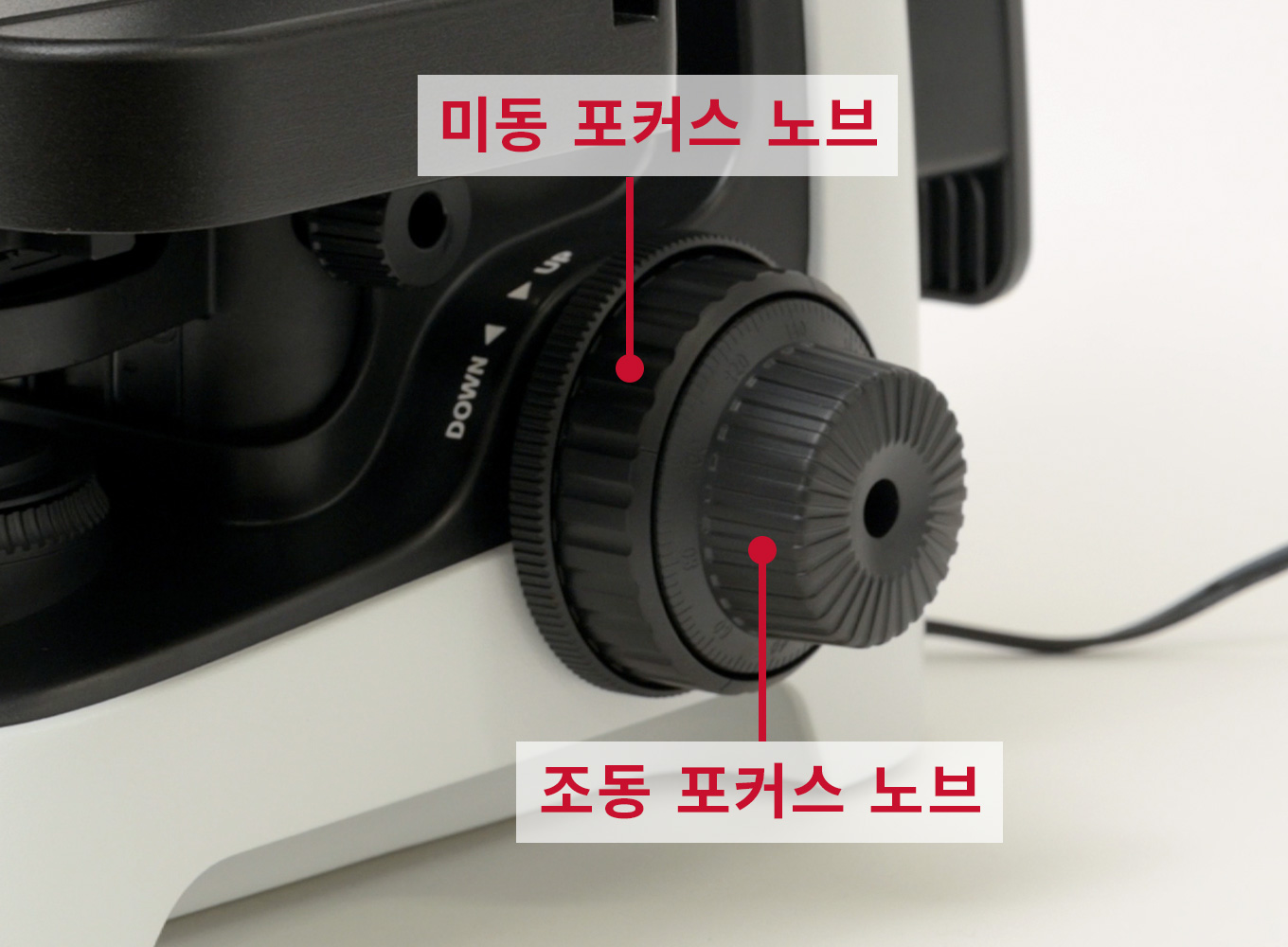

스테이지 이동
- 조동 포커스 노브: 약 37.7mm/회전
- 미동 포커스 노브: 약 0.2 mm/회전
-
조동/미동 포커스 노브: 오른쪽에서 볼 때
- 시계 방향: 스테이지를 위로 이동합니다
- 시계 반대 방향: 스테이지를 아래로 이동합니다
-
조동/미동 포커스 노브: 왼쪽에서 바라볼 때
- 시계 방향: 스테이지 하강
- 시계 반대 방향: 스테이지 상승
표본에 초점 맞추기
-
10X 대물렌즈를 광학 경로에 두고 접안 렌즈를 통해 표본에 초점을 맞춥니다.
-

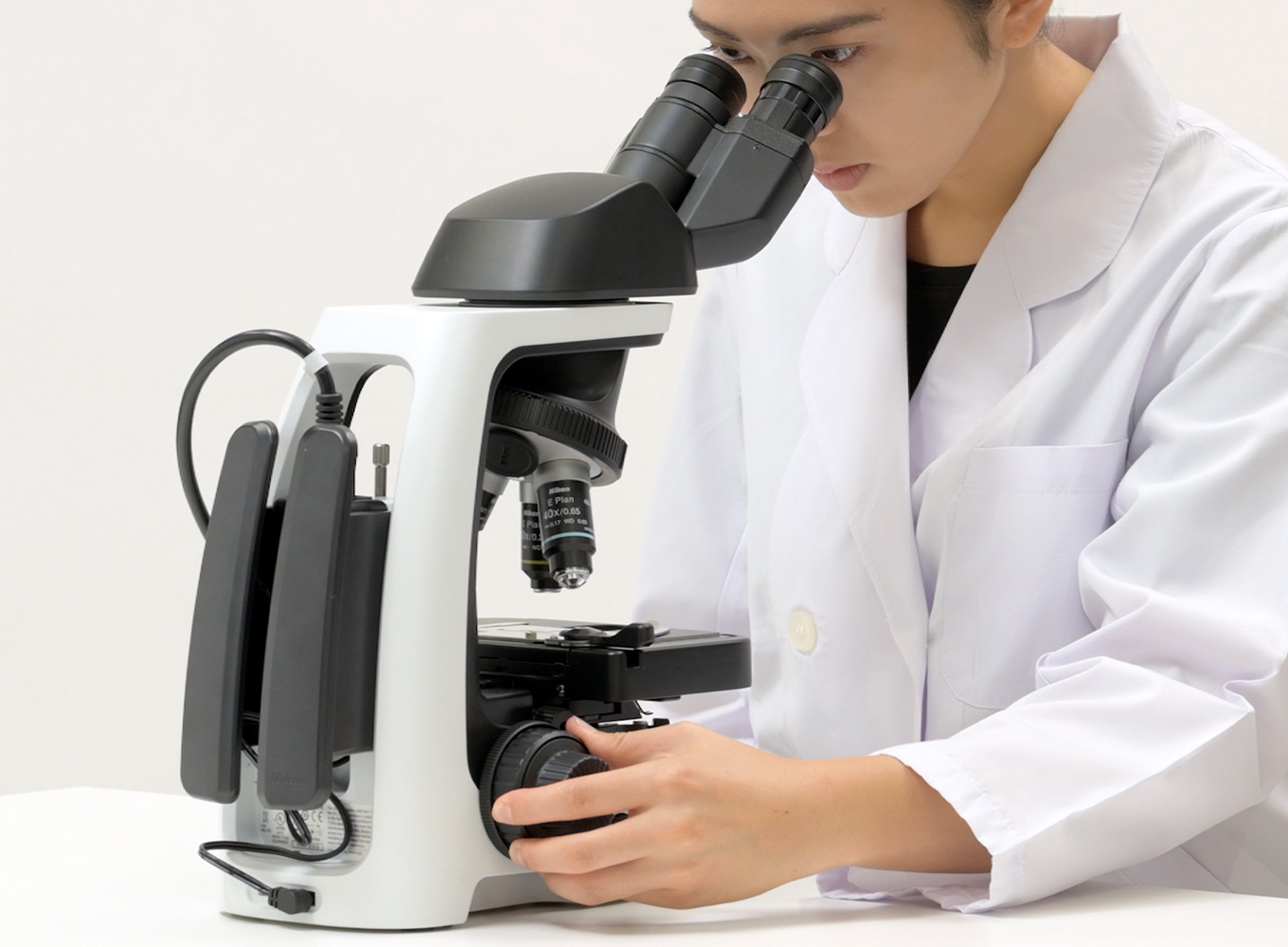

접안 렌즈를 보면서 조동 포커스 노브를 돌립니다. 이미지가 희미하게 보일 때까지 스테이지를 낮춥니다. 조동 포커스 노브에서 손을 떼고 물체가 선명하게 보일 때까지 미동 포커스 노브를 돌립니다.
