5.준비디옵터 조정(1)

디옵터 조정(1)

디옵터 조정의 목적

  • 일반적으로 양쪽 눈의 디옵터는 개인마다 다르므로 좌우 아이피스의 디옵터 보정 링을 관찰자의 디옵터 차이에 맞게 조정해야 관찰 시 피로를 최소화할 수 있습니다.

디옵터 조정 순서

  • 디옵터 링을 각인된 기준선에 맞춥니다.
  • 다음과 같이 하세요.
  • 10X 대물렌즈를 사용하며, 포커스 노브를 돌리고 표본에 초점을 맞춥니다.
  • 40X 대물렌즈로 전환하고 미동 포커스 노브를 돌려 표본에 다시 초점을 맞춥니다.
  • 다시 10X 대물렌즈로 전환하고 왼쪽과 오른쪽 아이피스의 디옵터 링만 개별적으로 돌려 초점을 조정합니다. 왼쪽 아이피스와 오른쪽 아이피스 사이의 시각적 차이를 없애려면 ②단계와 ③단계를 두 번 반복합니다.

토크 조정

Torque adjustment

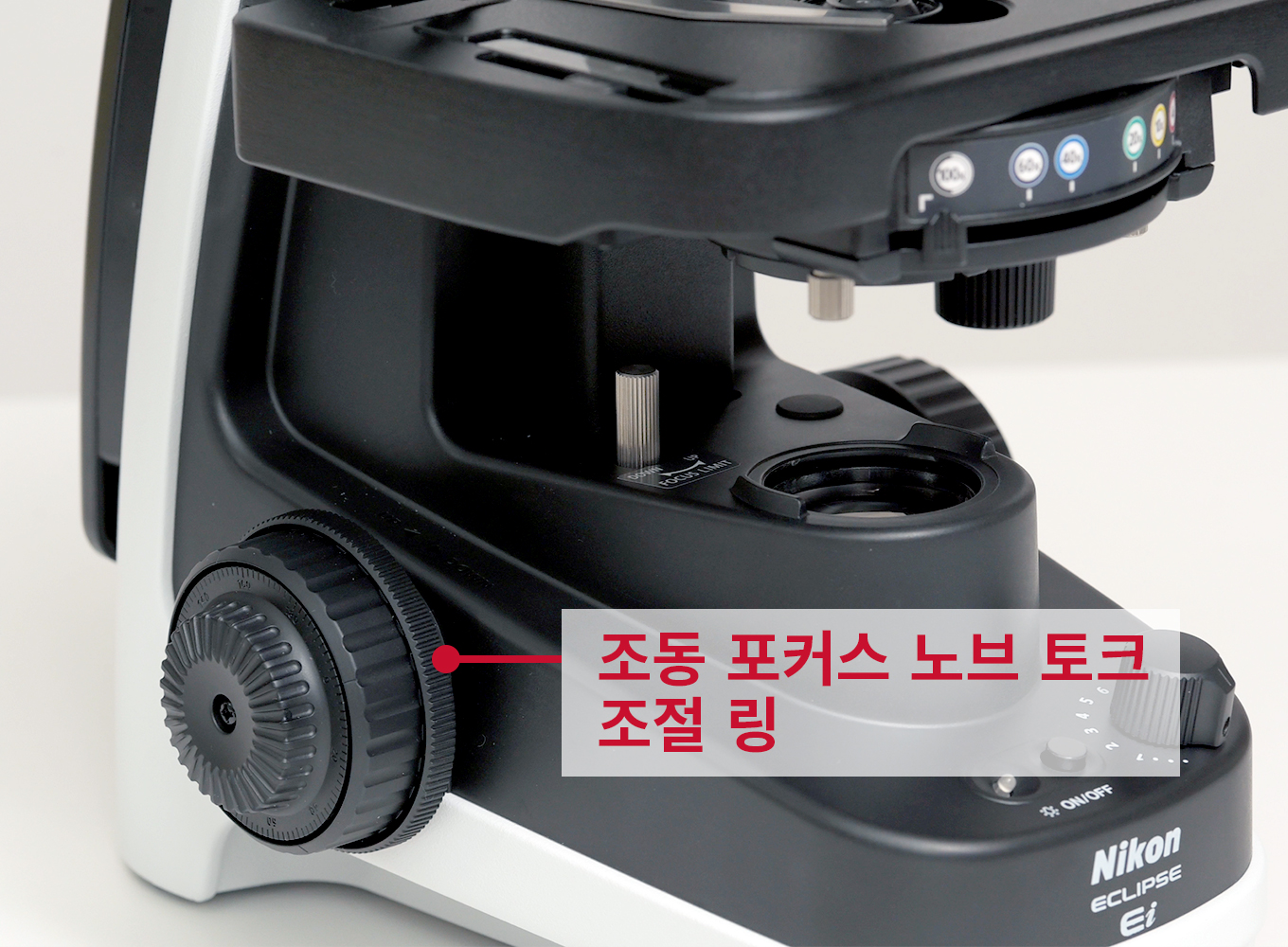

  • 조동 포커스 노브 토크 조절 링을 돌려 조동 포커스 노브의 토크를 조정합니다.

표본 장착하기

Specimen mounting

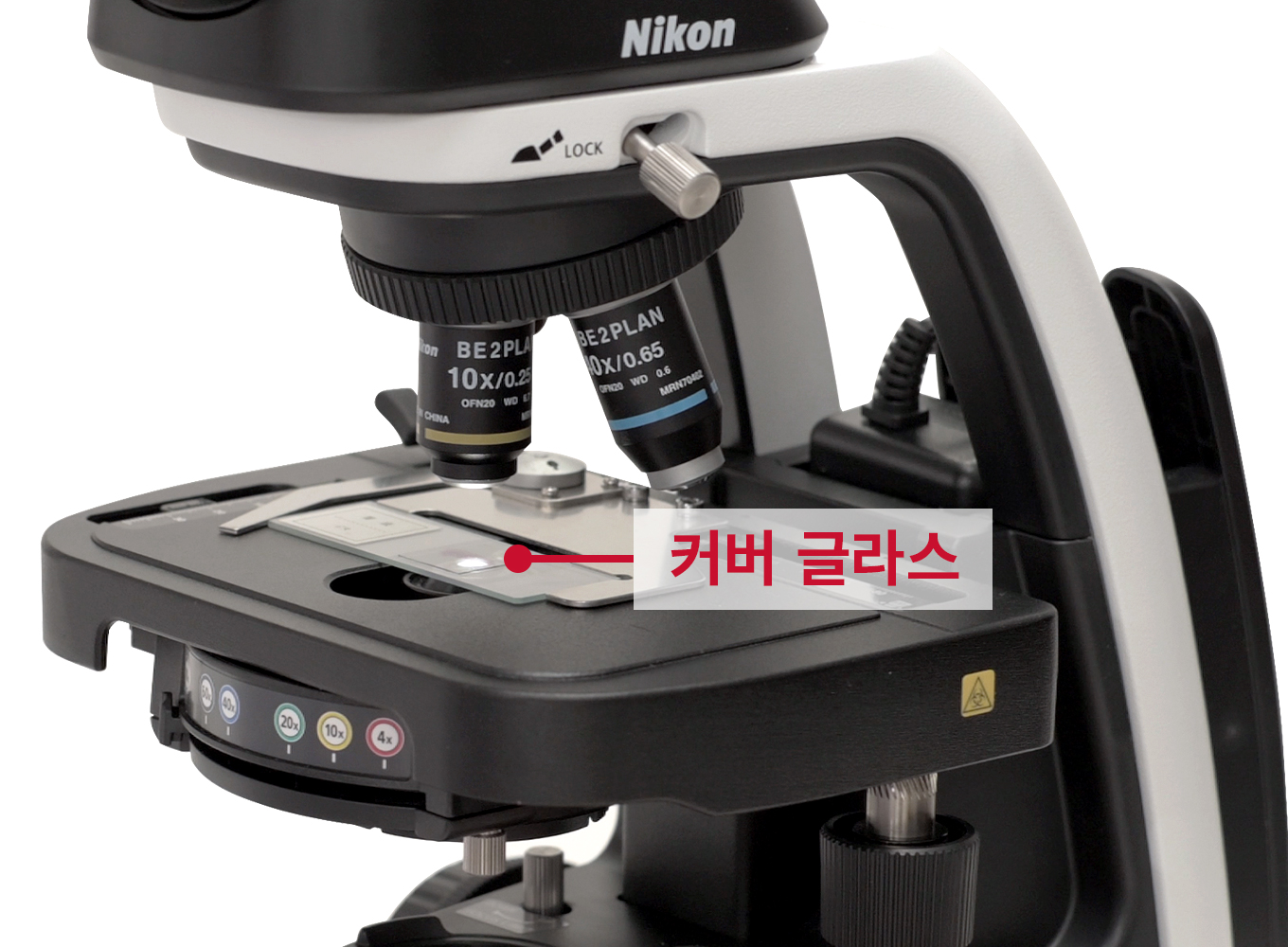

  • 커버 글라스가 위를 향하도록 표본 슬라이드를 스테이지에 놓습니다.
  • 튀어나온 부분에 손가락을 놓고 표본 홀더의 이동식 집게를 열고 집게로 표본 슬라이드를 고정합니다.

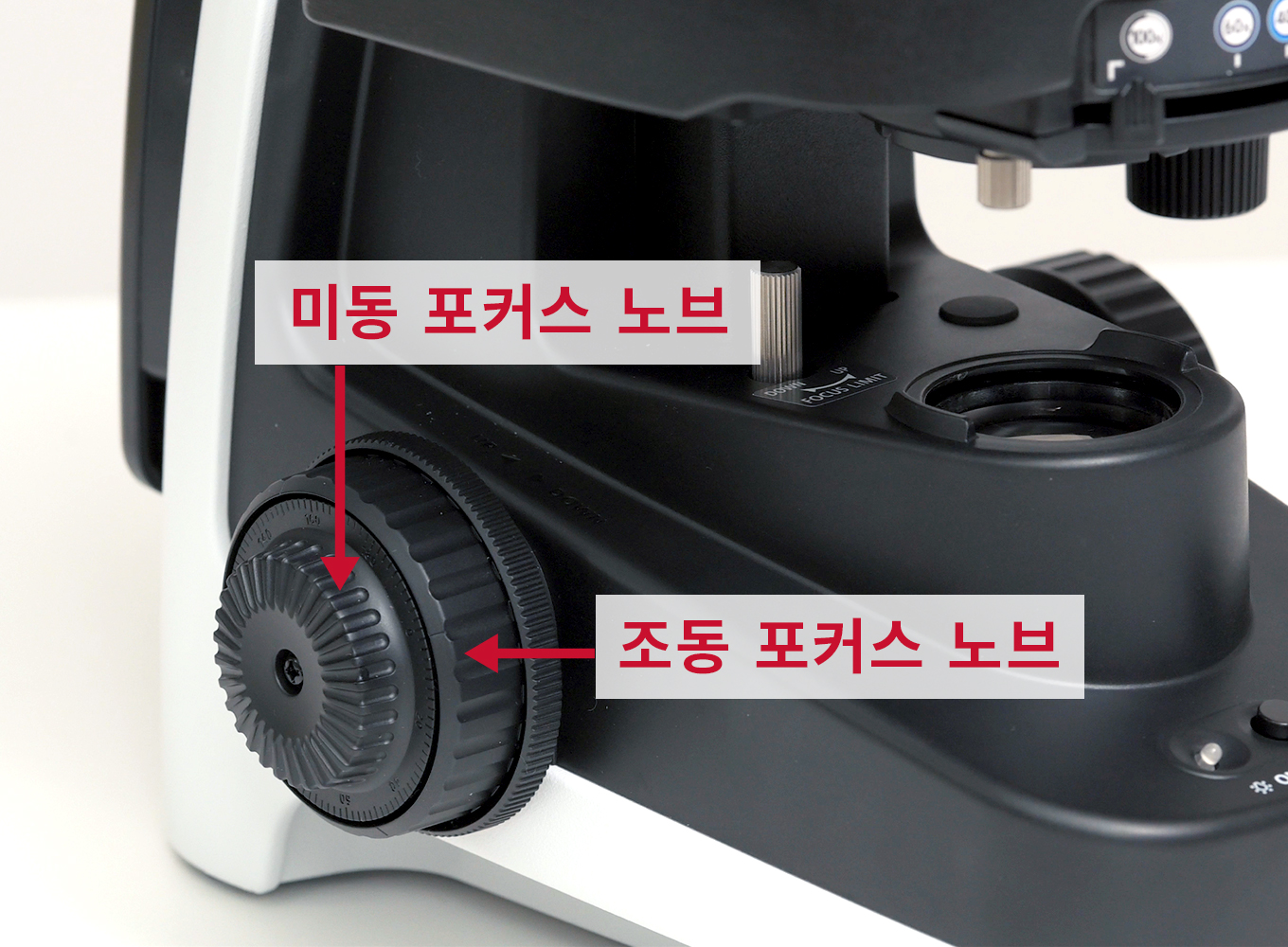

Stage movement
  • 스테이지 이동
    • 조동 포커스 노브: 약 37.7mm/회전
    • 미동 포커스 노브: 약 0.2mm/회전
  • 조동/미동 포커스 노브: 오른쪽에서 볼 때
    • 시계 방향: 스테이지를 위로 이동합니다.
    • 시계 반대 방향: 스테이지를 아래로 이동합니다.
  • 조동/미동 포커스 노브: 왼쪽에서 바라볼 때
    • 시계 방향: 스테이지 하강
    • 시계 반대 방향: 스테이지 상승

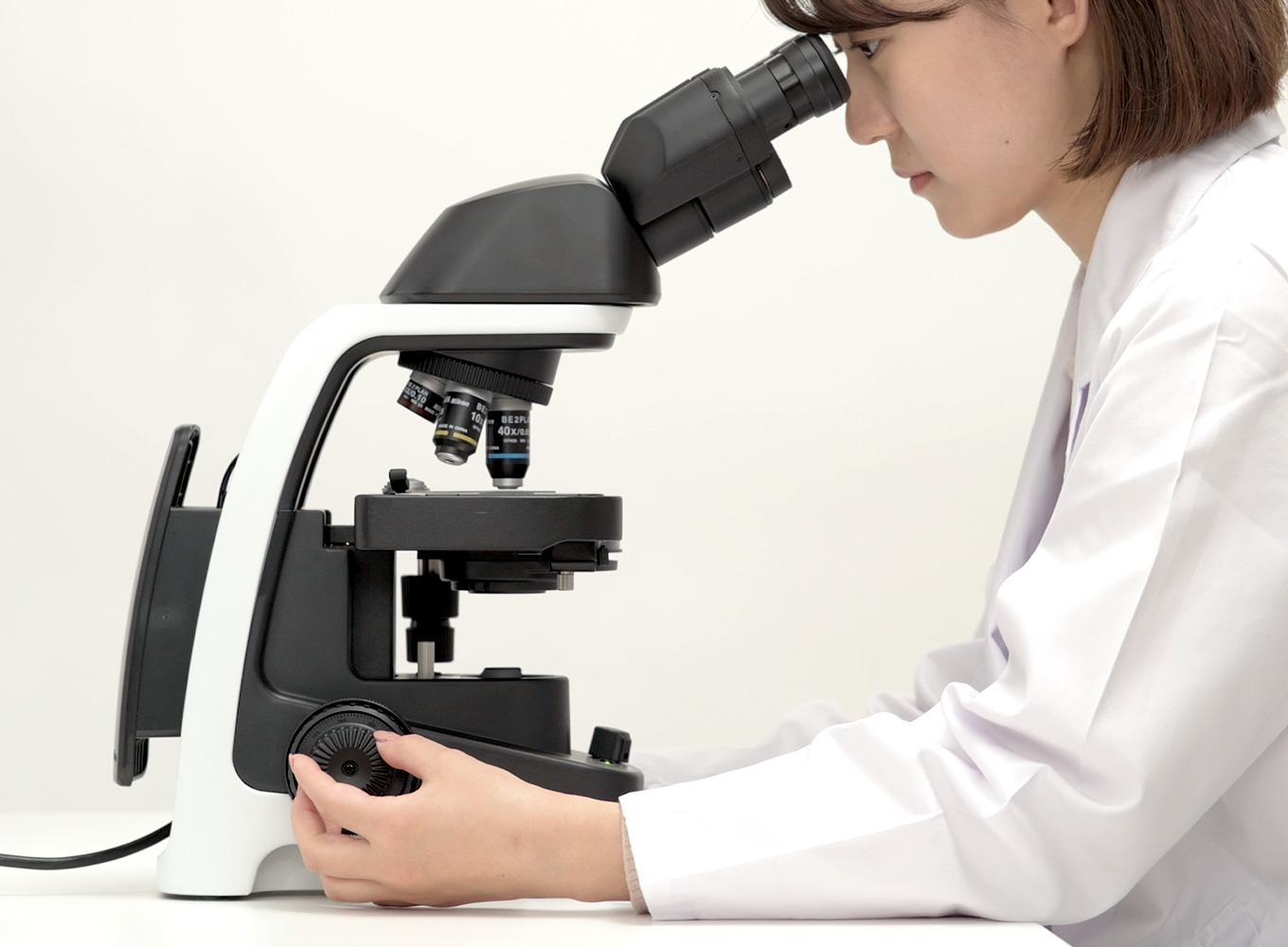

표본에 초점 맞추기

Focus on the specimen
  • 10X 대물렌즈를 광학 경로에 두고 아이피스 렌즈를 통해 표본에 초점을 맞춥니다.
  • 아이피스 렌즈를 보면서 조동 포커스 노브를 돌립니다. 이미지가 희미하게 보일 때까지 스테이지를 낮춥니다. 조동 포커스 노브에서 손을 떼고 물체가 선명하게 보일 때까지 미동 포커스 노브를 돌립니다.
