ECLIPSE Ts2R

연구용 도립 현미경

문의하기

사양

Ts2R Ts2R-FL
광학계 CFI60 무한 광학계
관찰 명시야, 아포다이즈드 위상차*1, 위상차, 니콘 어드밴스트 모듈레이션 콘트라스트*2, 미분간섭, 엠보스 콘트라스트*3, Spindle 관찰 명시야, 아포다이즈드 위상차*1, 위상차, 니콘 어드밴스트 모듈레이션 콘트라스트*2, 미분간섭, 엠보스 콘트라스트*3, 낙사형광, Spindle 관찰

투과 조명		 고휘도 백색 LED 조명기(에코 조명), 플라이아이 렌즈 내장

형광 조명		 — LED 조명기, 플라이아이 렌즈 내장, 최대 4개의 서로 다른 형광 LED 유닛으로 구성 가능. 사용 가능한 파장: 385, 455, 470, 505, 525, 560, 590, 625nm
튜브
  • 쌍안 경통: 기울기: 35도
  • 인체공학적 경통: 기울기: 15~35도
    지덴토프 타입, 동공 거리: 50~75mm, 카메라 포트 장착 가능
접안렌즈(F.O.V.) 10배(22), 12.5배(16), 15배(14.5)
카메라 포트(접안렌즈: 포트)
  • TS2R-P-CF 카메라 포트 100 (100:0, 0:100)
  • TS2R-P-CH 카메라 포트 80 (100:0, 20:80)
  • TS2R-P-CHL 카메라 포트 50L (100:0, 50:50)
포커싱 대물렌즈대의 위/아래 움직임을 통해 조정(수동): 위로 8mm, 아래로 3mm
거친 조정: 1회전당 5.0mm, 미세 조정: 1회전당 0.1mm, 거친 동작 토크 조정 가능, 리포커싱 메커니즘 탑재
노즈피스 6중 대물렌즈대, 미분간섭 프리즘 슬롯 포함
콘덴서 콘덴서 터렛, 최대 7개 모듈 장착: 위상차, 미분간섭, NAMC, IMSI, 엠보스 콘트라스트 및 명시야용 ND
ELWD 콘덴서 렌즈, LWD 콘덴서 렌즈 및 NAMC 콘덴서 렌즈 중 하나와 함께 사용
슬라이더
  • 프리센터드 또는 센터링 PH 슬라이더, 10배, 20배, 40배 대물렌즈를 위상차에 사용 가능
  • 엠보스 콘트라스트 슬라이더(접안렌즈 경통 측 슬라이더를 장착해야 함), 10배, 20배, 40배, 60배 대물렌즈를 엠보스 콘트라스트에 사용 가능
재물대
  • 플레인 재물대, 재물대 사이즈 260(X)×300(Y) mm
  • 직사각형의 기계식 재물대 이동 범위: 114(X)×73(Y) mm
    XY 이동 제한 조정 가능
    8가지 유형의 마이크로 테스트 플레이트 대응
홀더
  • CS-HP35 페트리디시 홀더 35 mm
  • CS-HLP100 페트리디시 홀더 100 mm
  • 테라사키 홀더 및 ø65 디쉬용 C-S-HT 테라사키 홀더
  • 글래스 슬라이드, ø54 샬레 및 혈구계용 C-S-HS 슬라이드 글래스 홀더
  • 테라사키 플레이트 홀더, 글래스 슬라이드, ø35-65 샬레 및 혈구계용 C-S-HU 범용 홀더
  • CS-HG 유리 링 홀더
  • CS-HLS 링 홀더 세트
  • TC-S-HA 아크릴 홀더
반사형광 장치 — 반사형광 필터 터렛(본체 포함)
노이즈 터미네이터 메커니즘이 있는 필터 큐브
최대 4개의 낙사형광 필터 큐브로 구성, 명시야 관찰 중 하나의 위치 사용
콘트라스트 실드 장착 가능(옵션; LWD, ELWD)
크기 286 (W) ×495 (D) ×542 (H) mm 286 (W) ×495 (D) ×542 (H) mm
무게(근사치) 17kg 18kg
정격 전압/전류 100V-240V, 0.65A 미만
전력 소비 30W

*1 APC(아포다이즈드 페이즈 콘트라스트)는 니콘 고유의 렌즈 코팅을 통해 후광을 감소시킨 위상차 관찰 방법 중 하나입니다.
*2 NAMC(니콘 어드밴스트 모듈레이션 콘트라스트)는 플라스틱 디쉬에 있는 시료에 대해서도 미분간섭 관찰과 유사한 입체 이미지를 제공하는 니콘 고유의 모듈레이션 콘트라스트 관찰 방법입니다.
* 3 엠보스 콘트라스트는 니콘 고유의 콘트라스트 관찰 방법입니다. 시료에 높은 콘트라스트를 만드는 초점 조명을 사용하여 유사 3차원 이미지를 제공합니다.

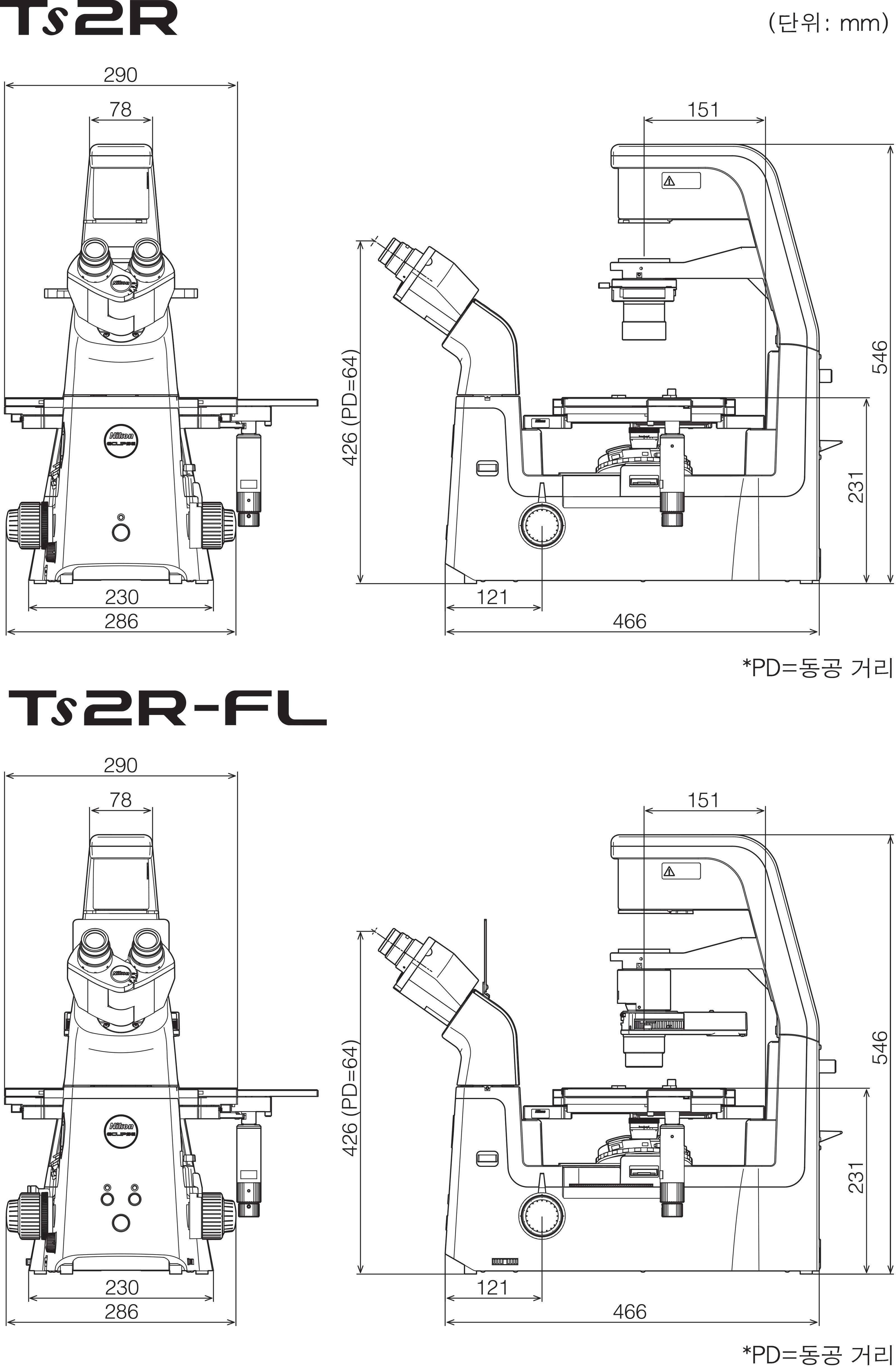

다이어그램
