ユニバーサルズーム顕微鏡

仕様

AZ100 仕様

観察方法 透過:明視野観察、微分干渉観察、簡易偏光観察、斜光照明観察
反射:落射蛍光観察(蛍光フィルタキューブ4個まで挿入可)、微分干渉観察、同軸照明観察、リングLED照明観察
総合倍率 5~400×(接眼レンズおよび対物レンズとの組み合わせによる)* 6.25~500×:同軸照明装置装着時
ズーム範囲 1~8×(ズーム比 8:1)
鏡筒 AZ-TE100 エルゴ鏡筒(光路切替比 100:0/0:100)、AZ-TE80 エルゴ鏡筒(光路切替比100:0/20:80)、AZ-TP0.6×(直筒タイプ
俯角 0~30°(AZ-TE100/AZ-TE80 使用時)
眼幅調節範囲 50~75mm(AZ-TE100/AZ-TE80 使用時)
接眼レンズ AZ-W 10×(視野数22)
フォーカスマウントアダプター AZ-FM フォーカスマウントアダプター(AZ用スタンドと組み合わせ時に使用)、AZ-SMZ SMZアダプター(SMZ用スタンドと組み合わせ時に使用)、AZ-LV LVアダプター(LV-IMA/LV-IMと組み合わせ時に使用)
スタンド AZ-STD DIAスタンド(フォーカスマウント部:ストローク 85mm、粗動18.5mm/1回転、微動3.27mm/1回転
サブステージ部:ストローク 10mm、粗動37.7mm/1回転、微動0.27mm/1回転)、AZ-STE EPIスタンド(フォーカスマウント部:ストローク 85mm、粗動18.5mm/1回転、微動3.27mm/1回転
サブステージ部:ストローク 10mm、粗動37.7mm/1回転、微動0.27mm/1回転)
C-PS 160プレーンスタンド、
C-BD115 BDスタンド
ステージ AZ-STGD DIAステージ(ストローク 150×100mm)、AZ-STGE EPIステージ(ストローク 150×150mm)

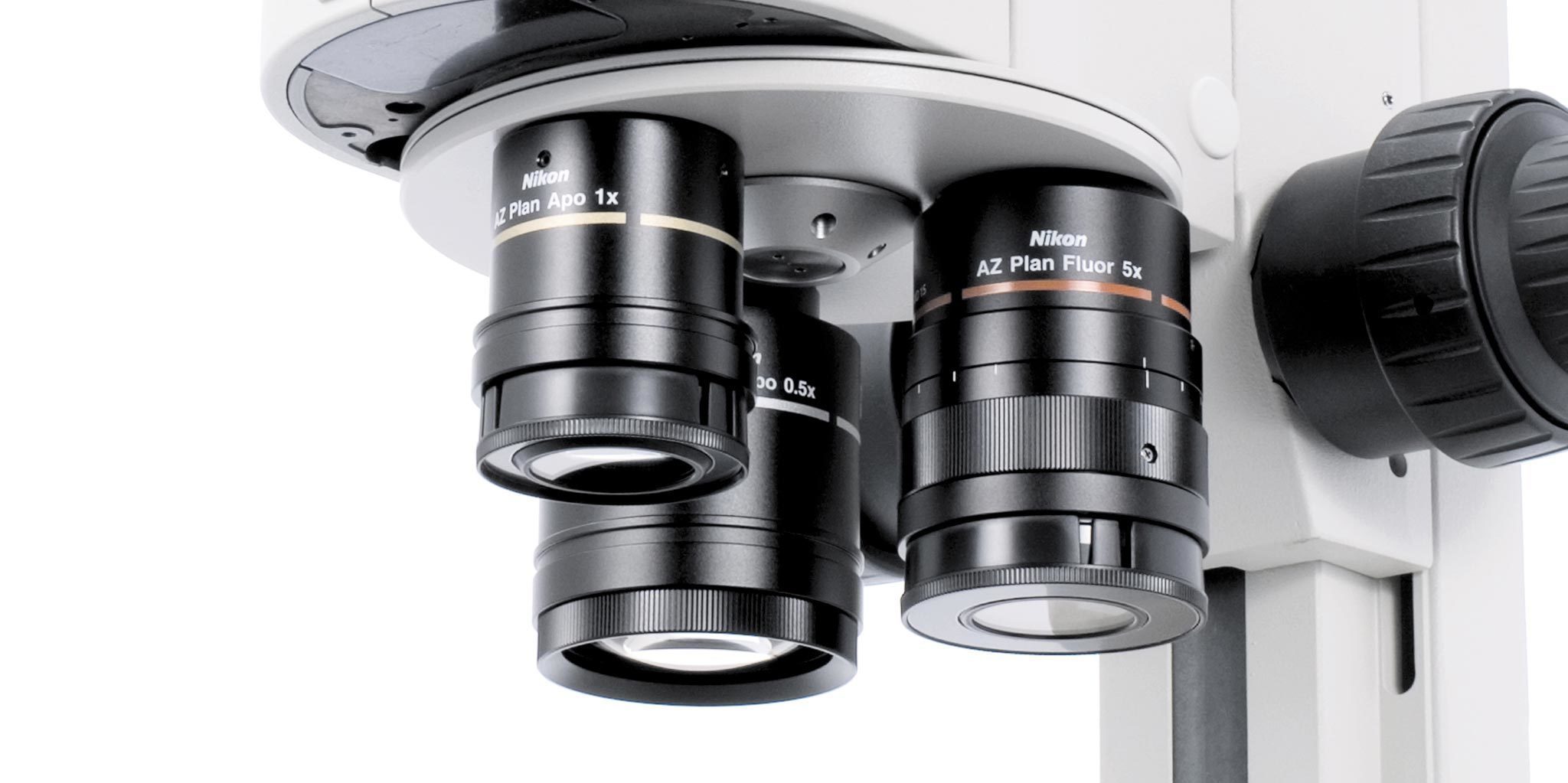

対物レンズマウント AZ-NP3 3孔レボルバー、AZ-NPS シングルマウント、AZ-FLDICマウントアダプター(落射蛍光と透過微分干渉の同時装着時)
対物レンズ AZ-プランアポクロマート 0.5×(NA 0.05/ W.D. 54mm)、AZ-プランアポクロマート 1×(NA 0.1/ W.D. 35mm)、AZ-プランフルオール 2×(NA 0.2/ W.D. 45mm)、AZ-プランアポクロマート 4×(NA 0.4/ W.D. 20mm)、AZ-プランフルオール 5×(NA 0.5/ W.D. 15mm)
光源 透過照明光源:C-FI115 ファイバー光源(12V100Wハロゲンランプ)
反射照明装置:AZ-ICI 同軸照明装置(C-FI115 ファイバー光源:12V100Wハロゲンランプ) 装置倍率1.25×
C-FID ダブルアームファイバー照明装置SL(C-FI115 ファイバー光源:12V100Wハロゲンランプ)
AZ-LEDリングLED照明装置
落射蛍光観察用照明光源:C-HGFI HGプリセンターファイバー光源(130W水銀ランプ)、C-HGFIE HGプリセンターファイバー光源(電動タイプ:130W水銀ランプ)、水銀ランプハウス 4BL(100W水銀ランプ)
落射蛍光装置 AZ-FL FLユニット(フィルターキューブ4個まで取り付け可能)
消費電力 C-FI115ファイバー光源:2.3A、HGプリセンターファイバー光源:2A
質量 落射蛍光+透過微分干渉組み合わせ(AZ-STD DIAスタンド使用時):約28Kg

AZ100M 仕様

総合倍率 5~400×(接眼レンズおよび対物レンズとの組み合わせによる)* 6.25~500×:同軸照明装置装着時
ズーム範囲 1~8×(ズーム比 8:1 電動で変倍)
鏡筒 AZ-TE100 エルゴ鏡筒(光路切替比 100:0/0:100)
AZ-TE80 エルゴ鏡筒(光路切替比100:0/20:80)
AZ-TP 0.6×(直筒タイプ)
俯角 0~30°(AZ-TE100/AZ-TE80 使用時)
眼幅調節範囲 50~75mm(AZ-TE100/AZ-TE80 使用時)
接眼レンズ AZ-W 10×(視野数22)
フォーカスマウントアダプター AZ-FM フォーカスマウントアダプター(AZ用スタンドと組み合わせ時に使用)
AZ-SMZ SMZアダプター(SMZ用スタンドと組み合わせ時に使用)
AZ-LV LVアダプター(LV-IMA/LV-IMと組み合わせ時に使用)
スタンド AZ-STDM DIAスタンドM(フォーカスマウント部:ストローク85mm 電動で上下動、電源投入中はマニュアル操作不可)
ステージ AZ-STGD DIAステージ(ストローク 150×100mm)
対物レンズマウント AZ-NPI 状態検出3孔レボルバー、AZ-FLDIC マウントアダプター(落射蛍光と透過微分干渉の同時装着時)
対物レンズ AZ-プランアポクロマート 0.5×(NA 0.05/ WD 54mm)
AZ-プランアポクロマート 1×(NA 0.1/ WD 35mm)
AZ-プランフルオール 2×(NA 0.2/ WD 45mm)
AZ-プランアポクロマート 4×(NA 0.4/ WD 20mm)
AZ-プランフルオール 5×(NA 0.5/ WD 15mm)
光源 透過照明光源:C-FI115 ファイバー光源(12V100Wハロゲンランプ)
反射照明装置:AZ-ICI 同軸照明装置(C-FI115 ファイバー光源:12V100Wハロゲンランプ) 装置倍率1.25×
AZ-LED リングLED照明装置、C-FID ダブルアームファイバー照明装置SL(C-FI115 ファイバー
光源:12V100Wハロゲンランプ)
落射蛍光装置 AZ-FL FLユニット(フィルターキューブ4個まで取り付け可能)
AZ-FLDIC マウントアダプター(落射蛍光と透過微分干渉の同時装着時に使用)
落射蛍光観察用照明光源 C-HGFI HGプリセンターファイバー光源(130W水銀ランプ)
C-HGFIE HGプリセンターファイバー光源(電動タイプ:130W水銀ランプ)
水銀ランプハウス 4BL(100W水銀ランプ)
観察方法 反射:同軸照明観察、微分干渉観察、落射蛍光観察(蛍光フィルタキューブ4個まで挿入可)、リングLED照明観察
透過:明視野観察、微分干渉観察、簡易偏光観察、斜光照明観察
質量 落射蛍光+透過微分干渉組み合わせ(AZ-STDM DIAスタンドM使用時):約29Kg
